Swagelok VCR Split-Nut - Page 11

Split-Nut VCR mâle
1. Placez deux demi-écrous mâle
➀
autour de l'embout VCR, de
façon à ce que leurs extrémités soient alignées, pressez ensem-
ble les deux demi-écrous.
2. Faites glisser les demi-écrous solidaires jusqu'à l'arrière de
l'embout.
3. Pour démonter, utilisez un tournevis plat pour séparer les deux
demi-écrous.
➀
Vous devez utiliser un jeu composé d'un demi-écrou marqué
avec le logo Swagelok et d'un demi-écrou marqué avec la men-
tion "VCR PAT'D."

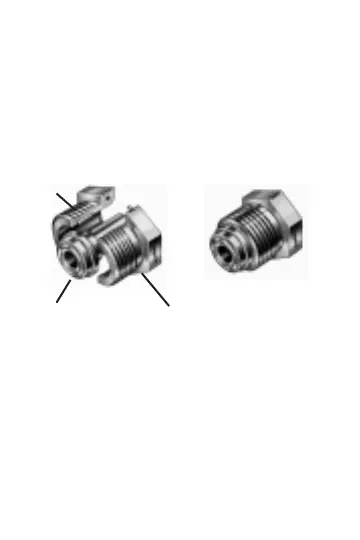

Demi-écrou
Demi-écrou
Embout VCR
