Split-Nut
TM
VCR
®
Instructions de montage

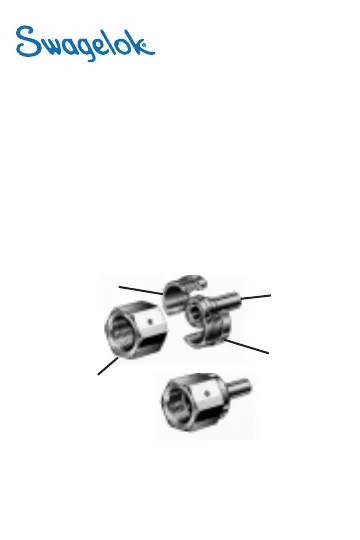

Embout VCR
Demi-écrou
Demi-écrou
Ecrou femelle
Split-Nut VCR femelle
1. Placez deux demi-écrous femelle
➀
autour de l'embout VCR, de
façon à ce que leurs extrémités soient alignées. Faites glisser les
demi-écrous jusqu'à l'arrière de l'embout.
2. Vissez le plus gros orifice de l’écrou femelle sur les demi-écrous
rassemblés en le tournant dans le
sens inverse des aiguilles d'une
montre.
Serrez légèrement l'écrou en utilisant une clé de 11/16" sur
les demi-écrous et une clé plate de 3/4" sur l'écrou femelle.
3. Pour démonter, dévissez l'écrou femelle en le tournant dans le
sens des aiguilles d'une montre.
➀
Vous devez utiliser un jeu composé d'un demi-écrou marqué
avec le logo Swagelok et d'un demi-écrou marqué avec la
mention "VCR PAT'D."
