www.swagelok.de
VCR
®
Split-Nut™
Montageanleitung

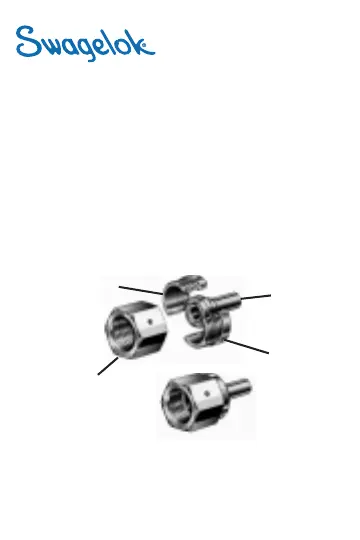

VCR Stutzen
Split-Nut-
Hälfte
Sechskantbund
VCR Split-Nut mit Innengewinde
1. Die beiden Split-Nut-Hälften
➀
mit Innengewinde um den VCR
Stutzen legen, so dass ihre Enden bündig sind. Die Split-Nut-
Hälften zum Rücken des Stutzenflansches schieben.
2. Die größere Öffnung des Sechskantbunds linksherum über die
Split-Nut-Hälften schrauben. Am Sechskantbund einen 11/16 Zoll
Schraubenschlüssel an den Split-Nut-Hälften einen 3/4 Zoll
Schraubenschlüssel ansetzen und leicht anziehen.
3. Den Sechskantbund mit einer Rechtsdrehung abschrauben.
➀
Es muss immer ein Satz verwendet werden. Die eine Split-
Nut-Hälfte ist mit dem Swagelok-Logo und die andere mit
den Buchstaben „VCR PAT’D" gekennzeichnet.
Split-Nut-Hälfte
