VCR
®
Split-Nut™
Istruzioni per l’installazione

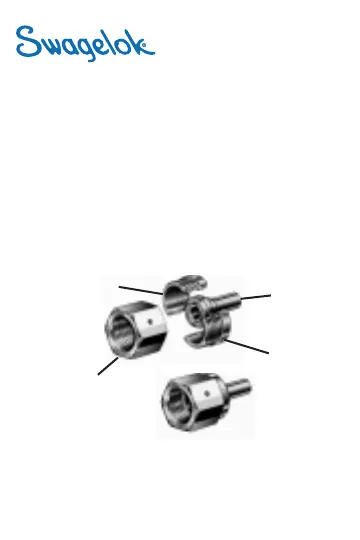

Premistoppa
VCR
Metà
Metà
Collare esagonale
Chiocciola spaccata femmina VCR
1. Posizionare due metà femmina di chiocciola spaccata
➀
intorno all’albero del premistoppa VCR in modo che le
estremità siano a filo. Far scorrere le due metà verso il retro
della flangia del premistoppa.
2. Avvitare l’apertura maggiore del collare esagonale sulle due
metà ruotandolo
in senso antiorario. Serrare leggermente il
collare usando una chiave da 11/16 in. per le due metà ed
una chiave da 3/4 in. per il collare esagonale.
3. Per rimuoverlo, ruotare il collare esagonale in senso orario.
➀
Usare un set che comprende una metà contrassegnata dal
logo Swagelok ed una metà contrassegnata da “VCR PAT’D.”
