Swarovski Optik ATX - Bedienung

ATX/STX / DE
5
ATX/STX / DE
4

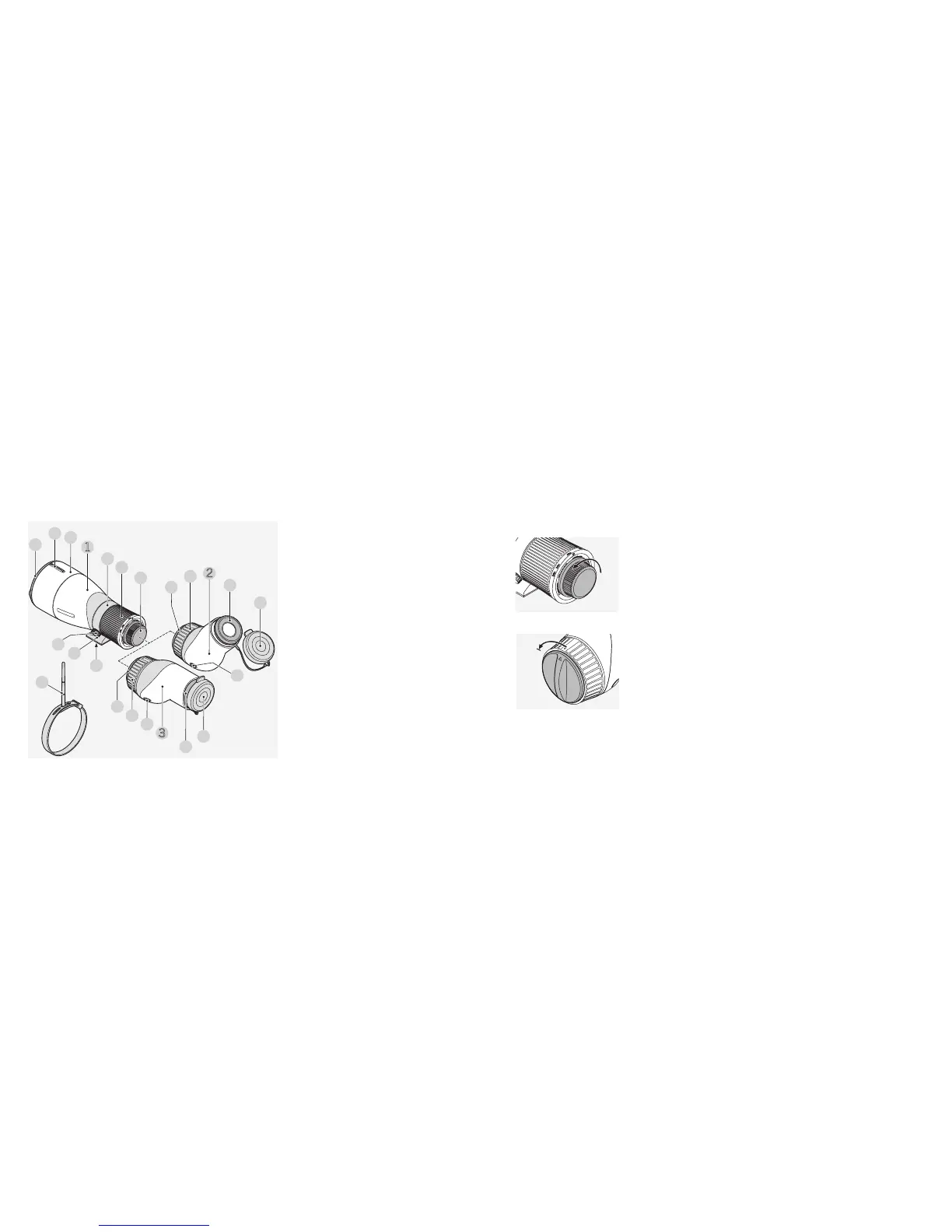

1 Objektivmodul (65, 85, 95)
2 Okularmodul ATX
3 Okularmodul STX
4 Objektivschutzdeckel
5 Visierhilfe
6 Sonnenblende
7 Stativring
8 Stellring für Fokussierung
9 Bajonettschutzdeckel
10 Klemmschraube
11 Stativfuß
12 Anschlussgewinde für Stativ
13 Bajonettschutzdeckel
14 Stellring für
Vergrößerungswechsel
15 Augenmuschel
16 Okularschutzdeckel
17 Entriegelungsknopf
18 Visierhilfe ATX
SWAROVSKI
10
11
12
17
18
17
2
7
8
13
13
14
14
9
5
6
4
1
15
15
16
16
3
1.
ÜBERBLICK
2.
BEDIENUNG
2.1 SCHUTZDECKEL ENTFERNEN
Bajonettschutzdeckel Objektivmodul
Um den Deckel abzunehmen, drehen Sie den Bajonett-
schutzdeckel nach links (gegen den Uhrzeigersinn).
Bajonettschutzdeckel Okularmodul
Entfernen Sie den Bajonettschutzdeckel vom Okularmodul
durch Linksdrehung (gegen den Uhrzeigersinn).
