12
2) Aansluitschema's
Zie de specifieke aansluitschema's per werkingsmode in bijlage.
Het starten/stoppen van de ventilator dient te gebeuren via de ingangen K1/K2/K3 (softstop) en niet door
de 230V voeding te onderbreken.
3) Werkingsmodes
De controlebox CB4 TAC4 REC kan in 3 modes geconfigureerd worden:
MODE CA :
De installateur definieert 3 constante debieten (m³u K1, m³u K2 et m³u K3).
Deze worden geactiveerd via de ingangen K1/K2/K3 of bij positie I, II, III op de RC TAC4.
MODE LS :
De debietwaarde staat in functie van een 0-10V signaal dat op ingang K2 is aangesloten (lineaire relatie).
De relatie LS wordt vastgelegd door 4 ingegeven waarden Vmin, Vmax, m³u≡Vmin en m³u≡Vmax.

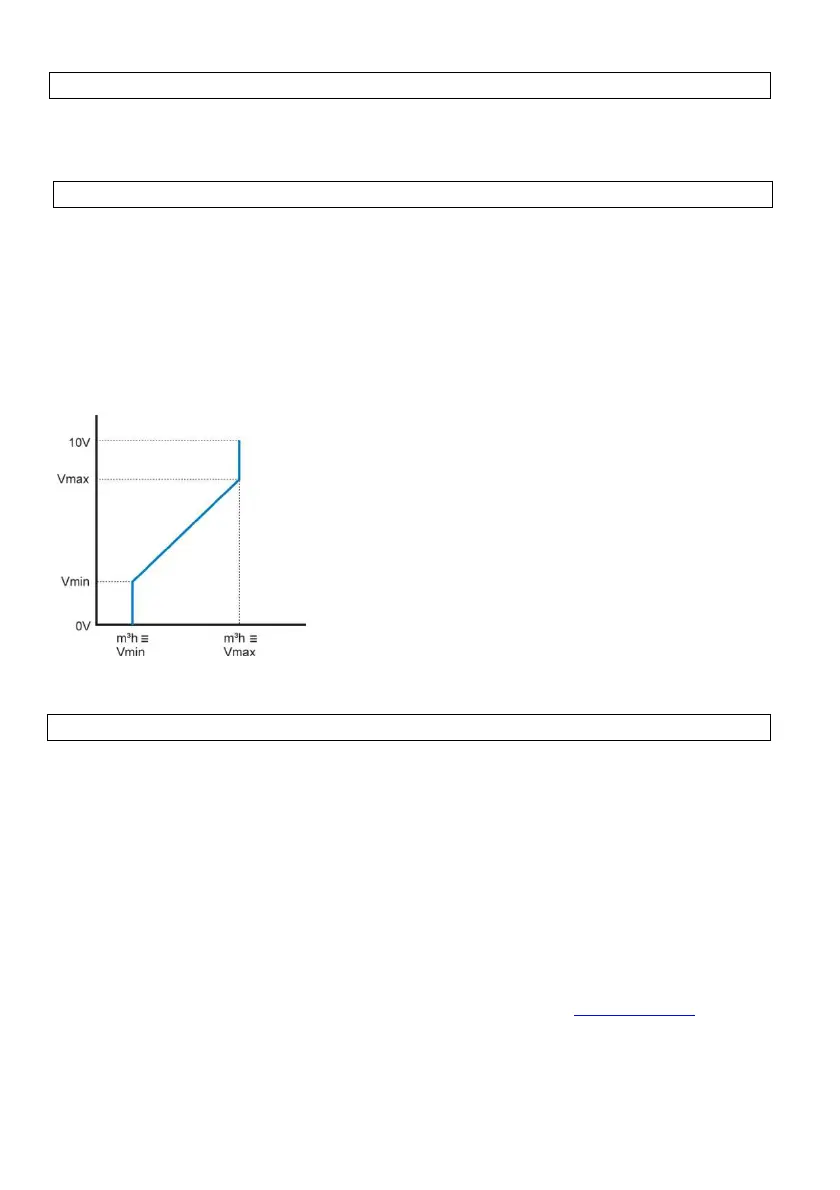

Principeschema :
De waarde m³u≡Vmin kan hoger of lager zijn dan m³u≡Vmax.
In de geavanceerde setup is het mogelijk om de ventilatoren te stoppen
indien het ingangssignaal lager of hoger ligt dan de ingegeven limieten.
MODE CPs :
Het luchtdebiet wordt automatisch aangepast om zo een door een sonde gemeten drukwaarde constant te houden.
4) Antivriesbeveiliging
Om ijsvorming op de recuperator te voorkomen is er achter de recuperator aan de extractiezijde een sonde (T3)
gemonteerd die mee de werking van de pulsieventilatoren (ventilator 1 en 2) bepaald.
- Bij door T3 gemeten temperaturen hoger dan +5°C: de instructie uit de SETUP wordt niet beïnvloed.
- Bij door T3 gemeten temperaturen tussen +5°C en 1°C: de instructie uit de SETUP wordt als volgt
aangepast :
• In CA en LS, het pulsiedebiet varieert tussen 100% en 33% (AF
low
) van het instructiedebiet
(AF
n
)
• In CPs, de druk varieert tussen 100% en 50% (AF
low
) van de instructiedruk (AF
n
)
Het LED AF zal oplichten.
- Bij door T3 gemeten temperaturen lager dan 1°C wordt de pulsieventilator gestopt totdat de gemeten
temperatuur terug hoger is dan +2°C gedurende 5 minuten. Het LED AF zal knipperen.
Deze temperatuurwaarden kunnen in de Advanced setup worden veranderd. (zie
www.lemmens.com)
Principschema
