14
Specificaties van de te gebruiken kabel:
• Aanbevolen kabel: per paar gedraaide en gepantserde kabel (FTP) categorie 5. Sectie tussen 0,26 en
0,50 mm². Gebruik 1 paar om GND en +12V te aan te sluiten en een 2de paar om B- en A+ te
verbinden
• Lengte: maximum 1000 m.
• Deze kabel moet op afstand van de vermogenskabels geplaatst worden.
• Als er veel electromagnetische perturbaties zijn: de pantsering van de kabel TAC4 DT – RC aan 1 kant
aarden.
Bij buitenopstelling: gebruik een aangepaste kabel.
8) Keuze van de bediening
De bediening van de ventilatoren is afhankelijk van de gekozen werkingsmode:
- CA mode: stoppen/starten van de ventilatoren alsook het kiezen van het luchtdebiet
- LS en CPs mode: stoppen/starten van de ventilatoren en het uitschakelen van de multiplicator.
De bediening van de ventilatoren kan op 2 manieren gebeuren:
1) Het TAC4 DT circuit is de 'meester': het contact tussen de klemmen IN1 en +12Vdc van het TAC4 DT circuit
is gesloten.
De ventilatoren worden gecontroleerd via de ingangen op het TAC4 DT circuit.
Met de RC TAC4 kan u:
- het systeem configureren,
- alle ingestelde parameters visualiseren op het display en via de LEDs
2) De RC TAC4 is de 'meester': het contact tussen de klemmen IN1 en +12Vdc van het TAC4 DT circuit is open.
Het TAC4 DT circuit slaat de instellignen op en dient als verbinding tussen de ventilatoren en de RC TAC4.
Met de RC TAC4 kan u:
- het systeem configureren,
- alle ingestelde parameters visualiseren op het display en via de LEDs,
- de ventilatoren controleren met de OFF / I / II / III knoppen.
Zie aansluitschema in bijlage 7.
9) Configuratie
Alle instellingen worden gedaan met behulp van de 4 knoppen SET UP, ↑, ↓ en ENTER op de RC en alles is af te
lezen op het LCD scherm.
Om te beginnen :

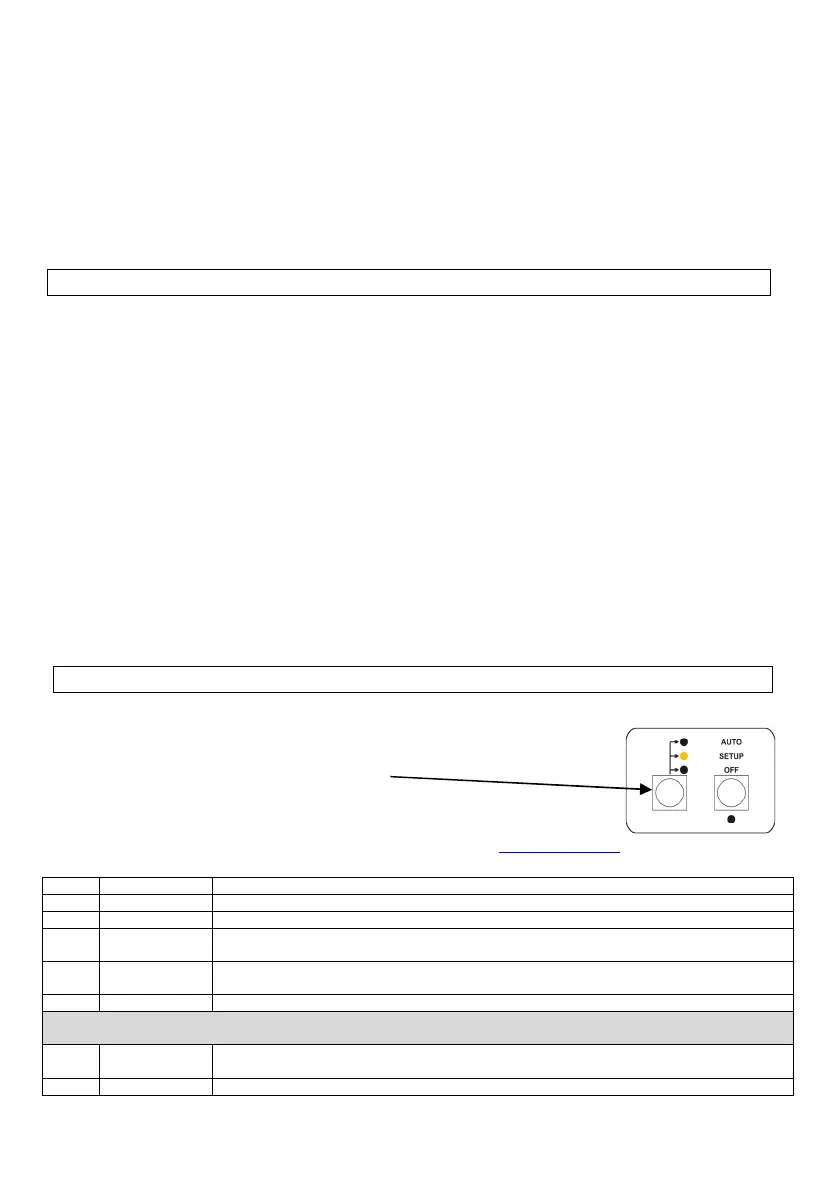

- Druk op de keuzetoets van de RC TAC4 (linkerknop) totdat het LED Set up gaat
branden.
- Druk op SET UP totdat er op het scherm SET UP verschijnt.
Principe: maak uw keuze met de ↑ ↓ knoppen en druk ENTER om te bevestigen.
Getallen worden cijfer per cijfer ingegeven.
Voor een compleet technisch overzicht kan u op onze website terecht, www.lemmens.com
1 LANGUAGE Keuze van de taal
2 VENT TYP Keuze type ventilator (CID – zie etiket op de ventilator).
3 # VENT Kies het aantal aangesloten ventilatoren: 4
4
VERWARM.
T°? xx°C
Enkel als er een naverwarmingsbatterij is geïnstalleerd en aangesloten op de TAC4 DT
en/of de SAT BA/KW. Geef de referentie in voor de comforttemperatuur.
5
KOELING
T°? xx°C
Enkel als er een nakoelingsbatterij is geïnstalleerd en aangesloten op de SAT BA/KW.
Geef de referentie in voor de comforttemperatuur.
6 MODE Keuze van de werkingsmode (CA, LS, CPs)
Als MODE CA
7 m³u K1?
Kies het eerste pulsiedebiet (geactiveerd als het contact tussen K1 en +12V op het TAC4
DT circuit gesloten is, of bij positie I op de RC TAC4
8 m³u K2? Kies het tweede pulsiedebiet (geactiveerd als het contact tussen K2 en +12V op het TAC4
