Swisher STD67522BS - Page 25

12
N.º del
elemento
N.º de
pieza
DESCRIPCIÓN
1
NB595
Tuerca - Obstrucción, 5/8-11, reversible
2
2049
Polea - Álabe de 4.5 in
3
NB149
Arandela - 5/8 de diám. int. X 1, 14 de diám ext. GA ZY
4
B985/8
Rodamiento - Bordeadora
5
2033
Resorte - Compresión
6 19030* Pieza soldada - Cabezal, perforado; bordeadora de lujo
7
19123
Rodamiento - 20 mm de diám. int, sello de acero
8
19009
Árbol - Cabezal de corte, estándar
9
NB560
Perno - 1/4-20 X 1 1/4 HCC GR5 ZY
10
19011
Buje - Cabezal de corte, PM
11
NB312
Tornillo - Fijación 5/16-18 X 1/2 con Loctite
12
19010
Protector - Árbol, bordeadora
13
19837*
Disco del cabezal de corte
14
NB180
Tuerca - Nyloc 1/4-20
15
NB779
Tuerca - Acanalada, hex. ZY 3/8-16
16
18823
Arandela - Plana, 1/2 in de diám int.-12GA ASTM A325; ZY
17
19012*
Guía de corte - Bordeadora
18
10501
Perno - Cabeza de hongo 3/8-16 X 1 1/4 GR5 ZY
19
NB280
Tuerca - Reversible de bloqueo 3/8-16 ZY
20
NB272
Arandela - Plana SAE 3/8 ZY acero al carbono
21
19033
Polea - Loca doble, bordeadora de lujo
22
2827
Centro de rotación - Casquillo
23
19032*
Brazo secundario libre - Bordeadora de lujo
24
10177
Arandela - Defensa 3/8 X 1.5
25
19842*
Pieza soldada - Lateral, bordeadora de lujo
26
NB110**
Perno - Cabeza de hongo, 5/16-18 X 2 1/4 Gr 2 ZY
27
2043**
Abrazadera- Protección de hilo
28
NB275**
Arandela - Plana SAE 5/16 ZY
29
2084**
Espaciador - Abrazadera de protección de hilo
30
2030**
Perilla - Plástico negro
31
2042**
Protector - Hilo
32
NB107
Perno - 3/8-16 X 1 1/2 HCC GR5 ZY
33
19107
Polea - Polea loca de la parte posterior, 1.87 in de diám. ext.
34
B19BLACK
Perilla - Movimiento, negra
35
2103A
Centro de rotación - Empuñadura
36
2075
Perno en U; inclinación - Abrazadera (moleteada)
37
NB210Z
Tuerca - 5/16-18 HNC GR2 ZY
38
2068
Tapa - Plástica, 1 1/4 in
39
NB170
Tuerca - Acanalada 5/16-18 ZY Carcasa Hrd
40
NB594
Tuerca - De acoplamiento 5/16 - 18 X 1 3/4
41
NB181
Tuerca - Nyloc 5/16-18 ZY
42
NB173
Tuerca - Obstrucción 5/16-18 ZY
43
2083
Empuñadura - Encorvada ZY
44
2078
Agarre- Empuñadura de inclinación; amarilla
Para realizar pedidos de repuestos
* Use el código de pintura: TK=Negro
**Los elementos 26 a 31 pueden
adquirirse juntos solicitando la pieza
número 2076.

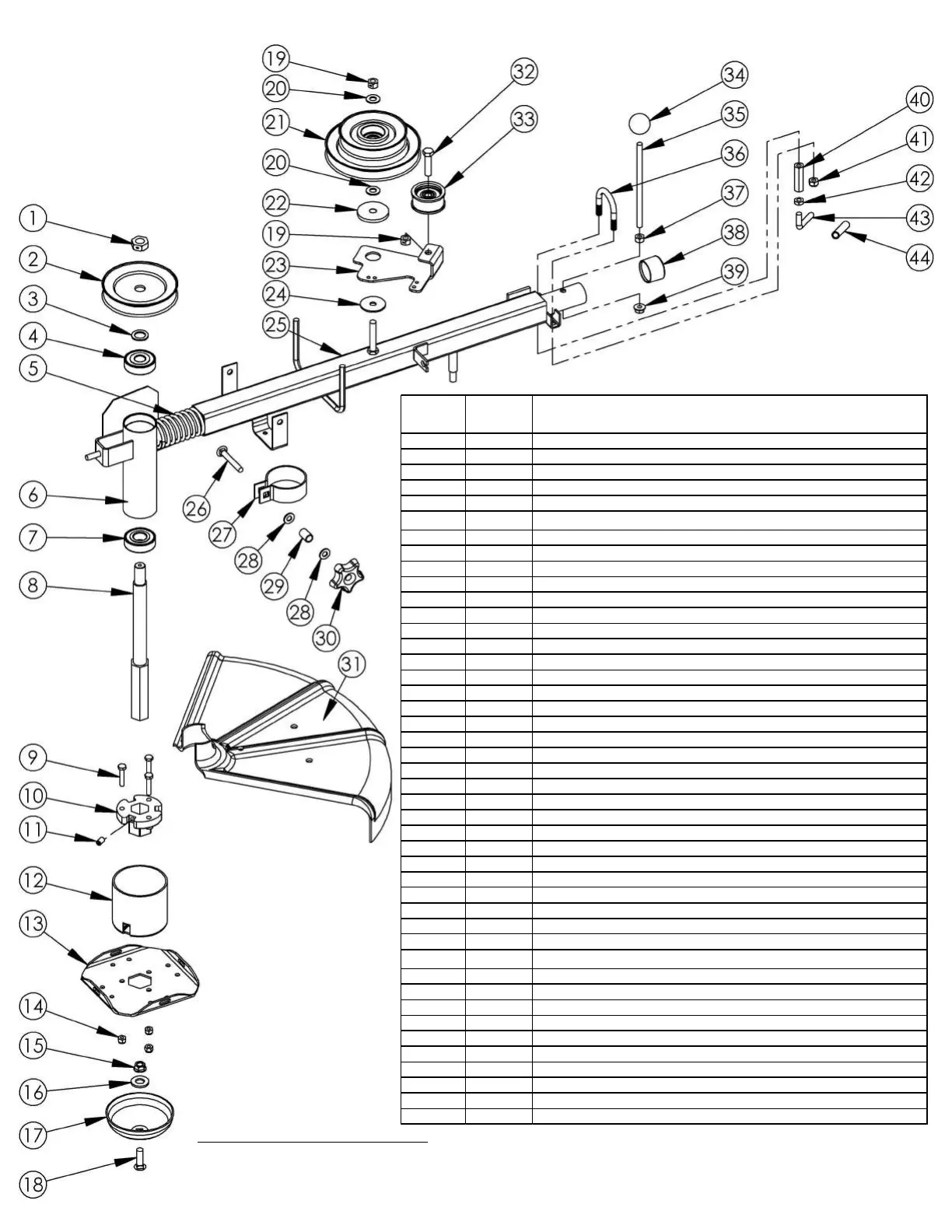

Montaje del cabezal de la bordeadora
