Swisher STD67522BS - Page 24

11

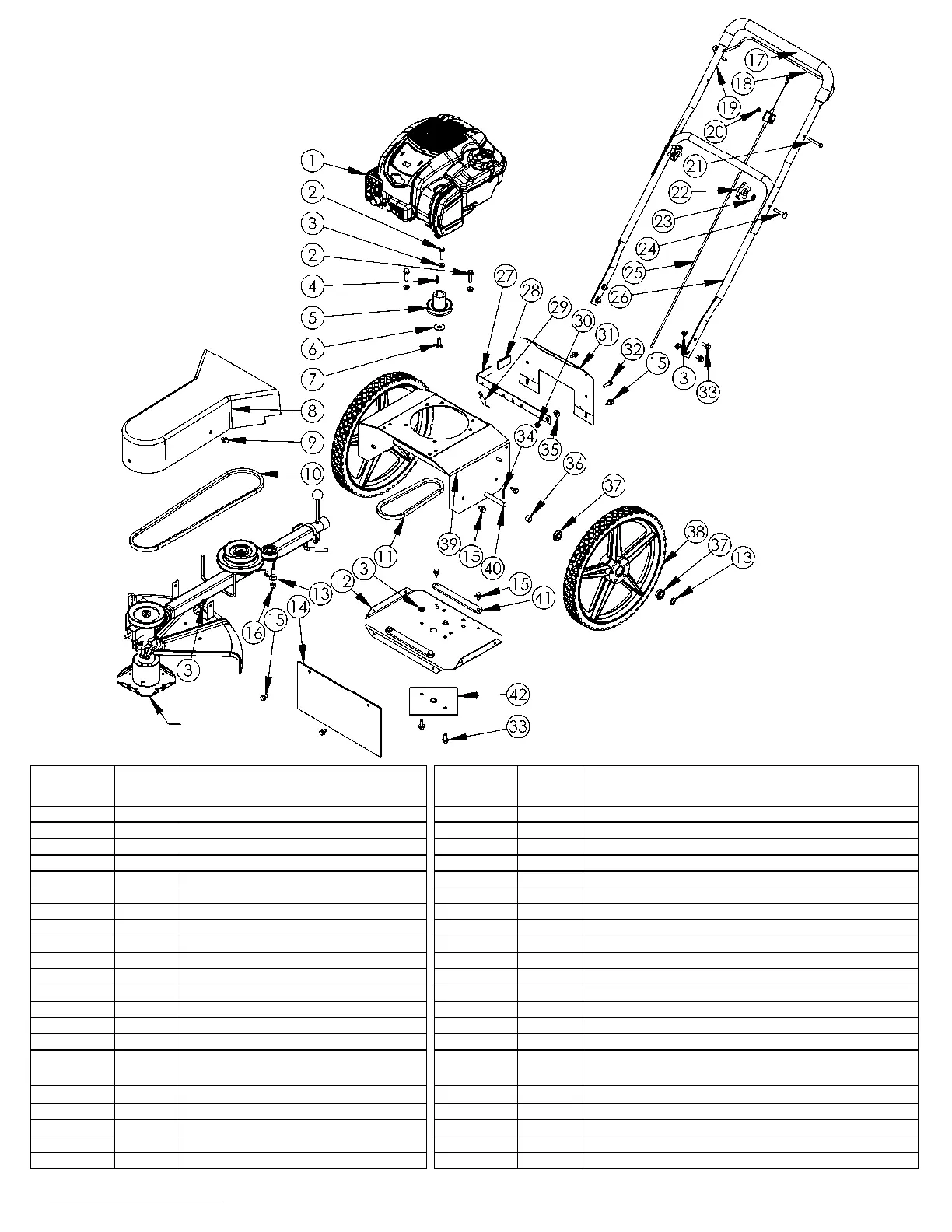

VER DETALLE
PÁGINA 12
MONTAJE
Para realizar pedidos de repuestos
* USE EL CÓDIGO DE PINTURA: TK=NEGRO
** Las ruedes incluyen dos rodamientos. Utilice el número
de pieza MWB para reemplazar solo los rodamientos.
N.º del
elemento
N.º de
pieza
Descripción
N.º del
elemento
N.º de
pieza
Descripción
1
N/D
Motor Briggs & Stratton
22
2030
Perilla - Plástico negro
2
NB253
Perno - Acanalado, 5/16-18 X1 1/4ZY
23
NB275
Arandela - Plana SAE 5/16
3
NB170
Tuerca - Acanalada 5/16-18
24
NB587
Perno - Cabeza de hongo 5/16-18 X 1 3/4
4
9030
Chaveta - 3/16 X 1
25
19006
Cable - Control, bordeadora
5
19117
Polea - Motor
26
10399*
Empuñadura - Inferior
6
699
Arandela - Belleville 7/16 X 1 1/4
27
2040*
Tope - Centro de rotación
7
NB238N
Perno - HHC 3/8-24 X 1
28
2077
Centro de rotación - Agarre
8
2119
Protector - Correa
29
2069
Resorte - Bordeadora de lujo
9
NB252
Perno - Acanalado, 5/16-18 X 1/2 ZY
30
NB181
Tuerca - Nyloc 5/16-18 ZY
10
19074
Correa - 45 in, bordeadora de lujo
31
19059*
Cubierta - Posterior, bordeadora de lujo
11
19053
Correa - 24 in, bordeadora
32
NB501
Perno - 5/16-18 X 1
12
2006*
Base - Motor inferior
33
NB596
Perno - Acanalado 5/16-18 X 3/4
13
NB177
Arandela - Torneada 1/2
34
NB126
Pasador- De aletas, 1/8 X 1
14
19004
Protección - Caucho
35
B99S
Espaciador
15
26X249 Tornillo - 0.312-18 X 0.75
36
690369
Separador - 1/2 in a 17 mm
16
NB182 Tuerca - Nyloc 3/8-16 ZY
37 MWB
Rodamiento - Rueda, 1 1/8 in de diám. ext. X 1/2 in de
diám. int.
17 19561 Empuñadura 38 2003K** Rueda - 16 in, rodamientos ID de 1/2 in; Blk
18
19005
Gancho - Bordeadora
39
19058*
Base del motor - Superior, bordeadora de lujo
19
10578*
Empuñadura - Superior
40
14416
Eje - Bordeadora; YZ
20
NB180
Tuerca - Nyloc 1/4-20
41
2116
Fleje - Desgaste
21
NB218
Perno - 1/4-20 X 2 HCC GR5 ZY
42
2073*
Placa - Pieza soldada de centro de rotación
