13
◊
◊
Diagrama de bloques
Especificaciones técnicas
Especificaciones técnicas
TIPO: PR 913
REFERENCIAS: 4415000000 (120 V, 60 Hz) 4415001000 (110 V, 60 Hz) TW
4415003000 (240 V, 50 Hz) AUS 4415004000 (230 V, 50 Hz) UK
4415005000 (220 V, 50 Hz) ARG 4415006000 (230 V, 50 Hz) EUR
4415007000 (100 V, 50 Hz) JPN 4415009000 (220 V, 60 Hz) ROK
CONSUMO: 950 W
ETAPA DE POTENCIA IMPEDANCIA MINIMA: 4 Ω
POTENCIA DE SALIDA: 400 W RMS a 4 Ω 300 W RMS a 4 Ω solo para los modelos japoneses a 100 V
PREVIO IMPEDANCIA DE ENTRADA: 4.7 MΩ
SENSIBILIDAD A POTENCIA MAXIMA: 15 mV
CONTROLES DE TONO BASS: ±15 dB @ ajuste del mando de frecuencia
MID: ±15 dB @ ajuste del mando de frecuencia
TREBLE: ±15 dB @ ajuste del mando de frecuencia
BUCLE DE EFECTOS IMPEDANCIA SEND: 220 Ω
IMPEDANCIA RETURN: 10 kΩ
SALIDAS DI (CONEXION DIRECTA) IMPEDANCIA: 220 Ω
PEDALERA (OPCIONAL): Dos botones (referencia 0077794000)
DIMENSIONES ALTURA: 4.6 cm (1.75 in)
ANCHURA: 21.6 cm (8.5 in)
PROFUNDIDAD: 24.8 cm (9.75 in)
PESO: 1.70 kg (3.75 lb)
Las especificaciones de este producto están sujetas a cambios sin previo aviso.
• NO conecte una carga de altavoces cuya
impedancia total esté por debajo del valor mínimo
de su amplificador para evitar daños en su equipo.
• NO conecte altavoces con una capacidad de manejo
de potencia total inferior al valor medio de salida
de potencia de su amplificador para evitar posibles
daños en su equipo.
• Apague SIEMPRE su sistema antes de conectar o
desconectar cualquier altavoz.
• Utilice SOLO cable de altavoz sin blindaje de calibre
18 o superior (calibre 14 ó 16) para las conexiones
de altavoz. Los cables de instrumento blindados NO
FUNCIONARAN y pueden llegar a dañar su equipo.
• Conecte SOLO un único amplificador a cada carga
de altavoces. Si trata de conectar dos amplificadores
a una única carga NO FUNCIONARAN e incluso
podrá llegar a dañar su equipo.

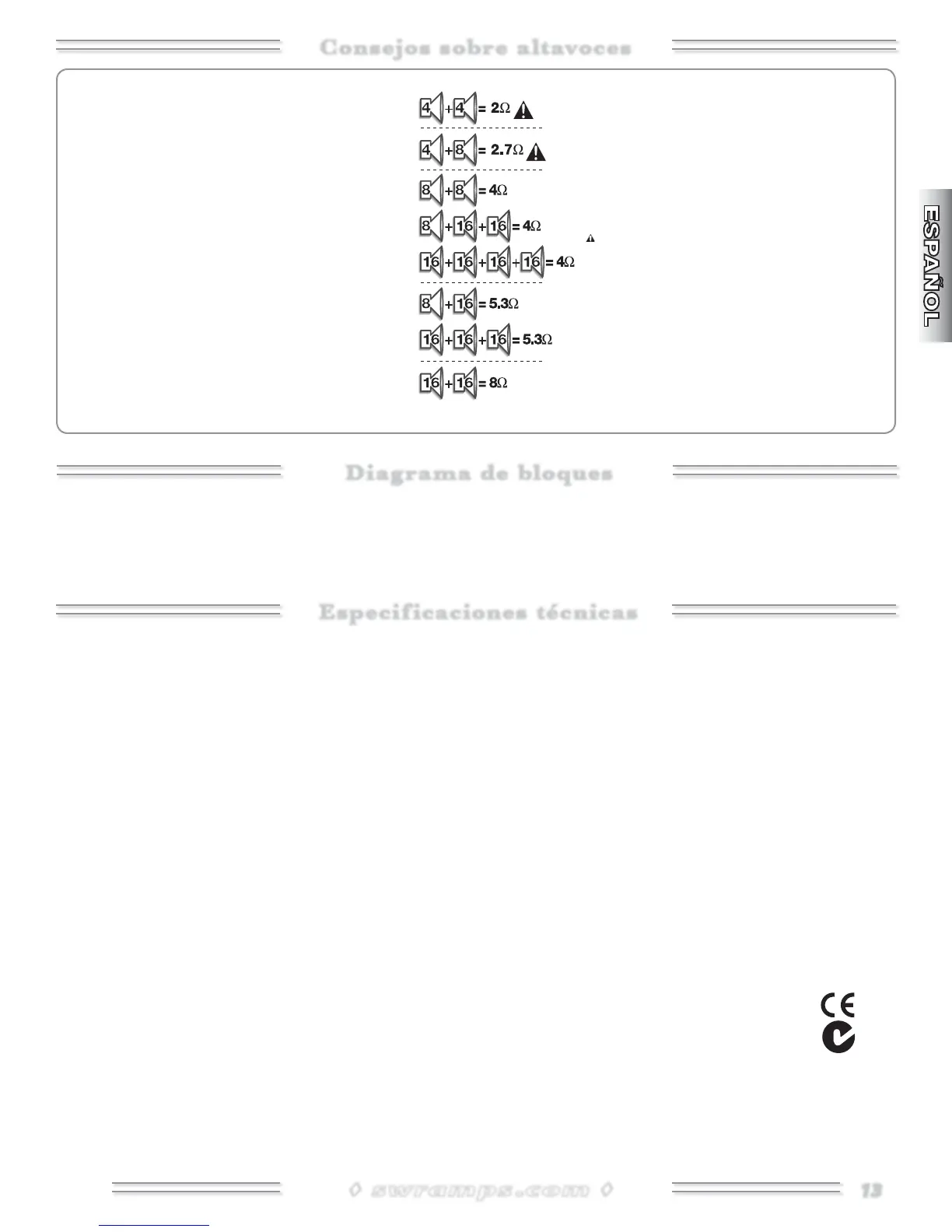

La ilustración de aquí al lado le ofrece los cálculos de
impedancia de carga total para diversas combinaciones
de impedancias de altavoces (impedancia total). La
carga de altavoz ideal (impedancia total) es igual al
valor mínimo de impedancia de su amplificador. Tenga
en cuenta que el uso de altavoces de impedancias
desajustadas dará lugar a una distribución desigual
de la potencia, en la que la mayoría de la potencia
irá a los altavoces con menor impedancia.
El usar un sistema por debajo de la impedancia
mínima del amplificador puede hacer que ese
amplificador se recaliente y producir daños. El uso
de un sistema por encima del valor de impedancia
mínimo del amplificador, aunque es seguro, reduce
la salida de potencia máxima del amplificador.
Si quiere tener más información acerca de la
configuración de altavoces y amplificadores (incluyendo
una descripción de problemas relativos a impedancia y
potencia), visite la sección Support de la página web de
SWR www.swrsound.com.
Consejos sobre altavoces
Vaya a la página 35 para ver un diagrama de bloques de los circuitos del headlite.
