synoptique
synoptique
caractéristiques techniques
caractéristiques techniques
TYPE : PR 913
RÉFÉRENCE : 4415000000 (120 V, 60 Hz) 4415001000 (110 V, 60 Hz) TW
4415003000 (240 V, 50 Hz) AUS 4415004000 (230 V, 50 Hz) UK
4415005000 (220 V, 50 Hz) ARG 4415006000 (230 V, 50 Hz) EUR
4415007000 (100 V, 50 Hz) JPN 4415009000 (220 V, 60 Hz) ROK
CONSOMMATION ÉLECTRIQUE : 950 W
ÉTAGE DE PUISSANCE IMPÉDANCE MINIMUM : 4 Ω
PUISSANCE DE SORTIE : 400 Wefficace dans 4 Ω 300 Wefficace dans 4 Ω pour les modèles japonais en 100 V
ÉTAGE PRÉAMPLIFICATEUR IMPÉDANCE D'ENTRÉE : 4,7 MΩ
SENSIBILITÉ À PLEINE PUISSANCE : 15 mV
RÉGLAGES DE TIMBRE BASS : ±15 dB sur la valeur du bouton concentrique Frequency
MID : ±15 dB sur la valeur du bouton concentrique Frequency
TREBLE : ±15 dB sur la valeur du bouton concentrique Frequency
BOUCLE D'EFFETS IMPÉDANCE DE DÉPART: 220 Ω
IMPÉDANCE DE RETOUR : 10 kΩ
SORTIES DIRECTES IMPÉDANCE : 220 Ω
PÉDALIER (OPTIONNEL) : Deux contacteurs au pied (référence 0077794000)
DIMENSIONS HAUTEUR : 4,6 cm
LARGEUR : 21,6 cm
PROFONDEUR : 24,8 cm
POIDS : 1,7 kg
Caractéristiques sujettes à modifications sans préavis.
• NE PAS connecter des enceintes dont l'impédance
totale est inférieure à l'impédance minimum de
l'amplificateur ; ceci pourrait endommager vos
équipements.
• NE PAS connecter des enceintes dont la puissance
admissible est inférieure à celle de l'amplificateur ;
ceci pourrait endommager vos équipements.
• Veillez à TOUJOURS placer votre système HORS
tension avant de connecter/déconnecter les
enceintes.
• Utiliser UNIQUEMENT des câbles de haut-parleurs
non blindés de 1,5 mm
2
ou de section supérieure.
Les câbles blindés pour instruments NE SONT
PAS ADAPTÉS et peuvent endommager vos
équipements.
• Connecter un SEUL amplificateur à chaque
enceinte ou groupe d'enceintes. La connexion
de deux amplificateurs à une même charge peut
ENDOMMAGER vos équipements.
L'illustration de gauche vous donne l'impédance totale
de plusieurs configurations d'enceintes ( = Ohms).
La charge idéale (impédance totale) correspond à
l'impédance minimale indiquée sur l'amplificateur.
L'utilisation d'une impédance de charge
inférieure à celle indiquée sur l'ampli peut
entraîner des dommages. L'utilisation d'une
impédance supérieure à celle recommandée
réduit la puissance de sortie maximale de
l'amplificateur.
Pour obtenir de plus amples renseignements
sur les enceintes et les amplificateurs (et sur les
facteurs de puissance et d'impédance), consultez
le menu Support du site Internet SWR à l'adresse:
www.swramps.com.

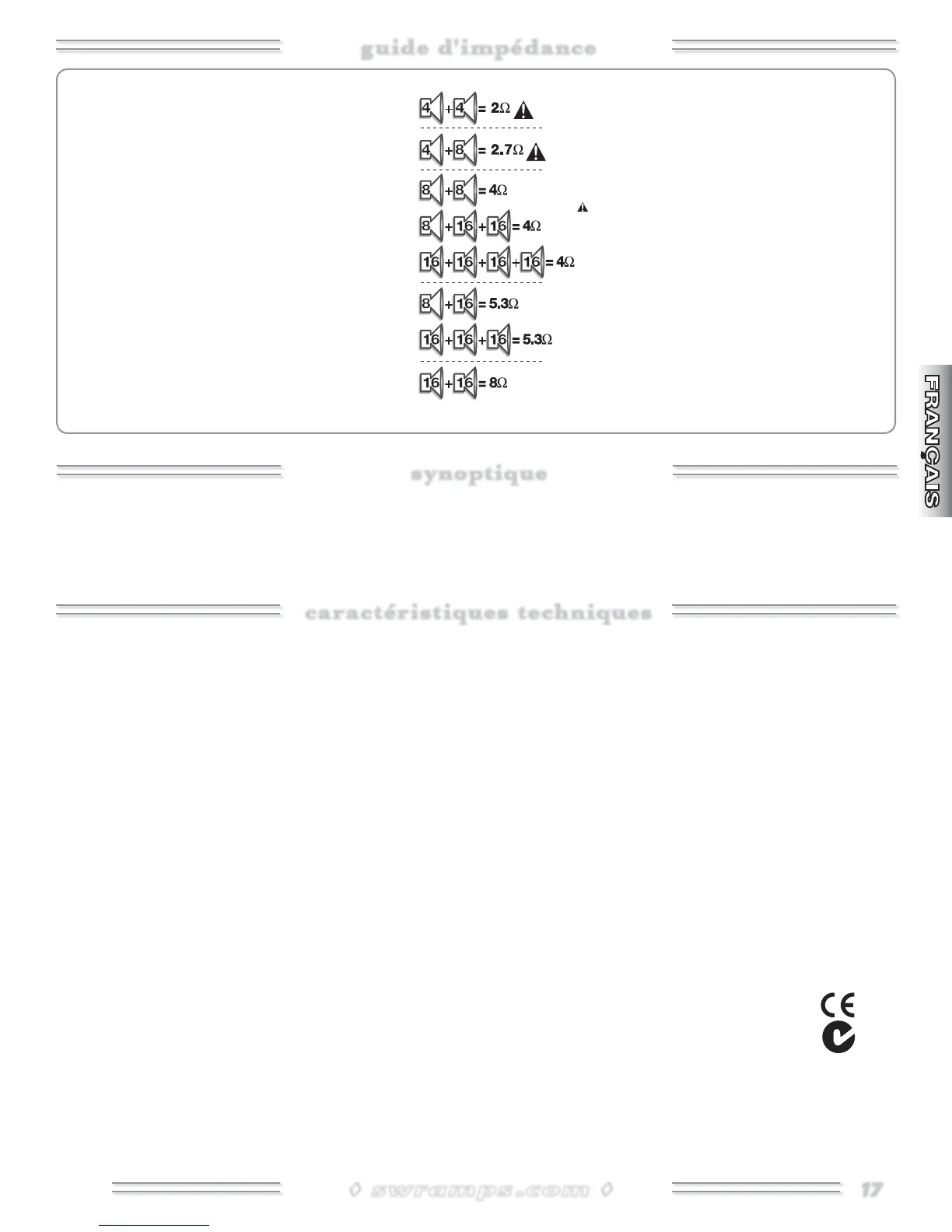

guide d'impédance
guide d'impédance
Consultez la page 35 pour voir le synoptique de la tête amplificatrice headlite.
