Blockdiagramm
Technische Daten
TYP: PR 913
TEILENUMMERN: 4415000000 (120V, 60Hz) 4415001000 (110V, 60Hz) TW
4415003000 (240V, 50Hz) AUS 4415004000 (230V, 50Hz) GB
4415005000 (220V, 50Hz) ARG 4415006000 (230V, 50Hz) EUR
4415007000 (100V, 50Hz) JPN 4415009000 (220V, 60Hz) KR
LEISTUNGSAUFNAHME: 950W
ENDSTUFE MINDESTIMPEDANZ: 4Ω
AUSGANGSLEISTUNG: 400W RMS in 4Ω 300W RMS in 4Ω nur bei japanischen 100V Modellen
VORVERSTÄRKER EINGANGSIMPEDANZ: 4,7MΩ
EMPFINDLICHKEIT BEI VOLLLEISTUNG: 15mV
KLANGREGLER BASS: ±15dB @ Frequenzreglereinstellung
MID: ±15dB @ Frequenzreglereinstellung
TREBLE: ±15dB @ Frequenzreglereinstellung
EFFEKT LOOP SEND-IMPEDANZ: 220Ω
RETURN-IMPEDANZ: 10kΩ
AUSGÄNGE DIREKT-INTERFACE IMPEDANZ: 220Ω
FUSSSCHALTER (OPTIONAL): Zwei Tasten (P/N 0077794000)
ABMESSUNGEN HÖHE: 4,6 cm (1,75")
BREITE: 21,6 cm (8,5")
TIEFE: 24,8 cm (9,75")
GEWICHT: 1,70 kg (3,75 lbs.)
Technische Daten können unangekündigt geändert werden.
• Schließen Sie KEINE Boxen mit einer niedri geren
Gesamt impedanz als der Mindestnenn wert Ihres
Amps an, um Ihre Anlage nicht zu beschädigen
.
•
Schließen Sie NUR Boxen mit einer hö her en Gesamt-
belastbarkeit als der Ausgangs leis tungsnennwert
Ihres Amps an, um die Anlage nicht zu be schädigen
.
•
Schalten Sie Ihr System IMMER AUS, bevor Sie Boxen
anschließen oder trennen
.
•
Verwenden Sie für Boxenanschlüsse NUR unabge-
schirmte Boxenkabel mit einer Stär ke von 1,02 mm
oder stärker (z. B. 1,29 oder 1,63 mm). Abge schirmte
Instrumentenkabel funktionieren NICHT und können
Ihre Anlage beschädigen
.
•
Schließen Sie NUR einen Amp an Ihre Box(en) an.
Zwei Verstärker an einer Last funktionieren NICHT
und kön nen Ihre Anlage beschädigen
.

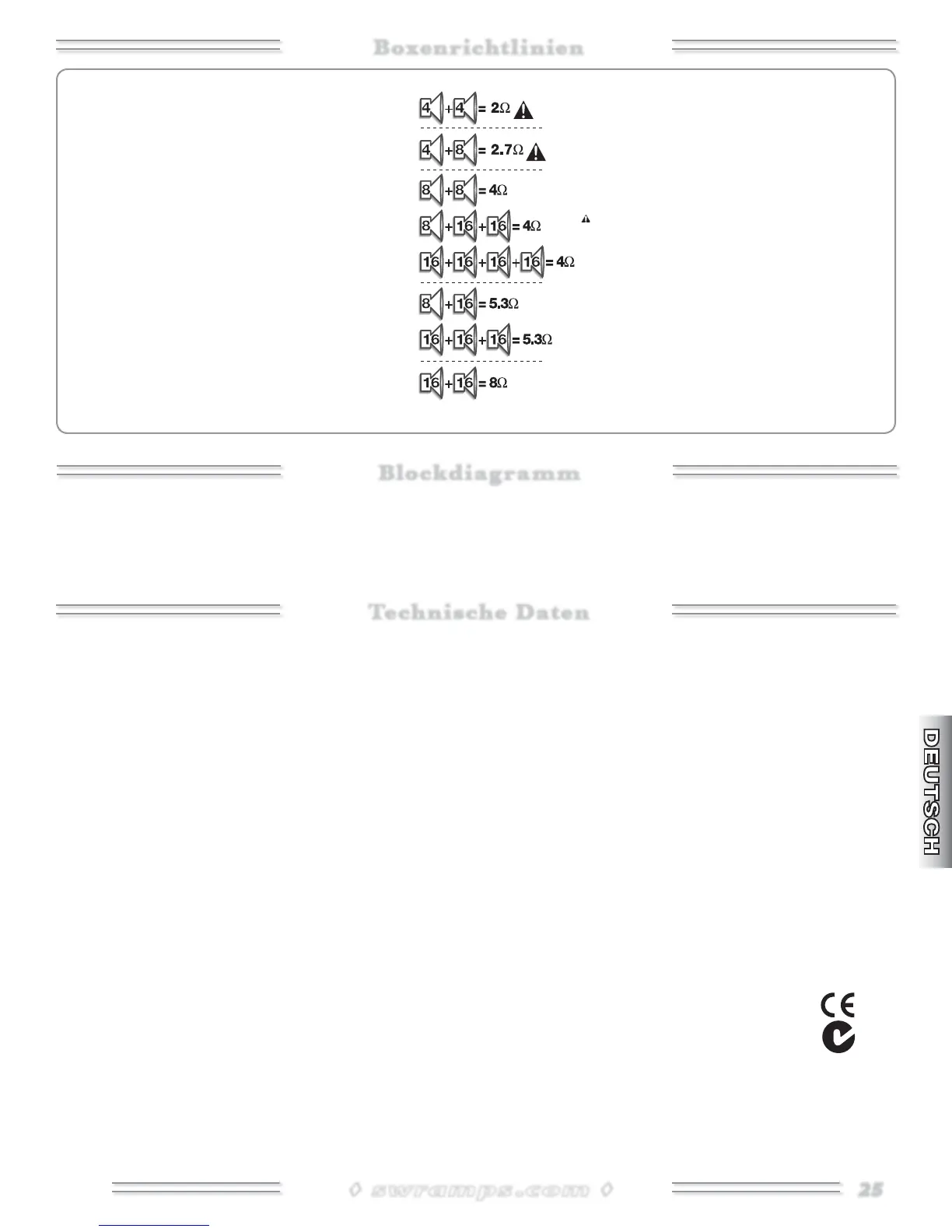

Hier sehen Sie die Gesamtimpedanz-Be rech nungen
(Ω) für verschiedene Boxenkom bi nationen. Im Ideal-
fall sollte die Gesamt impedanz Ihrer Boxen mit dem
Mindestimpedanznennwert Ihres Amps über ein stim-
men.
Bei Boxen mit unterschiedlichen Impe danzen
wird die Leistung ungleich verteilt, wobei Boxen mit
niedrigerer Impedanz mehr Leistung erhalten.
Der Betrieb unter dem Mindestimpedanznenn-
wert des Amps kann diesen überhitzen und Schä-
den verursachen. Der Betrieb über dem Mindest-
impedanznennwert ist zwar sicher, verringert aber
die maximale Ausgangsleistung des Verstärkers.
Ausführliche Einrichtungstipps für Verstärker und Boxen
(inklusive der Themen Impedanz und Leistungs nenn-
werte) finden Sie im Support-Bereich der SWR Website
www.swramps.com.
Boxenrichtlinien
Ein Blockdiagramm der headlite Schaltung finden Sie auf Seite 35.
