46 • SM-500
AC FUSE
7 AMP
SLO BLO
120 VOLTS
50/60 HZ
840 WATTS
FUSE
LEFT SPEAKER
RIGHT SPEAKER
L SPKR
FUSE
8 AMP
R SPKR
FUSE
8 AMP
SPEAKER OUTPUTS
250W X2
STEREO
1
2
1
2
BRIDGE
400W MONO
FUSE
FUSE
EFFECTS
STEREO
EFFECTS RETURN
L
EFFECTS
SEND
R
MONO
BALANCED OUT
TUNER OUT
XLR PAD
PULL GND
LIFT
MIN
LINE
MAX
DIRECT

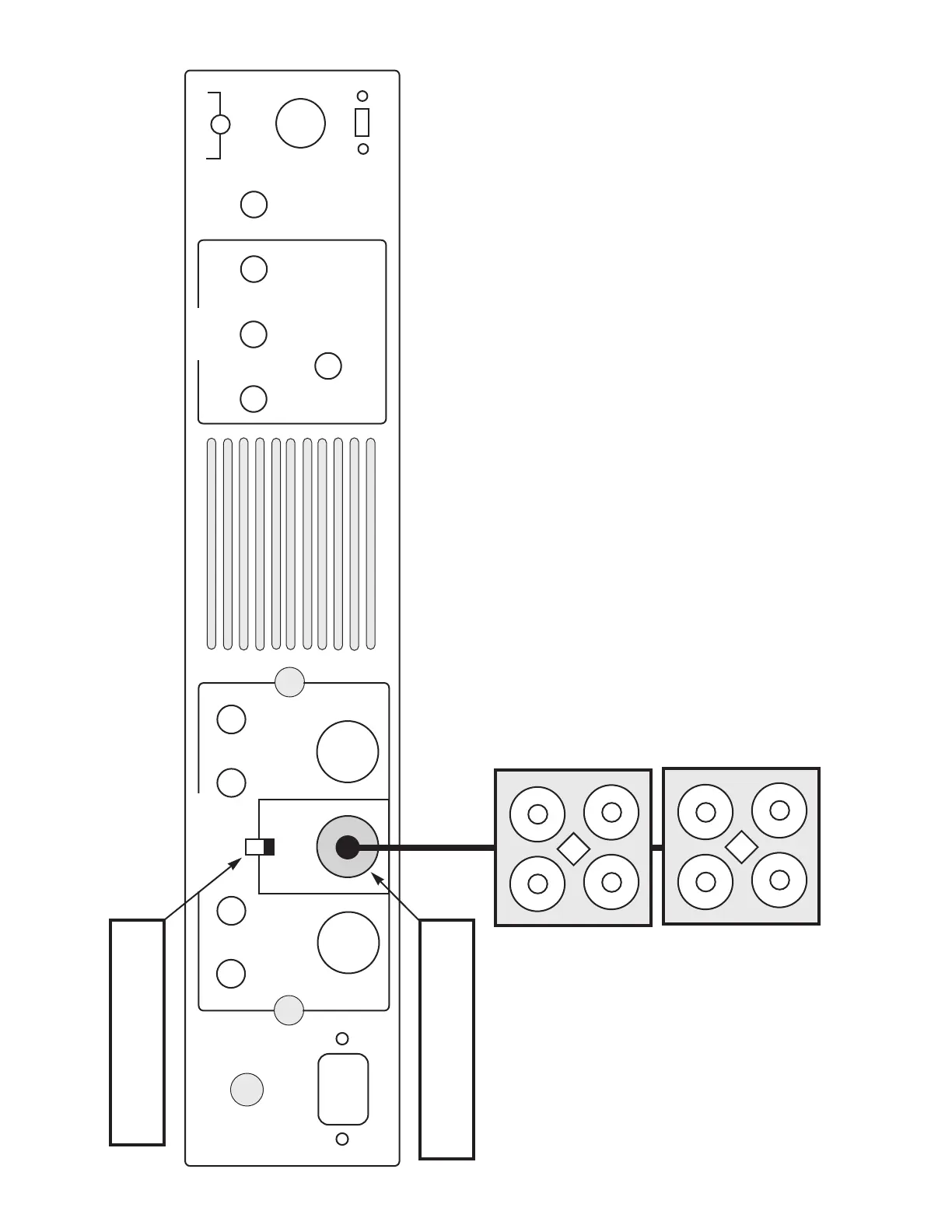

SM-500 — MODE BRIDGE
Sélecteur de mode réglé sur
“Bridge Mono”
Utilisez le connecteur Speakon
Bridge/Mono centtral
Remarque : Lorsque le sélecteur de mode est en position Bridge/Mono, seul le connecteur central Speakon
peut être utilisé. Le SM-500 délivre un minimum de 400 Watts eff. dans 8 Ohms. Assurez-vous que les
enceintes puissent encaisser une telle puissance.
Enceinte 1 = 16 Ohms
Enceinte 2 = 16 Ohms
Cet exemple montre deux enceintes de 16 Ohms connectées en parallèle pour une charge
totale de 8 Ohms. Ceci est l’impédance minimum pour laquelle le SM-500 a été conçu en mode
Bridge. Une charge totale inférieure à 8 Ohms peut endommager l’amplificateur.
Vous pouvez utiliser les configurations d’enceintes suivantes :
• Une enceinte de 8 Ohms
• Deux enceintes de 16 Ohms
Puissance de sortie du SM-500 :
Mode Bridge/Mono
400 Watts dans 8 Ohms
250 Watts dans 16 Ohms
(Charge minimum = 8 Ohms)
