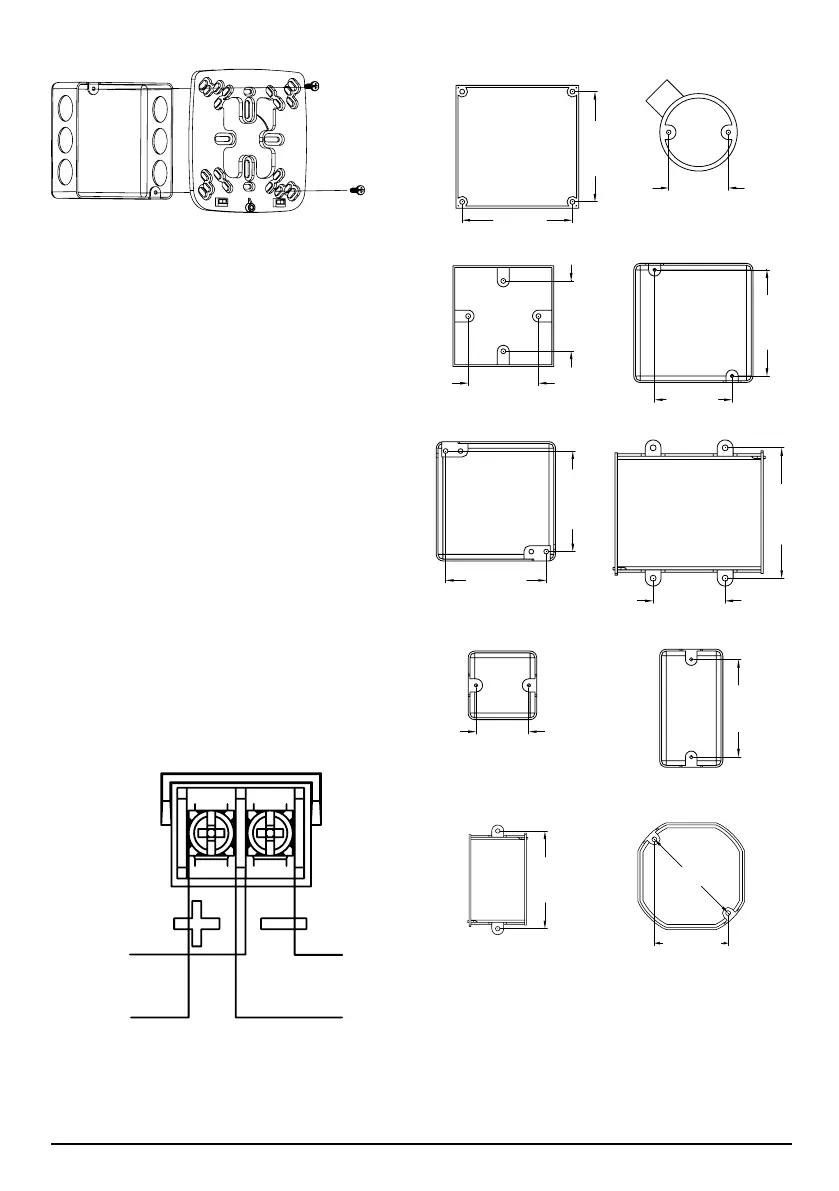

FIGURA 3. CAJAS TRASERAS COMPATIBLES:
CAJA DE MONTAJE A- 105 mm X 105 mm
CAJA DE MONTAJE B- 65 mm CIRCULAR
CAJA DE MONTAJE E- 4X4
CAJA DE MONTAJE C- 86 mm X 86 mm
CAJA DE MONTAJE G- 60 mm X 60 mm
CAJA DE MONTAJE D- 4X4
CAJA DE MONTAJE H- 2X4
CAJA DE MONTAJE F- SERIE-DOBLE
CAJA DE MONTAJE I-SERIE-SIMPLE
CAJA DE MONTAJE J-OCTAGONAL, 4 in
2,36 in. [60 mm]
2,36 in. [60 mm]
3,28 in. [83,3]
3,28 in. [83,3 mm]
1,81 in.[46 mm]
1,77 in.[45 mm]
2,6 in. [66 mm]
3,54 in. [90 mm]
3,38 in. [85,7 mm]
3,38 in.[85,7 mm]
2,0 in. [50,8 mm]
3,7 in. [94 mm]
3,7 in. [94 mm]
2,47 in. [62,9 mm]
3,50 in. [88,9 mm]
3,28 in. [83,3]
A0434-01
A0435-01
+
ENTRADA DEL PANEL
DE CONTROL DE ALARMA
CONTRA INCENDIOS
PRÓXIMO
DISPOSITIVO
(o Resistor de
final de línea)
(o Dispositivo
anterior)
+
FIGURA 2. CABLEADO:
* NO SE PROPORCIONAN
LOS TORNILLOS
DE MONTAJE
PRODUCTO PARA MONTAR EN LA PARED O EN
EL TECHO
1. Fije la placa de montaje como se muestra en la
Figura 1 (NO se proporcionan los tornillos de
montaje). La placa de montaje es compatible con
las cajas que se muestran en la Figura 3.
2. Conecte el cableado del equipo a los termina-
les ubicados en la parte posterior del producto,
como se muestra en la Figura 2.
3. Para sujetar el producto a la placa de montaje,
enganche las lengüetas de la carcasa del pro-
ducto en las ranuras de la placa de montaje
como se muestra en la Figura 4A.
4. A continuación, gire el producto hasta su
posición mientras se asegura de que las lengüe-
tas en la parte posterior de la carcasa del pro-
ducto estén completamente enganchadas a la
placa de montaje y, luego, ajuste el tornillo de
montaje suministrado como se muestra en la
Figura 4A y 4B. (Vea las Figuras 4A, 4B y 4C de
la página 2)
5. Si se requiere el anillo de acabado, se debe insta-
lar antes de ajustar el tornillo de montaje frontal.
Para la instalación, alinee el anillo de acabado
con la carcasa del producto y empújelo para
colocarlo en su lugar. Una vez instalado, fije
el producto con el tornillo de montaje como se
muestra en la Figura 5 de la página 2.
FIGURA 1. INSTALACIÓN DE LA PLACA DE MONTAJE:
A0433-01
SS-120-003 6 I56-3690-000R
