1 PLASSERING
Ta hensyn til:
At rommet er godt ventilert og ikke for varmt
At støvsugerenheten monteres i "sprutsikkert"
område, dvs. at den kan monteres i bad/
vaskerom, men i område 3. Jf. Forskrifter for
lavspenningsanlegg (FEL).
Plasser enheten adskilt, f.eks. i en bod, garasje
eller kjeller.
God tilgang for tømming/bytte av støvpose
El.tilkobling via stikkontakt*, maks. 1 m fra
støvsugerenheten. (10A treg, 230V, 50 Hz)
*
Støvsugeren er dobbeltisolert, og trenger ikke jordet
stikkontakt
NB! Støpselet må være tilgjengelig etter at
støvsugeren er montert.
Monter ikke støvsugerenheten for nær sidevegg
eller himling. Mal for montering er vedlagt
maskinen (D). Pass på at det er tilstrekkelig rom
over støvsugerenheten, slik at tømming/posebytte
enkelt kan utføres.
2. MONTASJE
Når plasseringen er valgt, monter støvsugeren
som vist i pkt. 1 – 8.
NB! Husk vibrasjonsdempere på opphengs-
skruene, og på ”avstandspinnene” i bunn av
støvsugeren.
3. RØRTILKOBLING
NB! For evt. senere flytting/demontering av
støvsugerenheten, er det viktig at til-
koblingsrørene ikke limes
.
Rørtilkobling kan skje fra ulike retninger. Sugerøret
tilkobles fra valgfri retning vha. regulerbart bend og
fleksibel slange (B og C). Avkastrøret tilkobles på
støvsugerens høyre eller venstre side vha. vedlagt
overgang (F).
NB! Tilkoblingsløpet som ikke benyttes blendes
med vedlagt blindlokk (E) .
Medlevert sugekontakt og T-rør (G) kan monteres
for å oppnå ekstra sugepunkt ved støvsuger-
enheten (Fig. 1).
Lyddemper monteres på avkastrør (mellom
sugeenhet og ytterveggsrist/-ventil) for å redusere
utendørs støynivå fra støvsugeren (fig. 2). Ved
spesielt strenge krav til støynivå, monteres 2 eller
3 lyddempere etter hverandre.
1 INSTALLATION POSITION
Consider:
that the room is well ventilated and not too warm
that the unit is installed in an area with no risk of
direct water spilling. All installations must be made
by authorised installer and in accordance with
regulations in force.
Install the unit in a store room, garage or basement
that there is free space to change the dust bag
that electrical connection via plug is max. 1 m from
the power unit (10A slow, 230V, 50Hz).
* The power unit is double insulated, and earthed plug
is therefore not required.
Note! The electrical plug must be accessible after
the installation.
Do not install the power unit too close to a side wall or
ceiling. A template for installation of the power unit is
provided (D). Make sure there is sufficient space over
the unit to easily change the dust bag.
2. INSTALLATION
After choosing installation position, install the power
unit as shown in items 1 - 8.
Note! Remember to install anti vibration pads on the
mounting screws and also on the distance
pieces in the bottom of the power unit.
3. PIPE CONNECTION
Note! It is important NOT to glue the pipes
connected to the power unit. This as it might
be necessary to move the unit at a later
stage.
Connection to pipe system can be made possible from
various directions and by means of adjustable bend
and flexible hose (B and C). Discharge pipe to be
connected on the right or left side of the power unit, by
means of connector (F).
Note! The discharge outlet not in use must be
plugged. Use the provided bung (E).
The provided wall outlet and Tee piece (G) can be
installed to obtain an extra outlet close to the power
unit. (Fig. 1)
Install silencer on the discharge pipe (between the
power unit and outdoor grill/-wall grill) to reduce the
outdoor noise level (fig. 2). In areas with special noise
restrictions, use 2 or 3 silencers after one another.

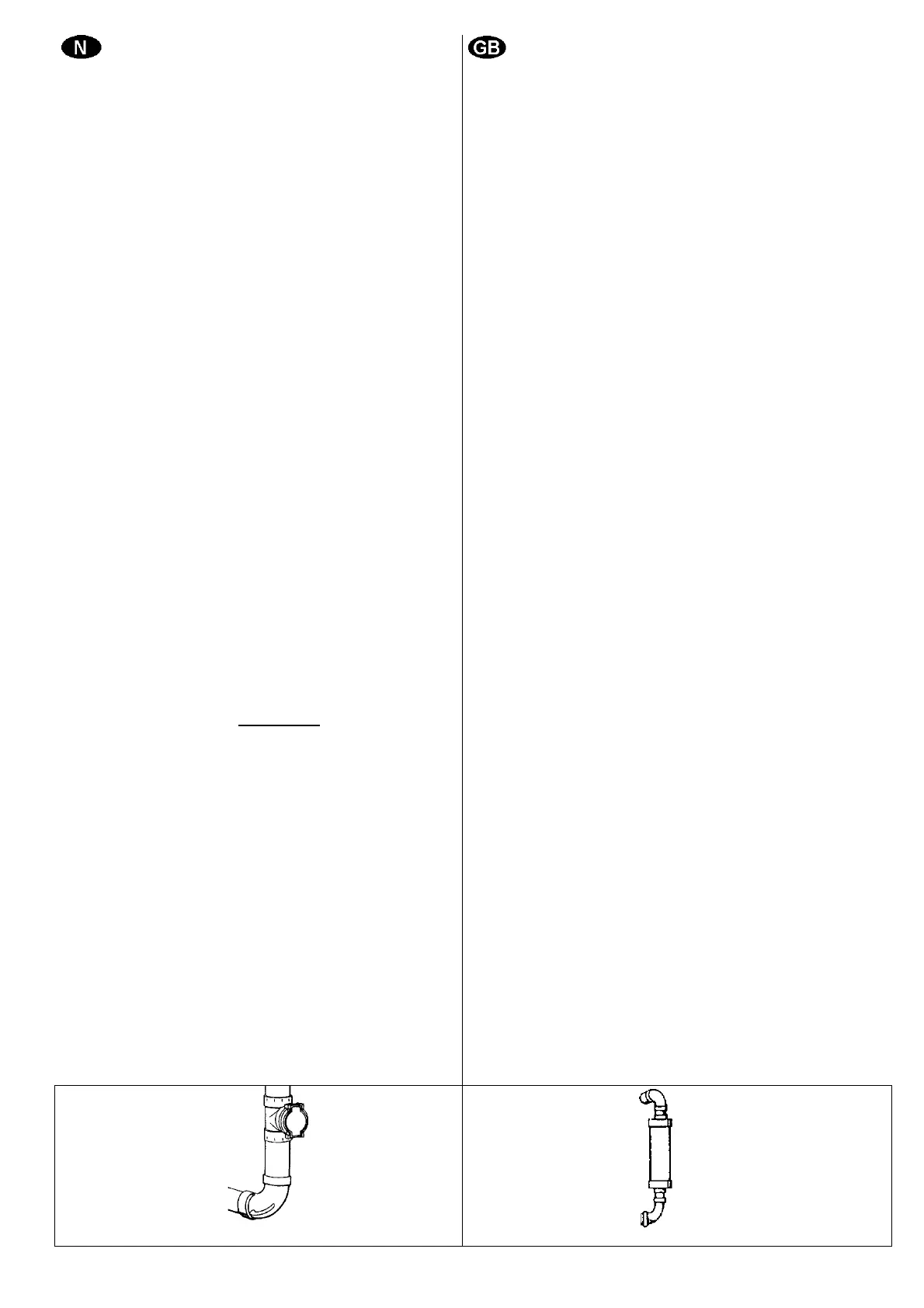

Fig. 1
