4
1. Inspeksjonsluke 8. Eventuelt kloakklufting
2. Lydfeller tilluft/avtrekk 9. Fleksible kanaler
3. Frostfritt kondensavløp m/vannlås 10. Spirokanaler
4. Friskluftinntak 11. Kondens-/varmeisolasjon, se eget kapittel
5. Avkast for forurenset luft 12. Kanal med fall mot ytterveggrist
6. Tilluft/tilluftventiler 13. Evt. kanaldeksel mellom tak og aggregat
7. Avtrekk/avtrekksventiler
A: min. 450 mm.
1. Inspektionslucka 8. Eventuell avloppsavluftning
2. Ljuddämpare tilluft/frånluft 9. Flexibla kanaler
3. Frostsäkert
kondensavlopp med vattenlås 10. Spirokanaler
4. Uteluftsintag 11. Kondens/värmeisolering, se eget kapitel
5. Avluft 12. Kanal med fall mot yttervägg
6. Tilluft / tilluftsventiler 13. Ev. täckplåt mellan tak och aggregat..
7. Frånluft / frånluftsventiler
A: min. 450 mm.
1. Inspektionstür 7. Abluft
2. Schalldämpfer am Gerät 8. Abwasserentlüftung (wenn angeschlossen)
3. Frostsicher verlegter Kondensatablauf 9. Flexible Rohre (nur am Gerät oder zugänglich)
mit Geruchverschluß und Gefälle 10. Spirorohre
4. Frischlufteinlaß 11. Diffusionsdichte Wärmedämmung, siehe sep. Kapitel
5. Fortluft über Dachhaube 12. Rohre mit Gefälle zum Aussenwand
6. Zuluft/ Auslässe 13. Etwaige Abdeckung zwischen Decke und Gerät
A: min. 450 mm.
1. Inspection hatch 7. Extract /extract louvers
2. Sound attenuators inlet/extract 8. Waist water drainage if installed
3. Frost proof condensation drain with 9. Flexible ducting
water lock and grade towards drain 10. Spiro ducting
4. Fresh air intake 11. Condensation-/ heat insulation, see separate chapter
5. Discharge extract air 12. Grade towards wall grill
6. Air inlet/inlet diffusers 13. Duct cover between roof and unit, if required
A: min. 450 mm.

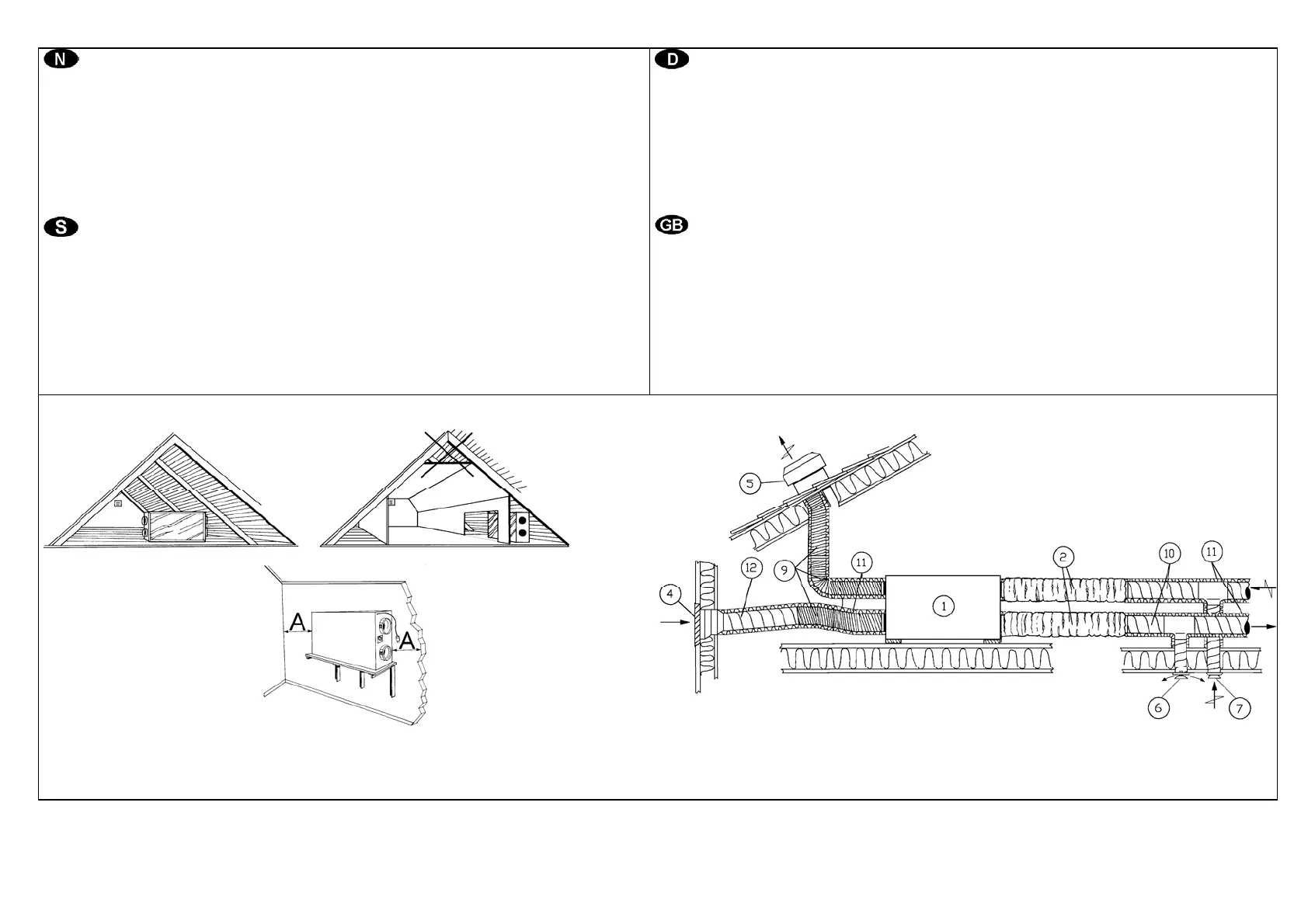

Fig. 1
