Anschließen

ACHTUNG

'
AchtenSieunbedingtdarauf,denEinheitunddieübrigenKomponentenerstdanneinzuschalten,nachdemalle
Anschlüssehergestelltwordensind.

'
AchtenSiestetsdarauf,denNetzschalterauszuschaltenunddenNetzsteckerdesNetzkabelsvonderNetzsteckdosezu
trennen,bevorSieirgendwelcheAnschlüsseherstellenoderändern.SchließenSiedasNetzkabelerstdannan,nachdem
alleanderenAnschlüssehergestelltwordensind.

'
ZurVermeidungderGefahreinerFehlfunktiondürfenSieNetzteil,StromquelleundGleichspannungskabelniemalsin
anderenalsdennachstehendgezeigtenKonfigurationenkombinieren.




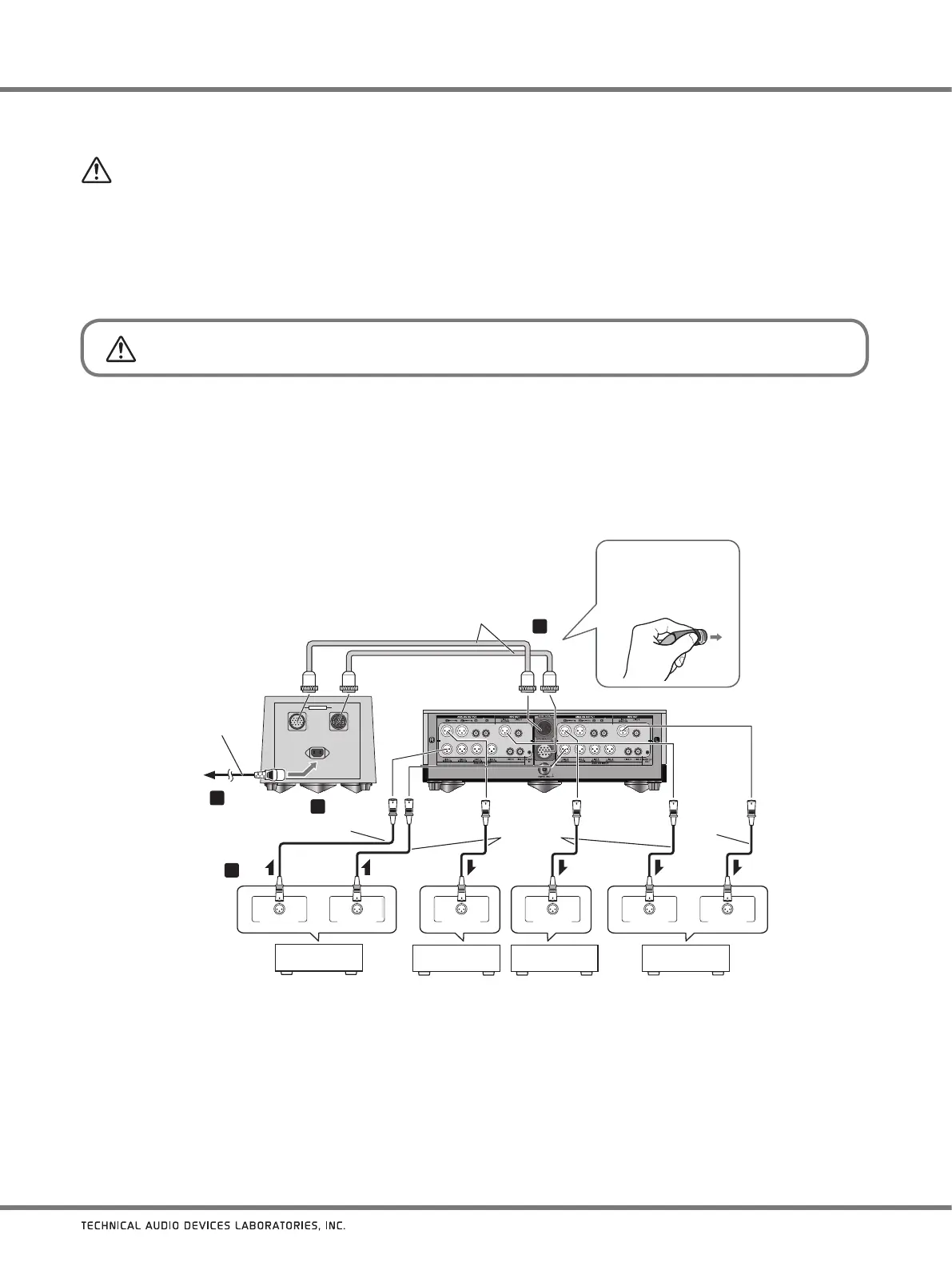

1. Verbinden Sie das Hauptgerät über die mitgelieferten Gleichstromkabel mit dem Netzgerät.
2. Schließen Sie die externen Geräte an den Vorverstärker an.
EinzelheitenzudenAnschlüssenfindenSieindenBedienungsanleitungenderjeweilsanzuschließendenexternen
Geräte.
3. Schließen Sie das mitgelieferte Netzkabel an den Netzeingang AC IN des Einheit an.
4. Schließen Sie den Netzstecker des Netzkabels an eine Standard- Netzsteckdose an (Modell für USA: 120 V Wechselstrom;
alle sonstigen Modelle: 220 V bis 240 V Wechselstrom).
DC2
AC IN
DC1
DC OUTPUT
4 1 2 3 4
R L
ANALOG OUTPUT REC OUT
INPUT
(BALANCED)
OUTPUT
(BALANCED)
OUTPUT
(BALANCED)
Netzgerät
Hauptgerät
CD-Player oder sonstiges Audiogerät
Gerät mit analogem Aufnahmeeingang
zwei Monostufen oder
Stereo-Leistungsverstärker
1
2
3
4
1
2
R RL
INPUT
(BALANCED)
L
INPUT
(BALANCED)
INPUT
(BALANCED)
R L
Netzkabel
(mitgeliefert)
Schieben Sie den Stecker des
Gleichstromkabels bis zum
Anschlag in die Buchse, und
drehen Sie dann den
Arretierring, um den Stecker in
der Buchse zu sichern.
Gleichstromkabel (mitgeliefert)
symmetrische
Kabel
(im Fachhandel
erhältlich)
symmetrische
Kabel
(im Fachhandel
erhältlich)
symmetrische Kabel
(im Fachhandel erhältlich)
an
Netzsteckdose
* Wenn das analoge Aufnahmegerät
mit symmetrischen Eingangsbuchsen
ausgestattet ist, stellen Sie den
Anschluss an den Buchsen LINE 3
her. Bei Verwendung eines Cinchka-
bels stellen Sie den Anschluss an den
Buchsen LINE 6 her.
DieobigeAbbildungzeigtdieVerwendungvonsymmetrischenKabeln.
VerwendenSiehandelsüblicheAudiokabelmitCinchsteckernzumHerstellenderAnschlüsseandenEingangsbuchsen5und
6sowieandenAusgangsbuchsen3,4oderRECOUT(LINE6).
'
Obwohl das Netzkabel des Gerätes abnehmbar ist, dürfen Sie nicht versuchen, ein anders als das
mitgelieferte Netzkabel zu verwenden.
