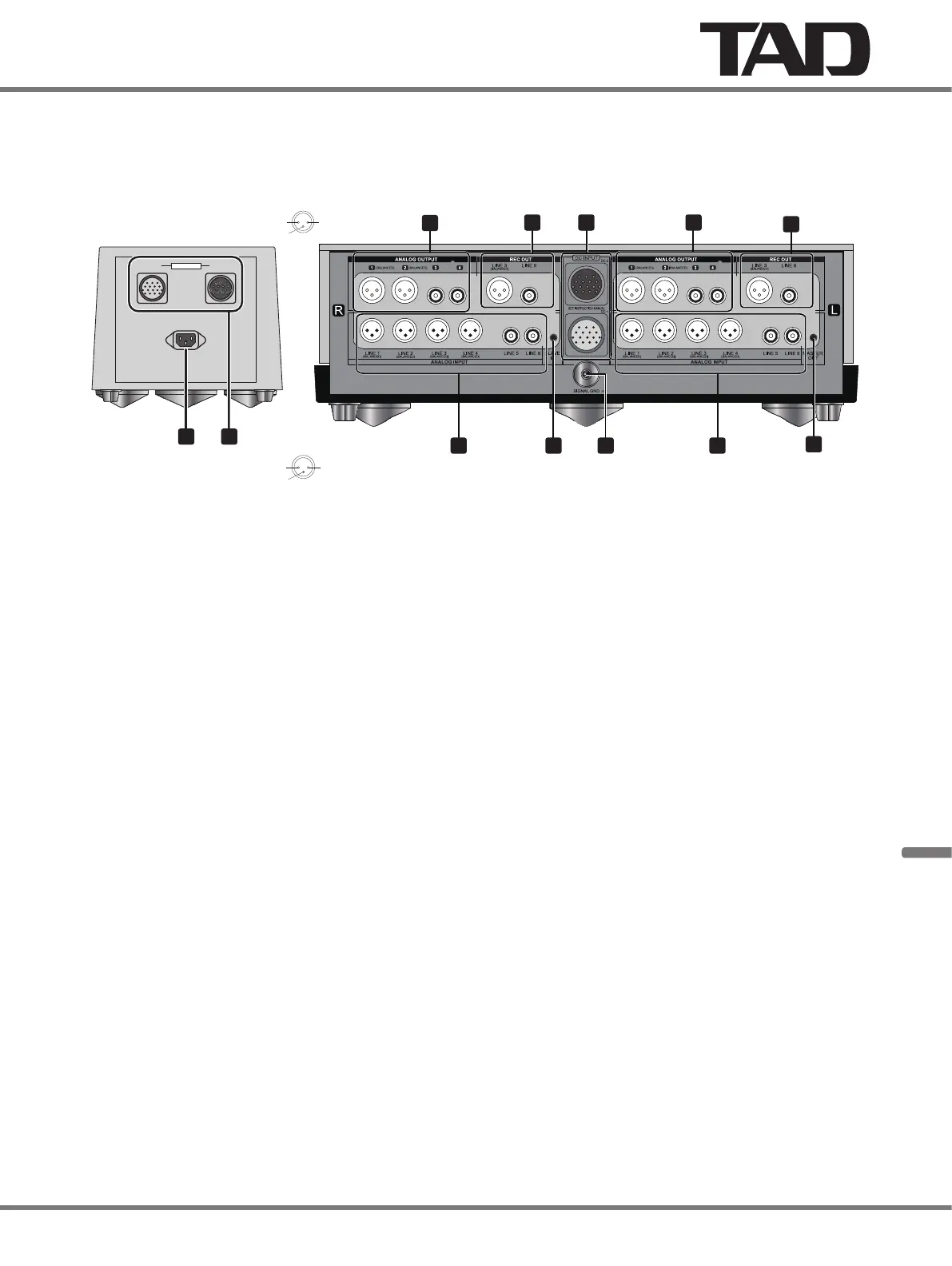

TAD-C700
主機後面板
DC2
AC IN
DC1
DC OUTPUT
1 2
3 4 5
3
4
6 7
9
6 7
8
1
2
3
2
1
3
3
4 5 3
4
9
6876
平衡輸出接頭
（等同於 XLR-3-32）
1 : 接地
2 : 熱
3 : 冷
1 : 接地
2 : 熱
3 : 冷
平衡輸入接頭
（等同於 XLR-3-31）
電源裝置
主機
1 AC IN 接頭
在此連接配件電源線。
2 DC OUTPUT 接頭（DC1/DC2）
請使用配件 DC 電線來連接電源裝置與主機。
3 ANALOG OUTPUT 接頭（R/L）
視您功率擴大機的接頭類型而定，您可選擇平衡（XLR-3-
32）或不平衡（RCA 針插孔）接頭。
4 REC OUT 接頭（LINE 3/LINE 6）
連接至類比錄製裝置。 設定 INPUT SELECTOR 以切換輸出。
選擇 LINE 3 輸入時，LINE 3 中不會輸出任何訊號。
選擇 LINE 6 輸入時，LINE 6 中不會輸出任何訊號。
5 DC INTPUT 接頭（DC1/DC2）
請使用配件 DC 電線來連接主機與電源裝置。
6 ANALOG INPUT 接頭（R/L）
依據裝置上使用的接頭類型，您可選擇平衡（XLR-3-31）
或不平衡（RCA 針插孔）。
7 SLAVE IN 插孔
有關詳細資訊，請參閱第 15 頁「連結多部前置擴大機」。
8 SIGNAL GND 接頭
使用線材來連接多部設備的訊號接地。可有效消除多部設
備間的極性差異，並在操作時提供更優異的穩定性。
請勿將安全接地線連接至此接頭。
9 MASTER OUT 插孔
有關詳細資訊，請參閱第 15 頁「連結多部前置擴大機」。
