T&S B-0133 - Instructions Générales

6
Instructions Générales
Noter: Si vous aller installer un nouveau
N°.12 sur N°.11, soyez certain de
l’installer dans une position verticale.
4. Régler la position de
Nº.15 pour permettre
Nº.10 à pendre sans
serrer et sans excercer
une contrainte sur
Nº.12.
3. Visser Nº.13 sur
Nº.14 et resserrer par le
main, puis resserrer
Nº.13 avec une clef
anglaise ce processus
aller resserrer aussi
Nº.14. Soyez certain
d’aligner Nº.10 au centre de l’évier,
directement en face de Nº.14 en resserrant.

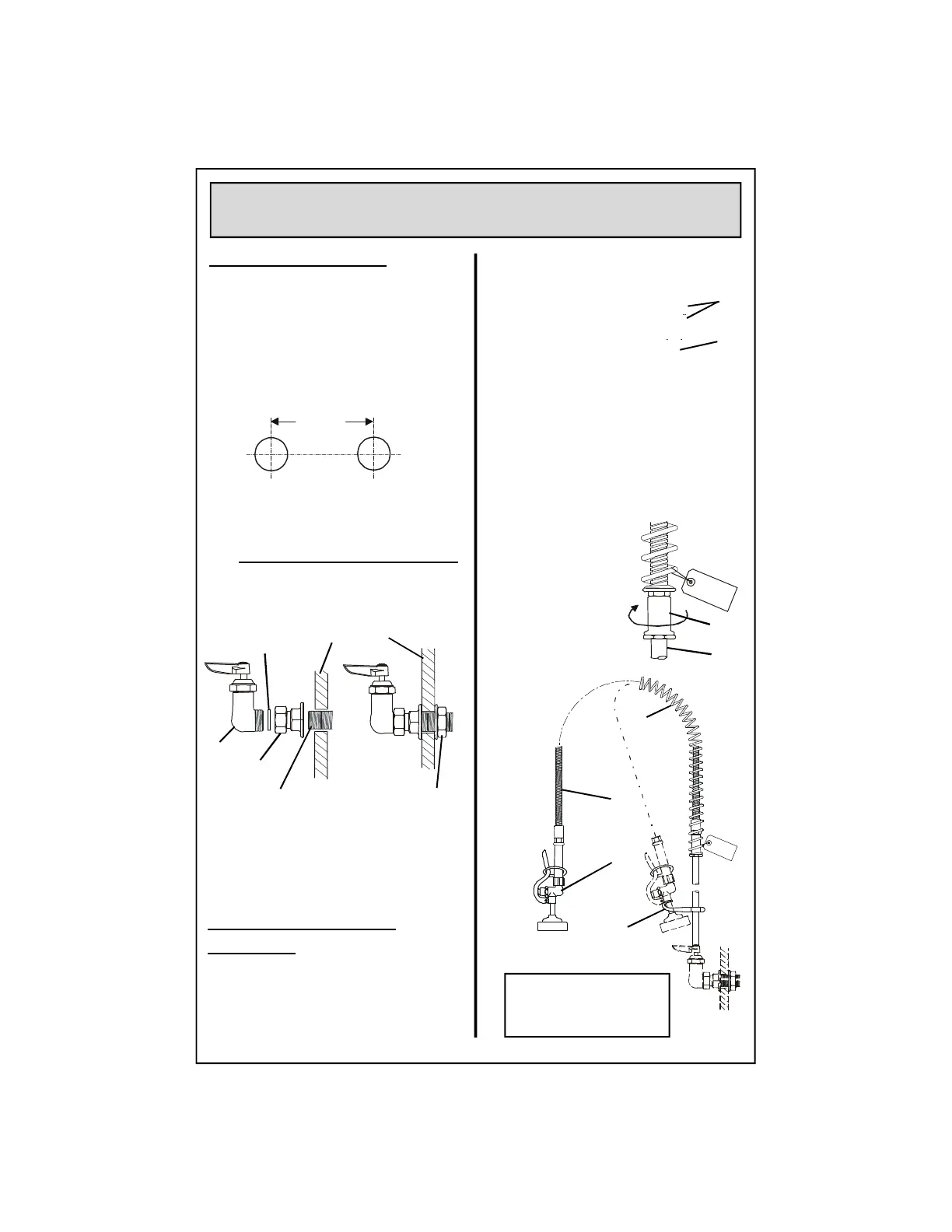

L’Installation Du Robinet:
1. Fermer la réserve de l’eau et égoutter la
tuyauterie. Percer deux (2) trous avec un
diamètre environs 3 cm dans le mur avec les
centres de 20 cm où vous installer N°.1.
2. Appliquer le ruban en Téflon ou le
composé pour les tuyaux aux tuyaux qui
fournir l’eau.
8”
[20cm]
Le garde-boue
ou le mur
3
3. Brancher N°.1 aux tuyaux qui fournir
l’eau en vissant N°.4 avec les centres
excentriques sur le raccord fournir par les
autres et resserrer Nº.4 par le main contre le
mur. Soyez certain que Nº.3 être à sa place.
L’écrou en arrière le mur, fournir par les
autres. Couper un peu les tuyaux qui fournir
l’eau si nécessaire.
4. Resserrer Nº.4 avec une clef anglaise.
5. Brancher les tuyaux qui four l’eau,
recommencer l’eau et vérifier s’il y a des
fuites.
15
14
12
11
10
13
14
BOTTOM
2
4
L’écrou
Le tuyau qui fournir l’eau
(fournir par les autres)
L’Installation De L’Élément
Pré-Rinçage:
1. Fermer la réserve de l’eau et égoutter la
tuyauterie. Appliquer le ruban en Téflon ou
le composé pour les tuyaux à chaque
extrémité de N°.14. Visser N°.14 dans N°.1
et resserrer par le main.
Avertissement: Fermer la
réserve de l’eau au robinet
quand on ne l’utiliser pas.
2. Faire glisser N°.15 sur N°.14
(à mi-chemin) et resserrer temporairement.
5. Recommencer
l’eau et vérifier s’il
y a des fuites.
15
