Funções, entradas e saídas

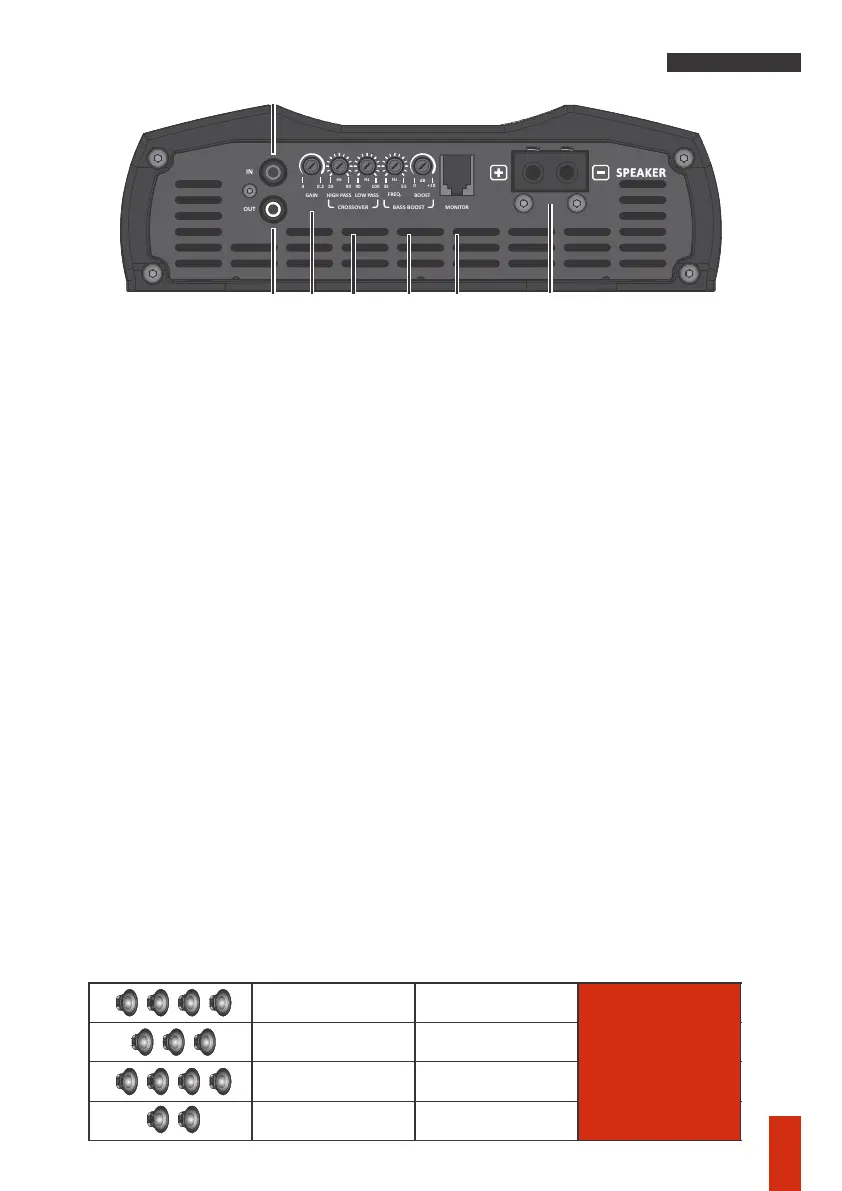

6 - MONITOR: Conexão para acessório que tem como função o monitoramento do a m p l i f i c a d o r, . . . . .
informando clipping e acionamento das proteções (Acessório incluso).
1 - IN: Entrada do sinal a ser amplificado. Conectar a mesma à saída RCA do CD / DVD Player, utilizando
cabo blindado de boa qualidade para evitar a captação de ruídos.
FILTRO LOW PASS (LPF): Ajuste variável de 90Hz a 10KHz, que determina o fim da frequência de
operação do amplificador.
FREQ.: Determina a frequência de atuação do Bass Boost de 35Hz a 55Hz.
BOOST: Reforço para os Sub-graves, com amplitude variável de 0 a +10dB na frequência definida em
FREQ.
2 - OUT: Saída de sinal de áudio. Envia o mesmo sinal de entrada (IN) para outro amplificador, permitindo
ligação em cascata.
5 - BASS BOOST
3 - GAIN: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis
de sinal de saída de praticamente todos os modelos de CD/DVD Player do mercado. É possível ajustar de
4V (sensibilidade mínima) até 0,2V (sensibilidade máxima).
Para associações de alto-falantes, a impedância a ser considerada é a impedância resultante:
4 - CROSSOVER
FILTRO HIGH PASS (HPF): Ajuste variável de 10Hz a 90Hz, que determina o início da frequência de
operação do amplificador.
7 - SPEAKER: Saída (positivo e negativo) para a conexão dos transdutores (alto-falantes). Seguir a
polaridade indicada.
SPEAKER
IN
OUT
MONITOR
0.2
GAIN
4
BASS BOOST
BOOST
+100
dB
FREQ.
55
35
Hz
Hz Hz
LOW PASS
9010
CROSSOVER
HIGH PASS
10K90
V
2
1
3
4
5
6 7
Alto-Falantes
Quantidade
Impedância
Potência
Impedância
Resultante
1 OHM
1.33 OHMS
4 x 4 OHMS
3 x 4 OHMS
2 OHMS2 x 4 OHMS
1.5 OHMS4 x 6 OHMS
PORTUGUÊS - BR
3000W RMS
To Next Page
