04
Amplificador em
funcionamento
Bateria com voltagem
abaixo de 9V
acima de 16V
Bateria com voltagem
Curto na saída ou entre terminal
de saida e GND
Temperatura acima do limite de
operação (>85°C)

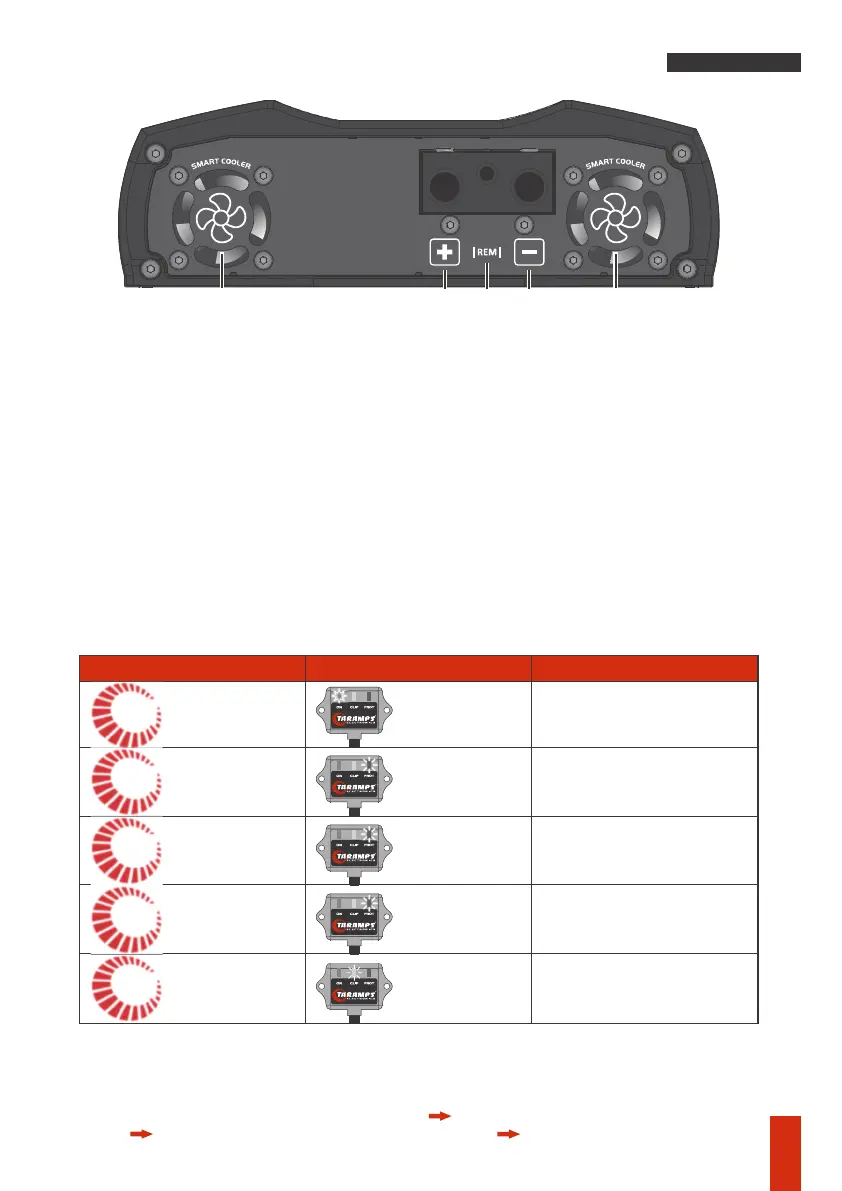

Conector de alimentação
1 - SMART COOLER: Este amplificador possui dois coolers de ventilação interna, e que não podem ser
obstruídos. Controlado por um sistema inteligente (Smart Cooler), o mesmo só funciona em velocidade máxima
quando necessário, garantindo maior vida útil do cooler e um funcionamento mais silencioso do seu
amplificador. Para perfeito funcionamento, o amplificador deve ser instalado em local seco e arejado.
Recomendamos não embutir o mesmo, para garantir uma ventilação adequada.
2 - TERMINAL DE ALIMENTAÇÃO POSITIVO: Usar cabo de no mínimo 21mm² e máximo 50mm² direto do
terminal positivo da bateria com fusível ou disjuntor (150A) o mais próximo possível da mesma.
4 - TERMINAL DE ALIMENTAÇÃO NEGATIVO: Usar cabo de no mínimo 21mm² e máximo 50mm² o mais curto
possível, ligado ao polo negativo da bateria.
3 - TERMINAL REMOTE: deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de 0,75mm².
Recomendamos que todo os cabos tenham as pontas estanhadas, para melhor contato elétrico.
Em casos de uso de barramento nos terminais, evitar o aperto com extensores na chave allen, pois torque
excessivo poderá causar a quebra do terminal.
Proteção de bateria baixa: Amplificador funcionando LED Vermelho (Monitor de LED) ou Smart LEDS,
pisca 2x LED Vermelho (monitor de LED) ou Smart LEDS, pisca 2x Amplificador reinicia.
A proteção térmica aguarda o resfriamento para então reiniciar.
Exemplo:
Caso entre em proteção, o amplificador será automaticamente reiniciado.
LEDs indicadores e sistema de proteção
POWER
INPUT
1 12
3 4
Monitor de Led
Condições
Smart LEDs
LEDs aceso -
Mostra nível
de áudio
LEDs piscando 2x
LEDs piscando 3x
LEDs piscando
6x por segundo
continuamente
LEDs piscando
1 segundo aceso
1 segundo apagado
LED azul aceso
LED vermelho
pisca 2x
LED vermelho
pisca 3x
LED vermelho
piscando 6x por
seg. continuamente
LED amarelo
piscando 1seg. aceso
1 seg. apagado
2x
3x
PORTUGUÊS - BR
