Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas
somente com o amplificador desligado.

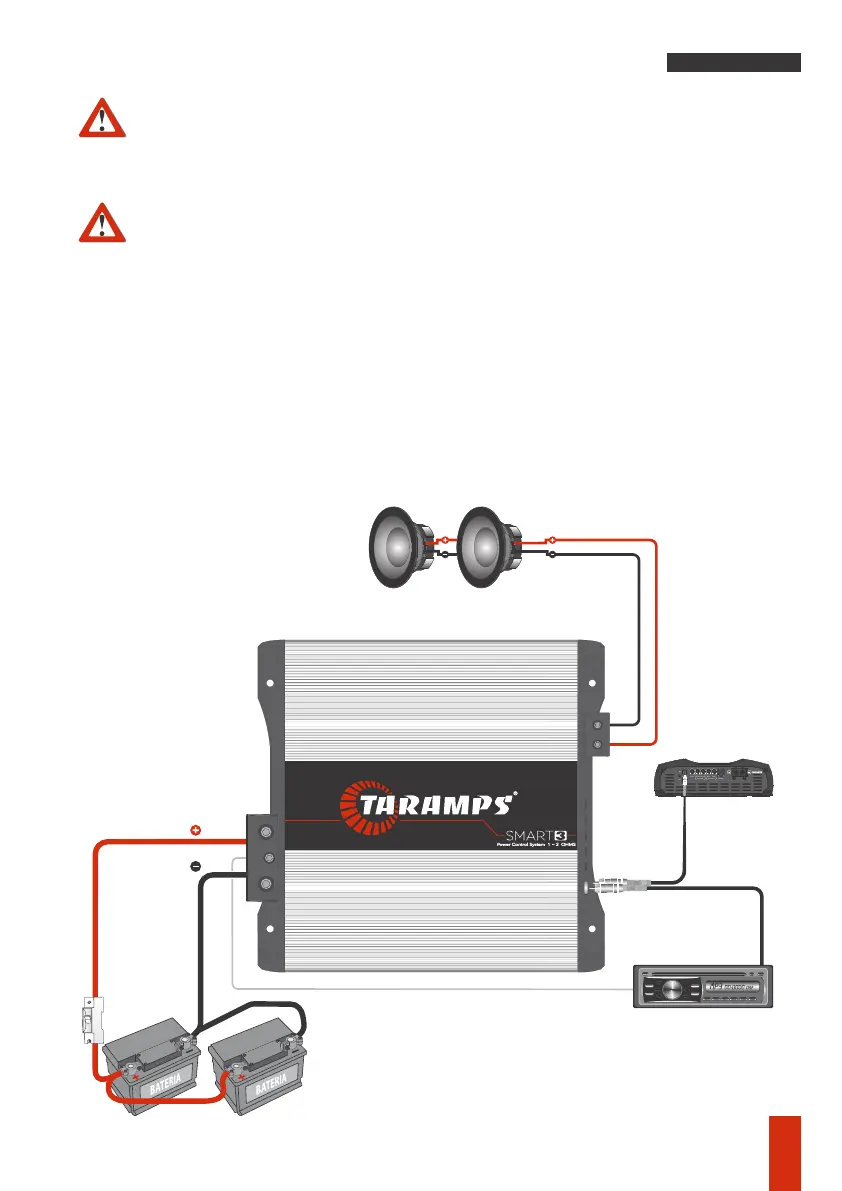

Instalação
*Calculado considerando um comprimento máximo de 4m. Para distância maior,
aumentar a bitola dos cabos.
Cabo de alimentação positivo / negativo*______________ Min. 21mm² / Max. 50mm²
Bitolas dos cabos de saída*___________________________________________ 6mm²
Atenção: O uso de fiação com bitola inferior ao recomendado pode causar perda de
potência e sobreaquecimento da fiação.
Fusível ou disjuntor de proteção________________________________________150A
É obrigatório a instalação de fusíveis ou disjuntores de proteção o mais próximo da(s)
bateria(s).
Bitola do cabo remote ____________________________________________ 0,75mm²
Observe a polaridade. Nunca inverta os cabos de alimentação, sob risco de danos ao
amplificador.
Obs: Capacidade requerida do banco de baterias:
Mínimo 150Ah
Bitola de fiação e fusível recomendados
OBS: Em caso de drivers é indispensável a
instalação de filtro passivo no terminal
positivo dos mesmos (Consulte manual
do fabricante).
05
SPEAKER
IN
OUT
MONITOR
0.2
GAIN
4
BASS BOOST
BOOST
+100
dB
FREQ.
55
35
Hz
Hz Hz
LOW PASS
9010
CROSSOVER
HIGH PASS
10K90
V
Imagens Ilustrativas
Cabo Remote 0,75mm² / 18 AWG
DISJUNTOR
50mm² (1/0 AWG)
6mm² (9 AWG)
50mm² (1/0 AWG)
6mm² (9 AWG)
CD/DVD Player
Outro Amplificador
IN - ENTRADA
OUT - SAÍDA
Cabos RCA
Taramps
GND
12V
PORTUGUÊS - BR
