Taski aquamat 20 - Aufbaubersicht

29

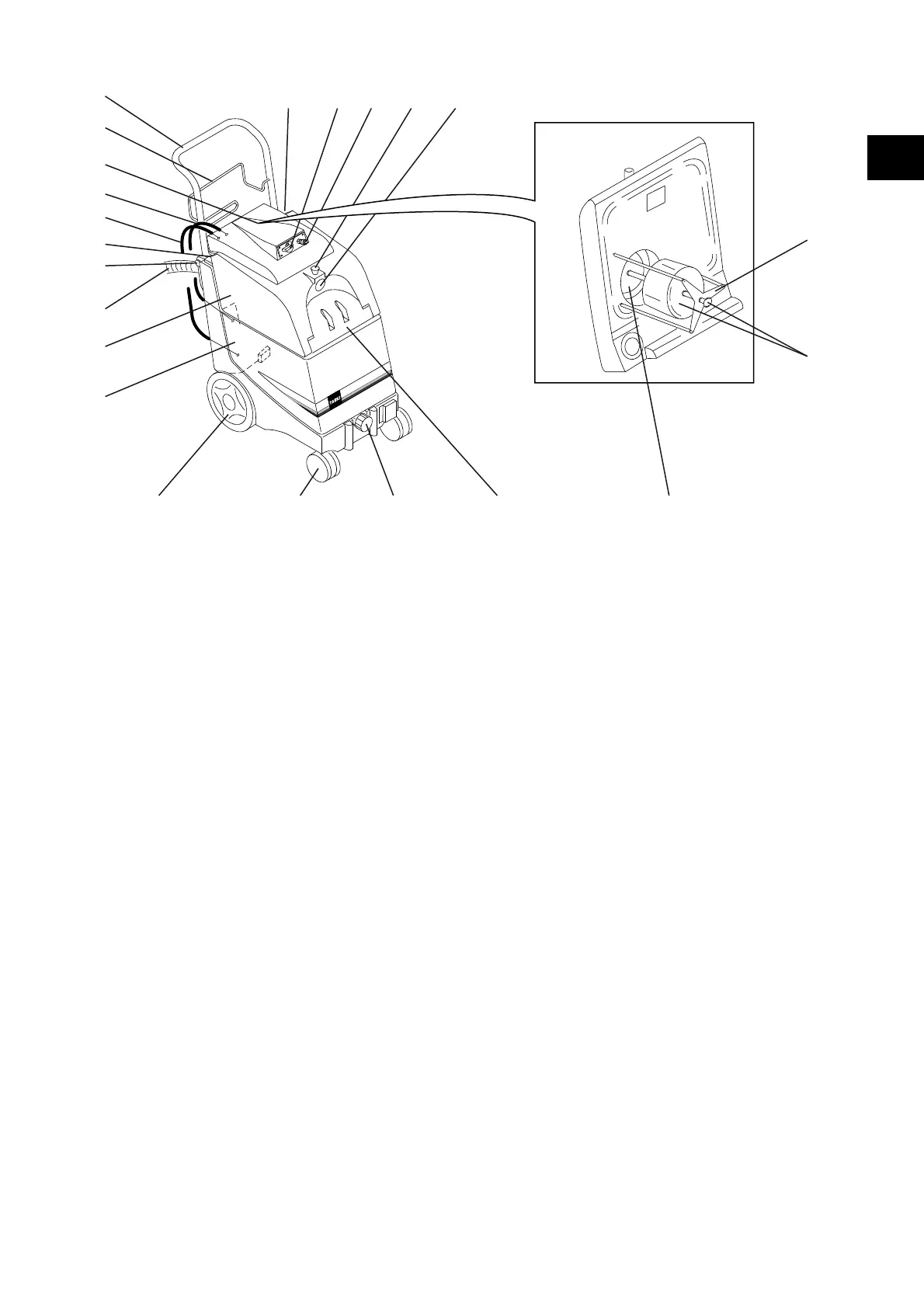

Aufbauübersicht
67 Stossbügel abklappbar
68 Bügel für Netzkabelaufwicklung
69 Deckel (abnehmbar)
70 Rückfuhrschlauch Wasserüberschuss
71 Ausgangsleitung Pumpe
72 Wippschalter Vakuum
73 Entriegelungsknopf für Stossbügel
74 Ablassschlauch Schmutzwasser
75 Schmutzwassertank
76 Frischwassertank
77 Laufrad
78 Lenkrolle
79 Einschubfilter mit Verschlussdeckel für Frischwas-
ser
80 Deckel zu Frischwassertank
81 Schmutzsieb
82 Schwimmkörper und Verschlussknopf
83 Schwimmerschutz
84 Anschluss Saugschlauch
85 Verriegelungsknopf für Saugschlauch
86 Anschluss Sprühwasserschlauch
87 Drehknopf Wassermengeregulierung
88 Wippschalter Pumpe
1 1819202122
2
4
5
6
7
8
9
10
11 12 13 1514
3
16
17
DE
