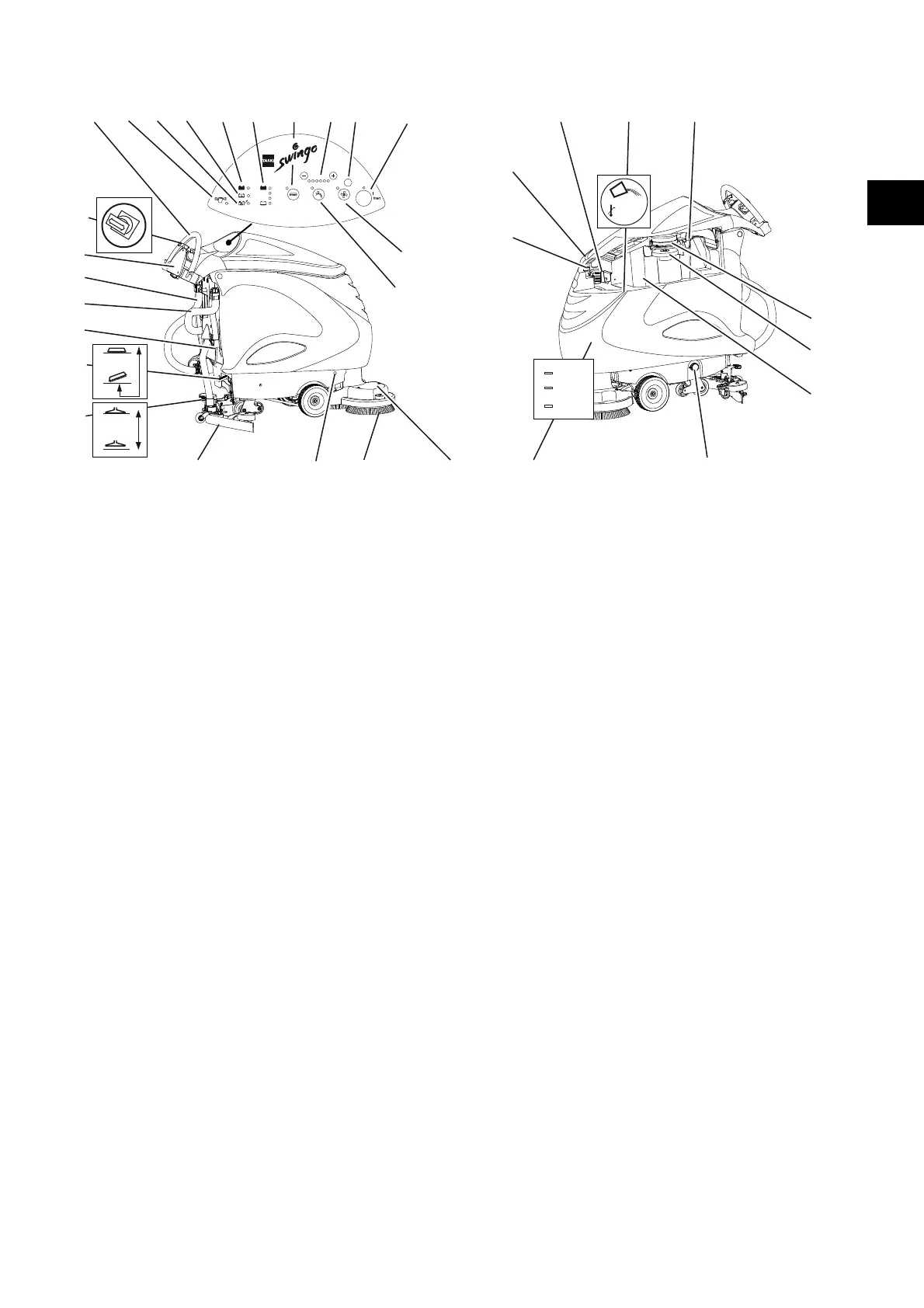

Aufbauübersicht
1 Fahrschalter
2 Betriebsstundenzähler (Option)
3 Entleerschlauch Reinigungslösung (blauer Deckel)
4 Entleerschlauch Schmutzwasser (roter Deckel)
5 Batterietrennstecker (Codierung)
6 Variante: Fusspedal Werkzeug
7 Fusspedal Saugdüse
8 Saugdüse
9 Option: Schloss Batterieraum
10 Werkzeug (Bürsten, Pads, etc.)
11 Werkzeugaggregat
12 Anzeige Füllhöhe
13 Filter Frischwassertank
14 Schmutzwassertank
15 Schwimmer (Überfüllsicherung Schmutzwasser-
tank)
16 Saugfilter
17 Grobschmutzkorb
18 Frischwassertank
19 Dosierhilfe
20 Tankdeckel
21 Tankdeckel-Entriegelung
22 Taste Reinigungslösung Zufuhr EIN / AUS
23 Taste Saugaggregat EIN / AUS
24 Schlüsselschalter
25 Taste ECO-Mode EIN / AUS
26 Tasten Reinigungslösung Zufuhr Menge (+ / -)
27 Taste Werkzeugantrieb EIN / AUS (nur bei 1255B
EBU)
28 Batteriestandsanzeige
29 Anzeige Batterie ist geladen
30 Anzeige Batterie wird geladen
31 Anzeige Störung Batterie/Netzgerät
32 Anzeige Service
33 Fahrgriff
7
8910
6
3
4
5
33
1
293031 28 27 26 25
24
23
22
Eco
32
2
11 12
18 1719
13
14
15
16
21
20
max.60°C
max.140°F
MAX
3/4
1/2
DE
