7
D727M
N°2 Funzione 2 o 4 tempi
OFF: nelle stesse condizioni, la stessa serie di comandi di apertura-chiusura induce il
cancello ad una STOP-APERTURA-CHIUSURA-STOP-APERTURA-STOP, ecc.
(funzione passo-passo).
ON: ad automazione funzionante, una serie di comandi di apertura-chiusura induce il
cancello ad una APERTURA-CHIUSURA-APERTURA-CHIUSURA, ecc..
N°3 No reverse:
OFF: il cancello in fase di apertura ignora I comandi di chiusura
ON: il cancello si comporta secondo la regolazione del dip-switch 2
N°4 Funzione orologio:
OFF: l’ingresso pulsante apre-chiude mantiene il funzionamento standard.
ON: è possibile utilizzare un timer (esempio settimanale) collegato all’ingresso del pulsante
apre-chiude per mantenere aperto il cancello in determinate fascie orarie e permetterne
poi la richiusura automaitca.
N°5 Esclusione prelampeggio:
OFF: il lampeggiante inizia il lampeggio quando viene alimentata l’automazione.
ON: il lampeggiante inizia il lampeggio alcuni secondi prima che venga alimentata
l’automazione e viene effettuata la verifica delle fotocellule.

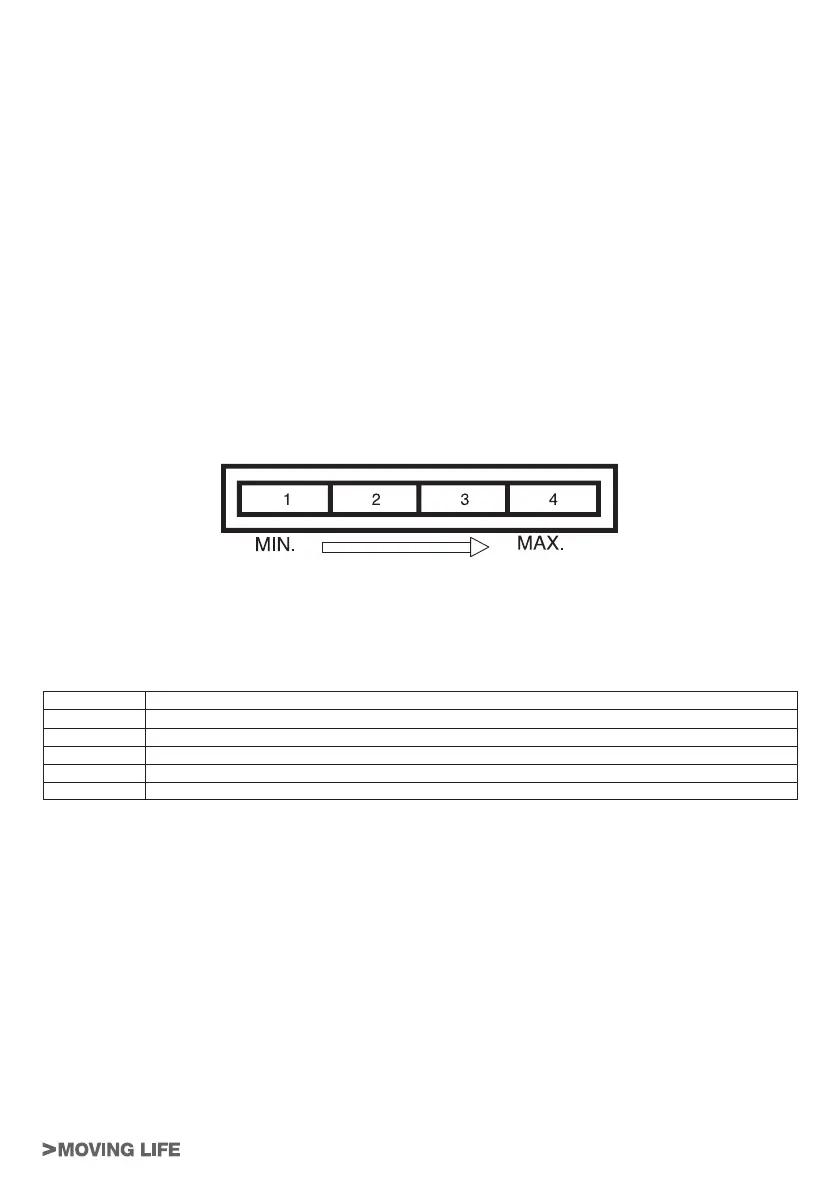

REGOLAZIONE POTENZA
La regolazione della potenza viene effettuata tramite un regolatore a quattro posizioni, che va da 1
(minima potenza) a 4 (massima potenza). Agendo sul dispositivo è possibile regolare direttamente
dalla centrale di comando la forza degli operatori.
LED DI DIAGNOSI
I led verdi segnalano la presenza di contatti normalmente chiusi, pertanto devono essere sempre
accesi se non vi sono problemi nell’impianto. I led rossi segnalano invece dei contatti normalmente
aperti, quindi si accendono solamente quando vengono utilizzati (ad eccezione del led 1 che rimane
sempre acceso per segnare la presenza di alimentazione):
DL1 Rosso=segnala la presenza di alimentazione 24Vac.
DL2 Rosso=segnala il funzionamento del comando APRE-CHIUDE.
DL3 Rosso=segnala il funzionamento del comando PEDONALE.
DL4 Verde=segnala il funzionamento del comando di STOP.
DL5 Verde=segnala il funzionamento dell’ingresso fotocellula esterna.
DL6 Verde=segnala il funzionamento dell’ingresso fotocellula interna.
MALFUNZIONAMENTI: POSSIBILI CAUSE E RIMEDI
1- L’automazione non parte
a- Verificare con lo strumento (Multimetro) la presenza dell’alimentazione 230Vac;
b- Verificare che i contatti N.C. della scheda siano effettivamente normalmente chiusi (3 led verdi
accesi);
c- Impostare il dip 4 (funzione orologio) su ON, il dip 5 (fototest) su OFF;
d- Controllare con lo strumento (Multimetro) che i fusibili siano integri.
2- Il radiocomando ha poca portata
a- Collegare l’antenna radio sui morsetti presenti sulla scheda ricevente e non sui morsetti 24-25
della scheda di comando (per frequenza 433,92 MHz);
b- Controllare che il collegamento della massa e del segnale dell’antenna non sia invertito;
c- Non eseguire giunzioni per allungare il cavo dell’antenna;
d- Non installare l’antenna in posizioni basse o in posizioni nascoste dalla muratura o dal
pilastro;
e- Controllare lo stato delle pile del radiocomando.
3- Il cancello si apre al contrario
Invertire tra loro i collegamenti dei motori sulla morsettiera (morsetti 5 e 7 per il motore1; morsetti
8 e 10 per il motore2);
