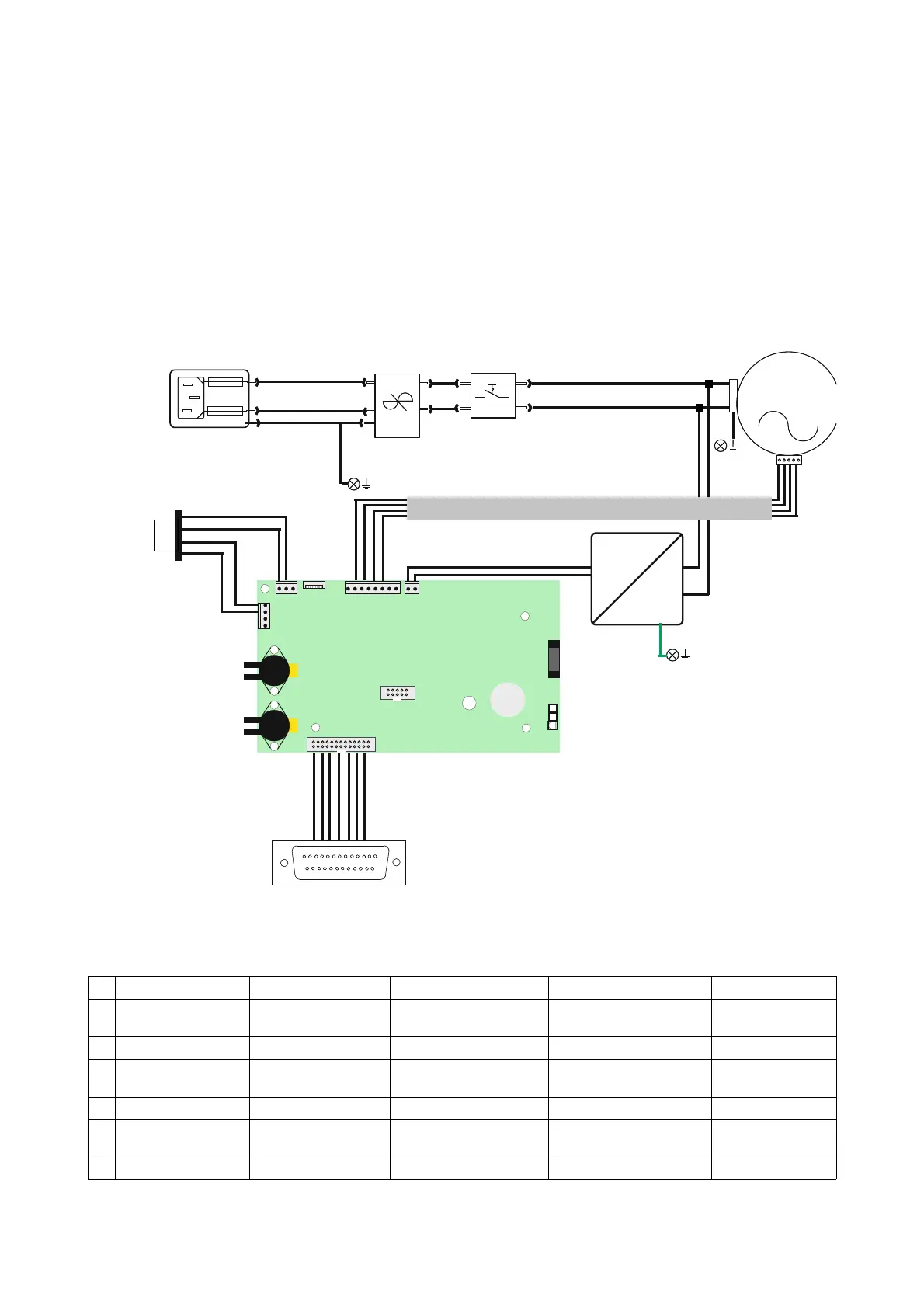

9 Schaltplan
FP150, FP150 Dental
1 2x Sicherung 2x Fuse 2 x fusibles 2 fusibles 2 Fusibili
2 Netzeingangsfilter Line filter Filtre entrée du réseau Filtro de entrada de red Filtro ingresso rete di
alimentazione
3 Netzschalter Mains switch Interrupteur d'alimentation Interruptor de red Interruttore di rete
4 Betriebsstundenzähler Hour counter Compteur d'heures de
service
Contador de horas de
servicio
Contaore di servizio
5 EC Motor EC Motor Turbine EC Turbina EC Turbina EC
6 Steuerplatine Control panel Platine de commande Pletina de control Scheda di circuito di
comando
7 Schnittstelle Interface Interface Interfaz Interfaccia
46-236
Netzschalter/
ON/OFF switch
Marche/arrét
Netzfilter/
Line-Filter/
Filtre réseau
M
Steuerschnittstelle D-Sub 25pol./
Interface D-Sub 25 pol.
M
Sensor P1
Interface SubD25
Programer
Buzzer
Battery
Fuse T1A
24V 50W Input
Turbine / Blower
Front
Label
Slider
Cleaning Valve 1
Cleaning Valve 2
+
-
+
-
+
-
+ - +
-
Power Input
100-230V 50/60 Hz
Sensor P2
Netzeingang
mit Sicherungen/
Netz entrance/
Réseau Entrée
2x 10A T
85-264VAC
24V DC
Schaltnetzteil /
Power supply
L
N
V+
V-
Schnittstelle Abreinigung,
Abreinigungsschieber/
Interface Cleaning module,
slide valve
1 2
3
5
6
7
10
