Pin 01
Pin 02
Pin 03
Pin 04
Pin 05
Pin 06
Pin 07
RS232 GND
Rs232 TXD (Output)
Rs232 RXD (Input)
Vorwarnstufe Filtervoll invertiert (Öffner)
Vorwarnstufe Filtervoll (Gemeinsamer Kontakt)
Vorwarnstufe Filtervoll (Schließer)
Pin 08
Run/Standby (+)
Run/Standby (-)
Pin 09
Pin 10
Jump er Run/Standby
Jump er Run/Standby
Pin 11
Pin 12
Pin 13
Drehzahlmeldung (Öffner)
Drehzahl / Temp eratur (Gemeinsamer Kontakt)
Temperaturmeldung (Öffner)
Pin 14
Pin 15
Analoge ingang Externe Drehzahlregelung (-)
Analoge ingang Externe Drehzahlregelung (+)
Pin 16
Pin 17
Sammelfehler (Öffner)
Sammelfehler (Öffner)
Pin 18
Pin 19
Eingang Start Extern e Abreinigun g (+)
Eingang Start Extern e Abreinigun g (-)
Pin 20
Pin 21
Pin 22
Pin 23
frei
frei
frei
Pin 24
Pin 25
frei
Hilfspannungsquelle (+24V DC)
Hilfsspannungsquelle (GND)
Pin 25
- Rs232 Sch nittstelle
- Zugang Meldungsspeicher / Programmierung
- A n Anla gen der LN, GL, FP-Serie
- Vorwarnung dass Filter zu ca. 75% gesättigt
- Relaiskontakte
- Umschaltung zwischen Run / Stan dby Modus
- Spannung 12-30V DC anlegen
- Nur aktiv, wenn Jumper Pin 9 +10 geschlossen
- Legt den Einsch altzustand der Anlage fest
- Offen: Run Modu s
- Geschlossen : Standby Modus - Voraussetzung
für Steue rung über Pin 7+8
- Meldung, ob Drehzah l > min. Saugleistung
- Einspeisekontakt für Pin 11 und Pin 12
- Meldung, ob Te mp. in Ordnung
- Dreh zahlregelung von extern über Schnittstelle
- Spannung zwischen 3-10V DC a nlegen
- Min. 10mA Stromb elastbarkeit notwendig
- Externes Signal dominant
- Gemeinsame Meldung
Temp.fehler, Drehza hlfe hler,
Filtervoll 100%
- Filterpatronenabreinigung von extern starten
- Startet Abreinigungszyklus (steigende Flanke)
- Nur an FP/FPV-Serie verfügbar
- 24V / 10mA
- Keine Spannung anleg en!
- Max. 200mA Belastbarkeit
- Keine Spannung anlegen!
Pin 01

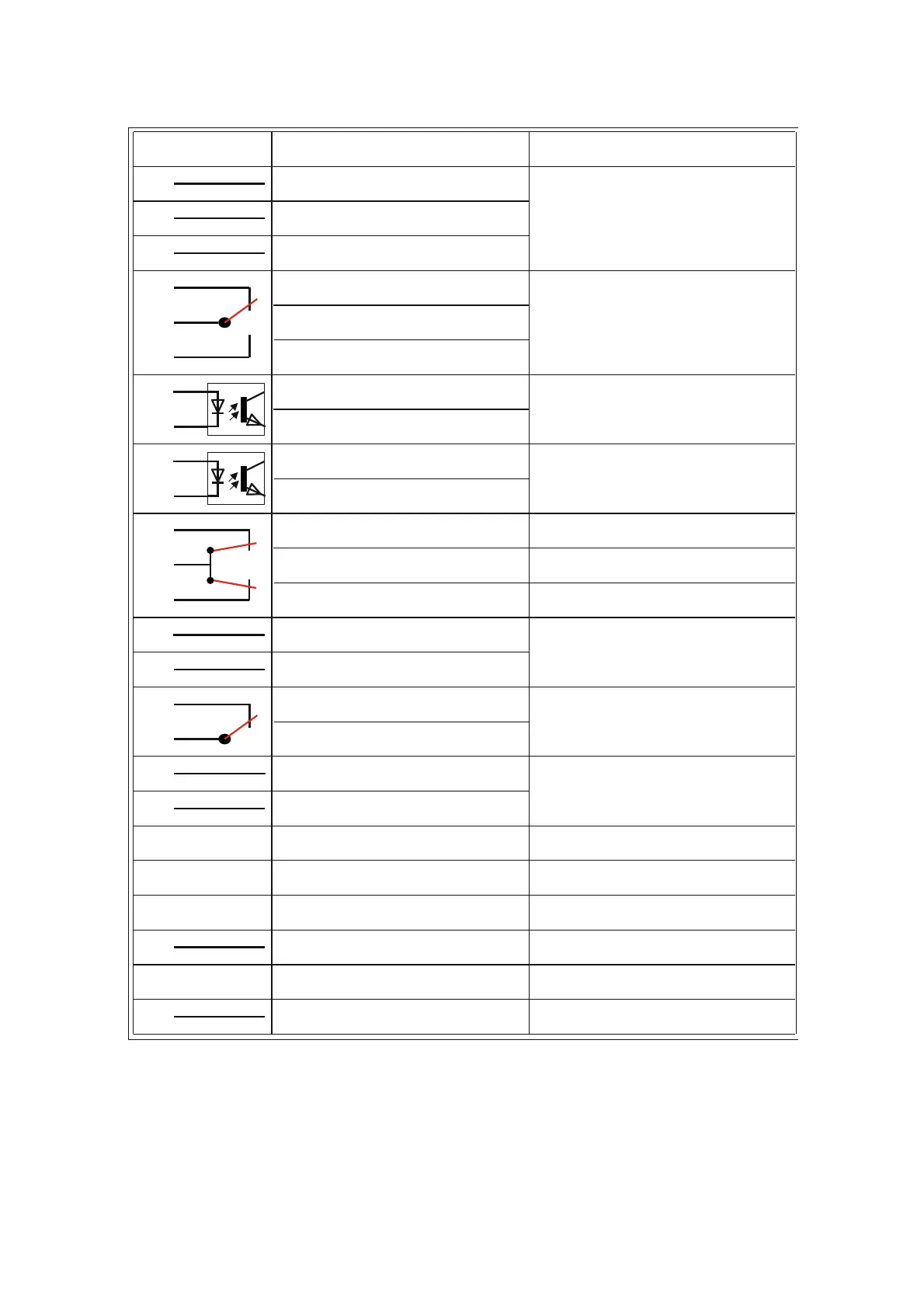

Schnittstelle Sub-D25
RS232 GND
Signal Beschreibung
