64 65

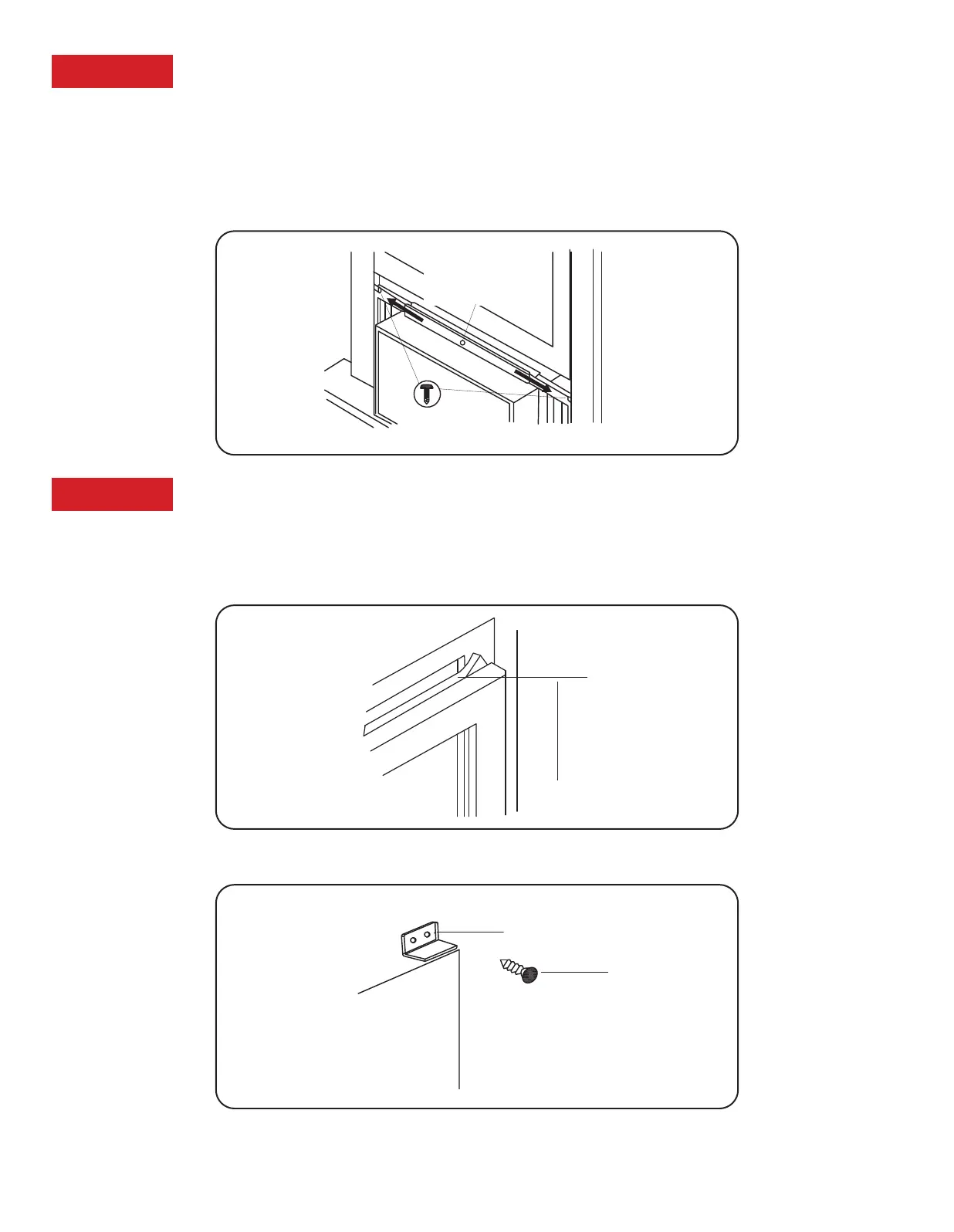

Étape 6 : Ouverture des panneaux accordéon
1. Soulevez doucement la fenêtre pour exposer le panneau accordéon et le cadre du panneau.
Desserrez les vis de verrouillage pour que les panneaux d’accordéon glissent facilement.
2. Étirez chaque panneau pour remplir complètement la largeur de la fenêtre. Serrer les vis de
verrouillage lorsque les panneaux sont complètement déployés.
Fermoir de châssis
Joint du cadre
de fenêtre
Vis six
pans 5/8 po
Vis six pans 5/8 po
Vis six
pans ½ po
Étape 7 : Installation du verrou de fenêtre et du joint de cadre
1. Ajustez le joint de cadre en fonction de la largeur de la fenêtre. Insérez le joint de cadre dans
l’espace entre les cadres supérieur et inférieur.
Fermoir de châssis
Joint du cadre
de fenêtre
Vis six
pans 5/8 po
Vis six pans 5/8 po
Vis six
pans ½ po
2. Fixez la serrure de cadre à angle droit, tel qu’illustré.
Fermoir de châssis
Joint du cadre
de fenêtre
Vis six
pans 5/8 po
Vis six pans 5/8 po
Vis six
pans ½ po
