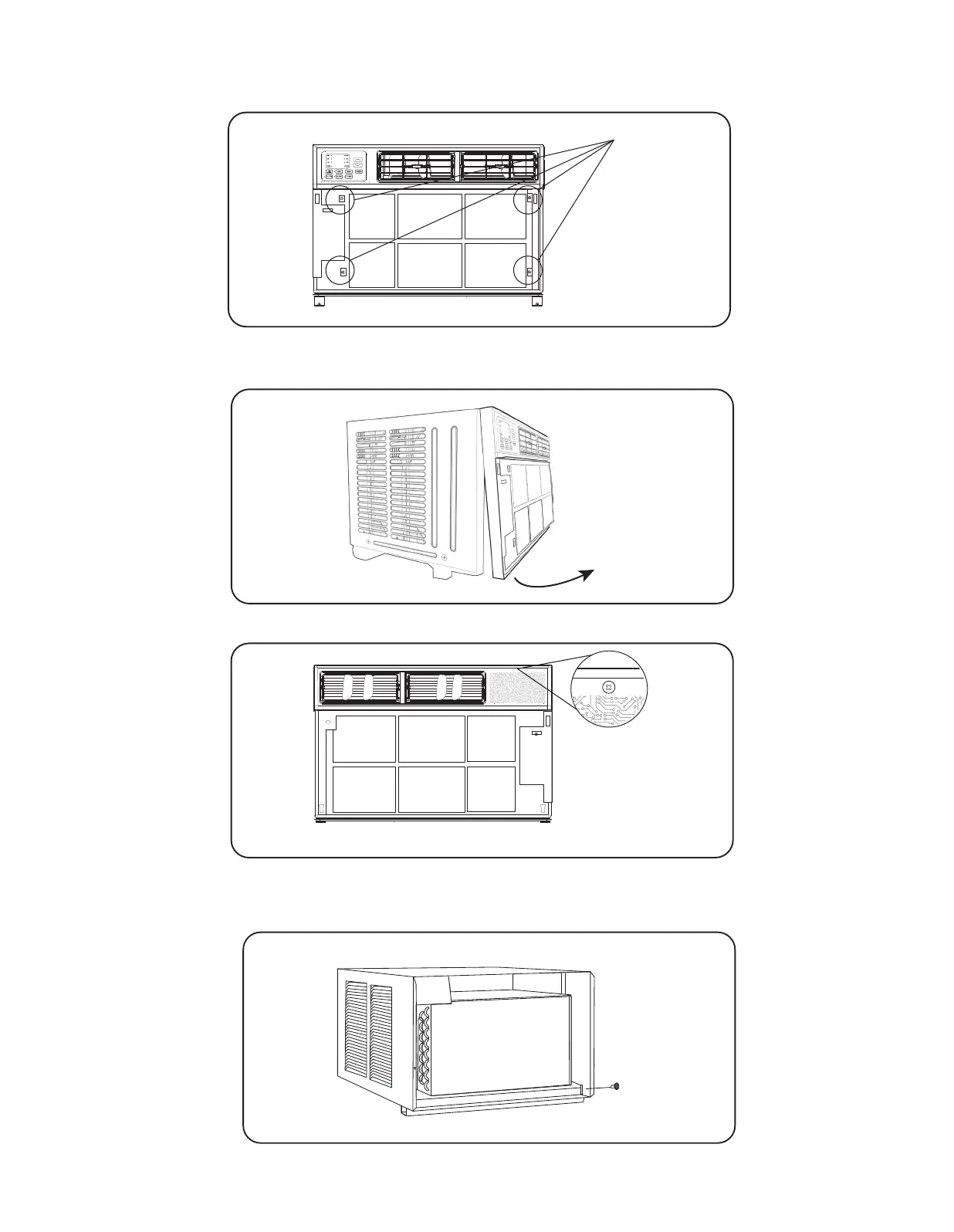

3. Localice los cuatro tornillos de la placa frontal y retírelos. Estos tornillos deberán ser reinstalados
antes de montar el aire acondicionado (FIG.3 arriba).
Tornillo
Lado invertido del panel frontal
Panel frontal
Quite el filtro
Tornillos
4. Después de quitar los tornillos, tire suavemente de la placa frontal del gabinete del aire
acondicionado (Fig. 4 y 5).
Tornillo
Lado invertido del panel frontal
Panel frontal
Quite el filtro
Tornillos
5. Retire el tornillo del panel de control del panel frontal (FIG. 6)
Tornillo
Lado invertido del panel frontal
Panel frontal
Quite el filtro
Tornillos
QUITAR EL CHASIS
1. Retire los seis tornillos del gabinete. (Hay dos tornillos en la parte superior, izquierdo y derecho.)
Delantero
Delantero
No tire ni levante en esta parte,
ya que podría dañar la unidad.
Junta de espuma y
riel angular superior
Retenedor
lateral
Retenedor lateral
Panel de relleno
de ventanas
NOTA: Por razones de seguridad, se deben utilizar
los 4 tornillos para fijar el riel
Panel de relleno
de ventanas
