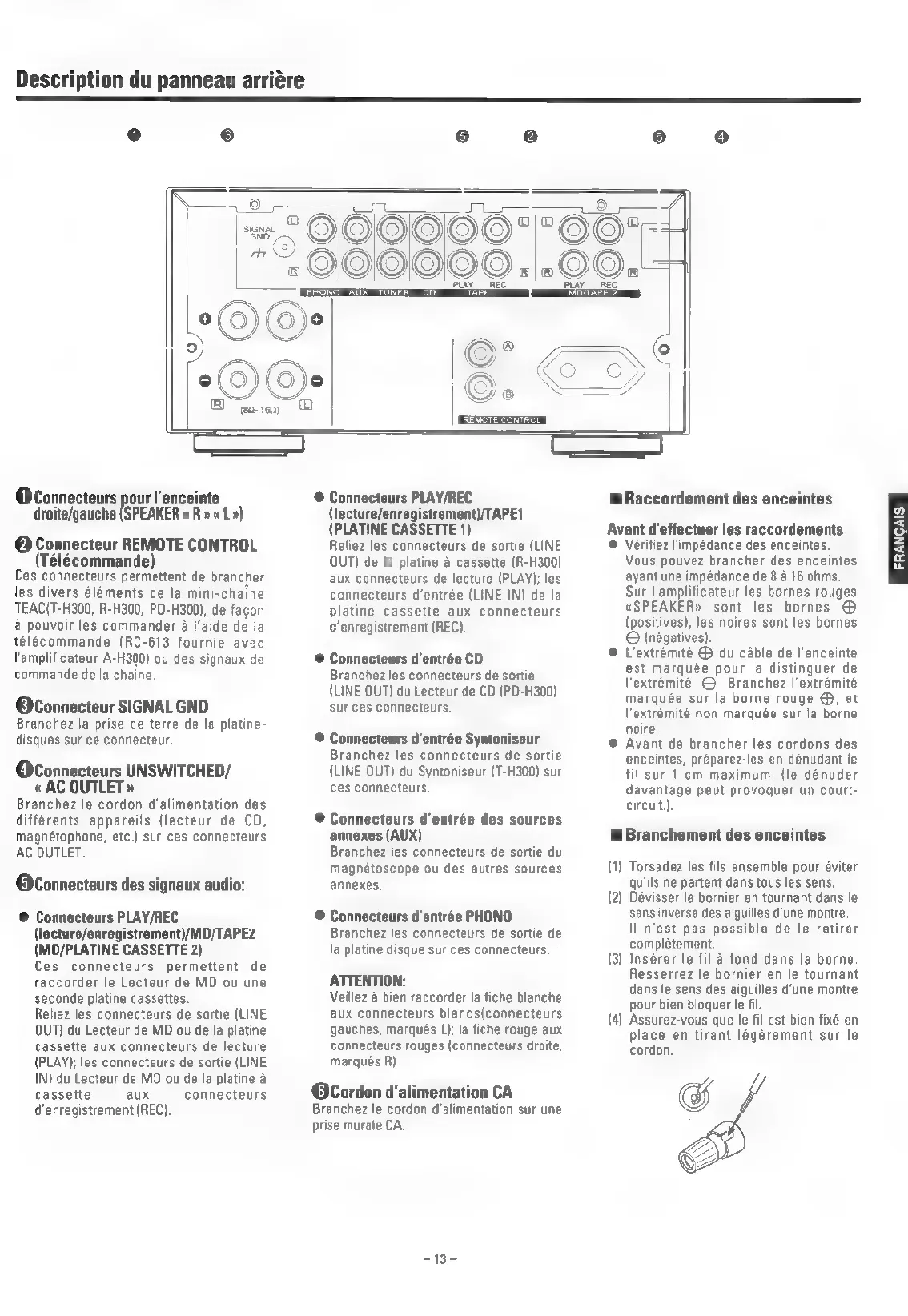

Description du panneau arriére
e ©
(0-160)
@Connecteurs pour I'enceinte
droite/gauche (SPEAKER « R » « L»)
@ Connecteur REMOTE CONTROL
(Télécommande)
Ces connecteurs permettent de brancher
les divers éléments de la mini-chaine
TEAC(T-H300, R-H300, PD-H300), de facon
4 pouvoir les commander a l'aide de la
télécommande (RC-613 fournie avec
l'amplificateur A-H300) ou des signaux de
commande de la chaine.
@Connecteur SIGNAL GND
Branchez la prise de terre de la platine-
disques sur ce connecteur.
@Connecteurs UNSWITCHED/
« AC OUTLET »
Branchez le cordon d’alimentation des
différents appareils (lecteur de CD,
magnétophone, etc.) sur ces connecteurs
AC OUTLET.
@Connecteurs des signaux audio:
© Connecteurs PLAY/REC
(lecture/enregistrement)/MD/TAPE2
(MD/PLATINE CASSETTE 2)
Ces connecteurs permettent de
raccorder le Lecteur de MD ou une
seconde platine cassettes.
Reliez les connecteurs de sortie (LINE
OUT) du Lecteur de MD ou de la platine
cassette aux connecteurs de lecture
(PLAY); les connecteurs de sortie (LINE
IN) du Lecteur de MD ou de la platine a
cassette aux connecteurs
d’enregistrement (REC).
PHONO AUX TUNER. CO
°
REMOTE CONTROL
© Connecteurs PLAY/REC
(lecture/enregistrement)/TAPE1
(PLATINE CASSETTE 1)
Reliez les connecteurs de sortie (LINE
QUT) de la platine a cassette (R-H300)
aux connecteurs de lecture (PLAY); les
connecteurs d’entrée (LINE IN) de la
platine cassette aux connecteurs
d’enregistrement (REC).
© Connecteurs d’entrée CD
Branchez les connecteurs de sortie
(LINE OUT) du Lecteur de CD (PD-H300)
sur ces connecteurs.
© Connecteurs d’entrée Syntoniseur
Branchez les connecteurs de sortie
(LINE OUT) du Syntoniseur (T-H300) sur
ces connecteurs.
© Connecteurs d’entrée des sources
annexes (AUX)
Branchez les connecteurs de sortie du
Magnétoscope ou des autres sources
annexes.
© Connecteurs d’entreée PHONO
Branchez les connecteurs de sortie de
la platine disque sur ces connecteurs.
ATTENTION:
Veillez a bien raccorder la fiche blanche
aux connecteurs blancs(connecteurs
gauches, marqués L); la fiche rouge aux
connecteurs rouges (connecteurs droite,
marqués R).
OCordon d’alimentation CA
Branchez le cordon d’alimentation sur une
prise murale CA.
-13-
mRaccordement des enceintes
Avant d’effectuer les raccordements
© Vérifiez 'impédance des enceintes.
Vous pouvez brancher des enceintes
ayant une impédance de 8 a 16 ohms.
Sur l’amplificateur les bornes rouges
«SPEAKER» sont les bornes ®
(positives), les noires sont les bornes
© (négatives).
©@ L'extrémité ® du cable de I’enceinte
est marquée pour la distinguer de
Vextremité ©. Branchez l'extremité
marquée sur la borne rouge @, et
l'extrémité non marquée sur la borne
noire.
Avant de brancher les cordons des
enceintes, préparez-les en dénudant le
fil sur 1 cm maximum. (le dénuder
davantage peut provoquer un court-
circuit,).
mBranchement des enceintes
(1) Torsadez les fils ensemble pour éviter
qu’ils ne partent dans tous les sens.
(2) Dévisser le bornier en tournant dans le
sens inverse des aiguilles d'une montre.
Il n'est pas possible de le retirer
complétement.
Insérer le fil & fond dans la borne
Resserrez le bornier en le tournant
dans le sens des aiguilles d'une montre
pour bien bloquer le fil.
Assurez-vous que le fil est bien fixe en
place en tirant légérement sur le
cordon.
(3
(4
