Teac A-H300 - Page 37

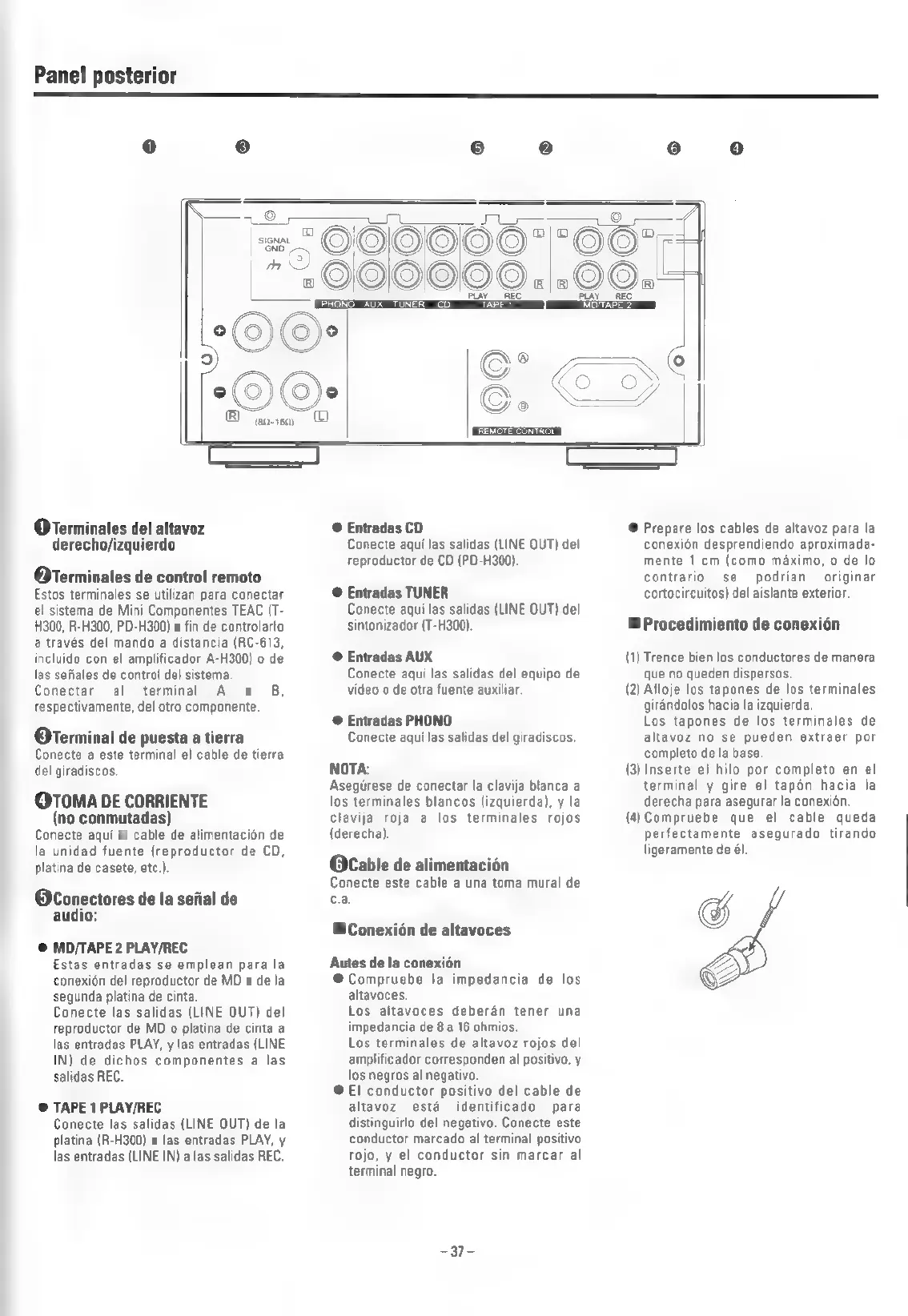

Panel posterior
oe 8
(a-160)
OTerminales del altavoz
derecho/izquierdo
QTerminales de control remoto
Estos terminales se utilizan para conectar
el sistema de Mini Componentes TEAC (T-
H300, R-H300, PD-H300) a fin de controlarlo
a través del mando a distancia (RC-613,
incluido con el amplificador A-H300) 0 de
las sefiales de control del sistema.
Conectar al terminal A o B,
respectivamente, del otro componente.
OTerminal de puesta a tierra
Conecte a este terminal el cable de tierra
del giradiscos.
QTOMA DE CORRIENTE
(no conmutadas)
Conecte aqui el cable de alimentacién de
la unidad fuente (reproductor de CD,
platina de casete, etc.).
@Conectores de la sefial de
audio:
@ MD/TAPE 2 PLAY/REC
Estas entradas se emplean para la
conexién del reproductor de MD o de la
segunda platina de cinta.
Conecte las salidas (LINE OUT) del
reproductor de MD o platina de cinta a
las entradas PLAY, y las entradas (LINE
IN) de dichos componentes a las
salidas REC.
@ TAPE 1 PLAY/REC
Conecte las salidas (LINE OUT) de la
platina (R-H300) a las entradas PLAY, y
las entradas (LINE IN) a las salidas REC.
© Entradas CD
Conecte aqui las salidas (LINE OUT) del
reproductor de CD (PD-H300).
@ Entradas TUNER
Conecte aqui las salidas (LINE OUT) del
sintonizador (T-H300).
@ Entradas AUX
Conecte aqui las salidas del equipo de
video o de otra fuente auxiliar.
© Entradas PHONO
Conecte aqui las salidas del giradiscos.
NOTA:
Asegirese de conectar la clavija blanca a
los terminales blancos (izquierda), y la
clavija roja a los terminales rojos
(derecha).
@Cable de alimentacion
Conecte este cable a una toma mural de
ca.
Conexion de altavoces
Autes de la conexion
@Compruebe la impedancia de los
altavoces.
Los altavoces deberan tener una
impedancia de 8 a 16 ohmios.
Los terminales de altavoz rojos del
amplificador corresponden al positivo, y
los negros al negativo.
@ El conductor positivo del cable de
altavoz esta identificado para
distinguirlo del negativo. Conecte este
conductor marcado al terminal positivo
rojo, y el conductor sin marcar al
terminal negro.
=37=
@ Prepare los cables de altavoz para la
conexién desprendiendo aproximada-
mente 1 cm (como maximo, o de lo
contrario se podrian originar
cortocircuitos) del aislante exterior.
™Procedimiento de conexion
(1) Trence bien los conductores de manera
que no queden dispersos.
(2) Afloje los tapones de los terminales
girandolos hacia la izquierda.
Los tapones de los terminales de
altavoz no se pueden extraer por
completo de la base.
(3) Inserte el hilo por completo en el
terminal y gire el tapon hacia la
derecha para asegurar la conexién.
(4)Compruebe que el cable queda
perfectamente asegurado tirando
ligeramente de él.
