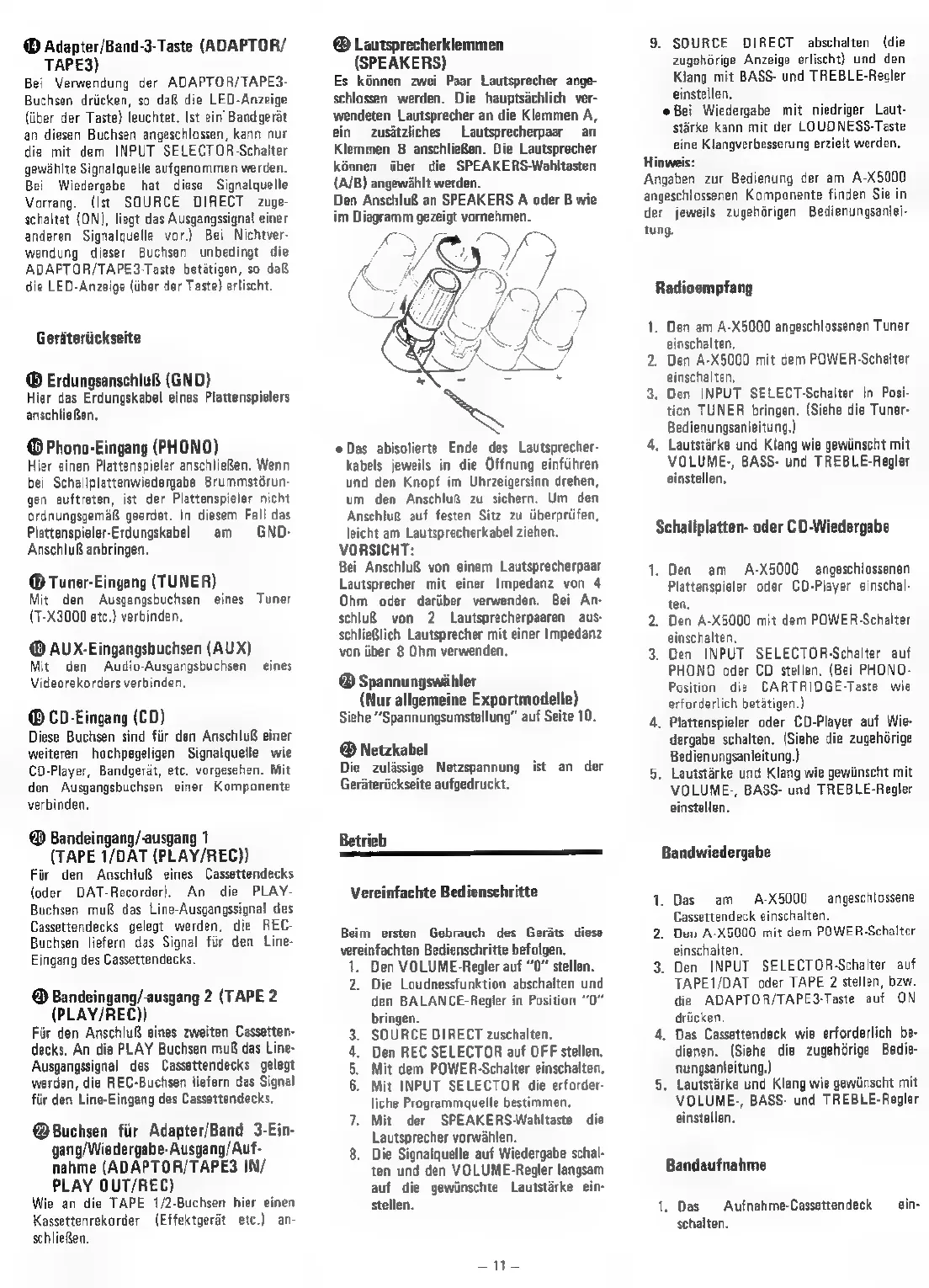

Teac A-X5000 - Page 11

© Adapter/Band-3-Taste (ADAPTOR/
TAPE3)
Bei Verwendung der ADAPTOR/TAPE3-
Buchsen driicken, so da& die LED-Anzeige
(ber der Taste) leuchtet. Ist ein’ Bandgerat
an diesen Buchsen angeschlossen, kann nur
die mit dem INPUT SELECTOR-Schalter
gewahte Signalquelle aufgenommen werden.
Bei Wiedergabe hat diese Signalquelle
Vorrang, (Ist SOURCE DIRECT zuge-
schaltet (ON), liegt das Ausgangssignal einer
anderen Signalquelle vor.) Bei Nichtver-
wendung dieser Buchsen unbedingt die
ADAPTOR/TAPE3-Taste betatigen, so dak
die LED-Anzeige (iiber der Taste) erlischt.
Gerateriickseite
® Erdungsanschlu8 (GND)
Hier das Erdungskabel eines Plattenspielers
anschlieBen,
© Phono-Eingang (PHONO)
Hier einen Plattenspieler anschlieBen. Wenn
bei Schallplattenwiedergabe Brummstérun-
gen auftreten, ist der Plattenspieler nicht
ordnungsgema& geerdet. In diesem Fall das
Plattenspieler-Erdungskabel am GND-
Anschlu& anbringen.
@® Tuner-Eingang (TUNER)
Mit den Ausgangsbuchsen eines Tuner
(T-X3000 etc.) verbinden,
® AUX.-Eingangsbuchsen (AUX)
Mit den Audio-Ausgangsbuchsen eines
Videorekorders verbinden,
@® CD-Eingang (CD)
Diese Buchsen sind fiir den Anschlu8 einer
weiteren hochpegeligen Signalquelle wie
CO-Player, Bandgerat, etc. vorgesehen. Mit
den Ausgangsbuchsen einer Komponente
verbinden,
@ Bandeingang/-ausgang 1
(TAPE 1/DAT (PLAY/REC))
Fir den Anschlu& eines Cassettendecks
(oder DAT-Recorder). An die PLAY-
Buchsen mu das Line-Ausgangssignal des
Cassettendecks gelegt werden, die REC-
Buchsen liefern das Signal fiir den Line-
Eingang des Cassettendecks.
@ Bandeingang/-ausgang 2 (TAPE 2
(PLAY/REC))
Fiir den Anschlu8 eines zweiten Cassetten-
decks. An die PLAY Buchsen muf das Line-
Ausgangssignal des Cassettendecks gelegt
werden, die REC-Buchsen liefern das Signal
fiir den Line-Eingang des Cassettendecks,
@Buchsen fiir Adapter/Band 3-Ein-
gang/Wiedergabe-Ausgang/Auf-
nahme (ADAPTOR/TAPES IN/
PLAY OUT/REC)
Wie an die TAPE 1/2-Buchsen hier einen
Kassettenrekorder (Effektgerit etc.) an-
schlieBen.
® Lautsprecherklemmen
(SPEAKERS)
Es kénnen zwei Paar Lautsprecher ange-
schlossen werden. Die hauptsachlich ver-
wendeten Lautsprecher an die Klemmen A,
ein zusatzliches Lautsprecherpaar an
Klemmen B anschlieRen. Die Lautsprecher
kGnnen iiber die SPEAKERS-Wahltasten
{A/B) angewahlt werden.
Den Anschlu& an SPEAKERS A oder B wie
im Diagramm gezeigt vornehmen.
LYRA
IS i>
/ ‘
Das abisolierte Ende des Lautsprecher-
kabels jeweils in die Offnung einfiihren
und den Knopf im Uhrzeigersinn drehen,
um den Anschlug zu sichern. Um den
Anschlug auf festen Sitz zu iberprifen,
leicht am Lautsprecherkabel ziehen.
VORSICHT:
Bei Anschlu& von einem Lautsprecherpaar
Lautsprecher mit einer Impedanz von 4
Ohm oder dariiber verwenden. Bei An-
schlu8 von 2 Lautsprecherpaaren aus-
schlieBlich Lautsprecher mit einer |lmpedanz
von iiber 8 Ohm verwenden.
® Spannungswahler
(Nur allgemeine Exportmodelle)
Siehe ‘‘Spannungsumstellung” auf Seite 10.
@ Netzkabel
Die zulassige Netzspannung ist an der
Gerateriickseite aufgedruckt.
Betrieb
Vereinfachte Bedienschritte
Beim ersten Gebrauch des Gerats diese
vereinfachten Bedienschritte befolgen.
1. Den VOLUME-Regler auf “0” stellen.
2. Die Loudnessfunktion abschalten und
den BALANCE-Regler in Position “O"
bringen.
3. SOURCE DIRECT zuschalten,
4, Den REC SELECTOR auf OFF stellen.
5. Mit dem POWER-Schalter einschalten,
6. Mit INPUT SELECTOR die erforder-
liche Programmauelle bestimmen,
7. Mit der SPEAKERS-Wahltaste die
Lautsprecher vorwahlen.
8. Die Signalquelle auf Wiedergabe schal-
ten und den VOLUME-Regler langsam
auf die gewiinschte Lautstarke ein-
stellen.
the
9. SOURCE DIRECT abschalten (die
zugehdrige Anzeige erlischt) und den
Klang mit BASS- und TREBLE-Regler
einstellen,
eBei Wiedergabe mit niedriger Laut-
starke kann mit der LOUDNESS-Taste
eine Klangverbesserung erzielt werden,
Hinweis:
Angaben zur Bedienung der am A-X5000
angeschlossenen Komponente finden Sie in
der jeweils zugehdrigen Bedienungsanlei-
tung.
Radioempfang
1. Den am A-X5000 angeschlossenen Tuner
einschalten.
2. Den A-X5000 mit dem POWER-Schalter
einschalten.
Den INPUT SELECT-Schalter in Posi-
tion TUNER bringen. (Siehe die Tuner-
Bedienungsanleitung,)
Lautstarke und Klang wie gewiinscht mit
VOLUME., BASS- und TREBLE-Regler
einstellen,
i
>
Schaliplatten- oder CD-Wiedergabe
1. Den am A-X5000 angeschlossenen
Plattenspieler oder CO-Player einschal-
ten.
2. Den A-X5000 mit dem POWER-Schalter
einschalten,
3. Den INPUT SELECTOR-Schalter auf
PHONO oder CD stellen. (Bei PHONO-
Position die CARTRIDGE-Taste wie
erforderlich betatigen.)
4, Plattenspieler oder CD-Player auf Wie-
dergabe schalten. (Siehe die zugehdrige
Bedienungsanleitung.)
5. Lautstarke und Klang wie gewiinscht mit
VOLUME-, BASS- und TREBLE-Regler
einstellen.
Bandwiedergabe
1.
Das
am
A-X5000
—angeschlossene
Cassettendeck
einschalten.
2.
Den
A-X5000
mit
dem
POWER-Schaltor
einschalten.
3.
Den
INPUT
SELECTOR-Schalter
auf
TAPE1/DAT
oder
TAPE
2
stellen,
bzw.
die
ADAPTOR/TAPE3-Taste
auf
ON
driicken.
4, Das Cassettendeck wie erforderlich be-
dienen. (Siehe die zugehdrige Bedie-
nungsanleitung.)
5. Lautstarke und Klang wie gewiinscht mit
VOLUME-, BASS- und TREBLE-Regler
einstellen,
Bandaufnahme
1, Das Aufnahme-Cassettendeck —_ein-
schalten.
