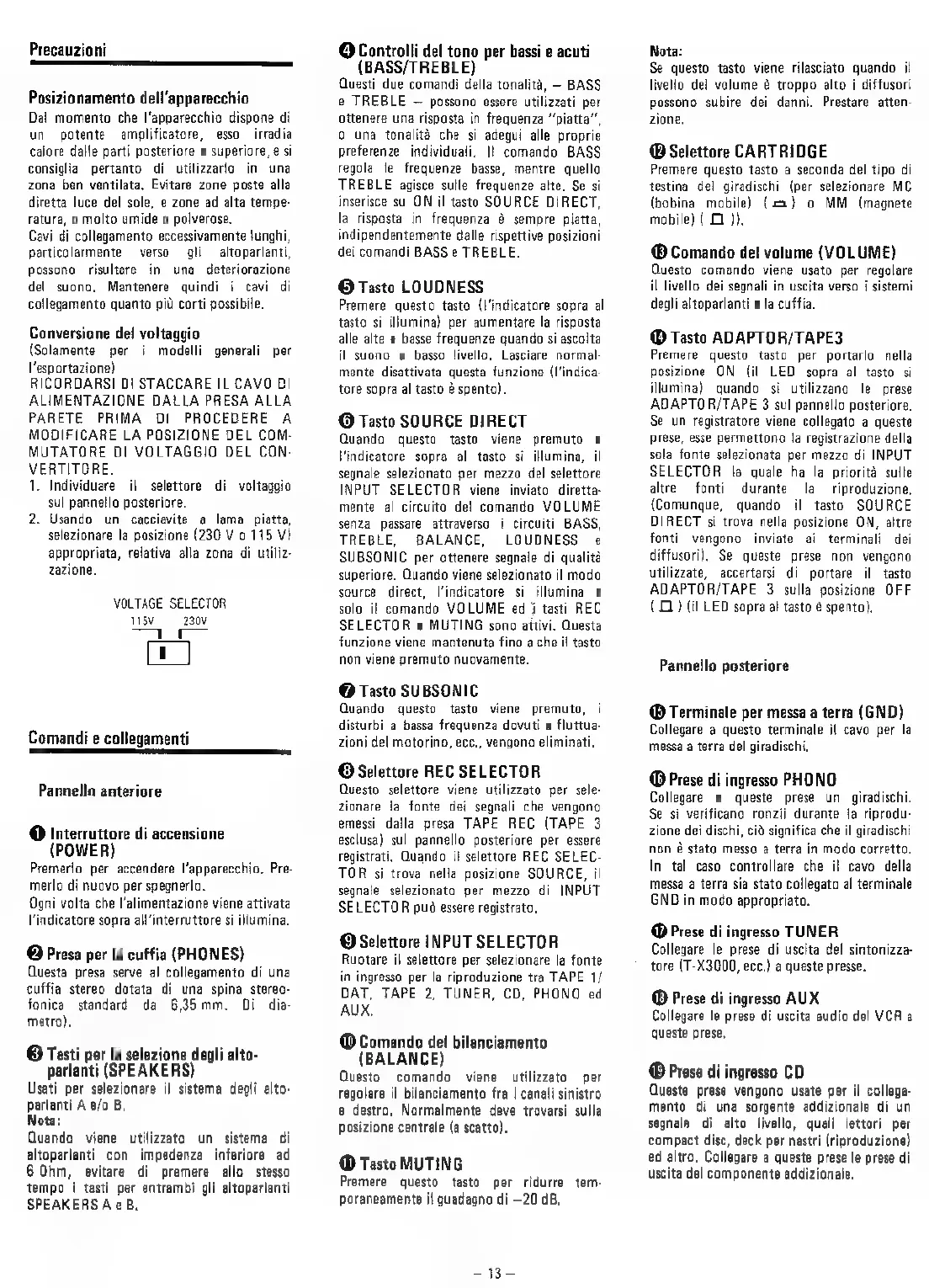

Precauzioni
Posizionamento dell’apparecchio
Dal momento che I‘apparecchio dispone di
un potente amplificatore, esso irradia
calore dalle parti posteriore e superiore, @ si
consiglia pertanto di utilizzarlo in una
zona ben ventilata, Evitare zone poste alla
diretta luce del sole, e zone ad alta tempe-
ratura, 0 molto umide o polverose.
Cavi di collegamento eccessivamente lunghi,
particolarmente verso gli_altoparlanti,
possono risultare in una deteriorazione
del suono, Mantenere quindi i cavi di
collegamento quanto pili corti possibile.
Conversione del voltaggio
(Solamente per i modelli generali per
lesportazione)
RICORDARSI DI STACCARE IL CAVO DI
ALIMENTAZIONE DALLA PRESA ALLA
PARETE PRIMA DI PROCEDERE A
MODIFICARE LA POSIZIONE DEL COM-
MUTATORE DI VOLTAGGIO DEL CON-
VERTITORE.
1. Individuare il selettore di voltaggio
sul pannello posteriore.
2. Usando un cacciavite a lama piatta,
selezionare la posizione (230 V o 115 V}
appropriata, relativa alla zona di utiliz-
zazione.
VOLTAGE SELECTOR
USv_230V
Dee
Comandi e collegamenti
Pannell anteriore
@ Interruttore di accensione
(POWER)
Premerlo per accendere l’apparecchio, Pre-
merlo di nuovo per spegnerlo.
Ogni volta che l‘alimentazione viene attivata
Vindicatore sopra all'interruttore si illumina.
@ Presa per la cuffia (PHONES)
Questa presa serve al collegamento di una
cuffia stereo dotata di una spina stereo-
fonica standard da 635mm. Di dia-
metro).
© Tasti per la selezione degli alto-
parlanti (SPEAKERS)
Usati per selezionare il sistema degli alto-
parlanti A e/o B,
Nota:
Quando viene utilizzato un sistema di
altoparlanti con impedenza inferiore ad
6 Ohm, evitare di premere allo stesso
tempo i tasti per entrambi gli altoparlanti
SPEAKERS Ac B,
@Controlli del tono per bassi e acuti
(BASS/TREBLE)
Questi due comandi della tanalita, - BASS
e TREBLE — possono essere utilizzati per
ottenere una risposta in frequenza “piatta”,
oO una tonalita che si adegui alle proprie
preferenze individuali. || comando BASS
regola le frequenze basse, mentre quello
TREBLE agisce sulle frequenze alte. Se si
inserisce su ON il tasto SOURCE DIRECT,
la risposta in frequenza é sempre piatta,
indipendentemente dalle rispettive posizioni
dei comandi BASS e TREBLE.
@ Tasto LOUDNESS
Premere questo tasto (|‘indicatare sopra al
tasto si illumina) per aumentare la risposta
alle alte e basse frequenze quando si ascolta
il suono a basso livello, Lasciare normal-
mente disattivata questa funzione (I‘indica-
tore sopra al tasto & spento).
@ Tasto SOURCE DIRECT
Quando questo tasto viene premuto e
l'indicatore sopra al tasto si illumina, il
segnale selezionato per mezzo del selettore
INPUT SELECTOR viene inviato diretta-
mente al circuito del comando VOLUME
senza passare attraverso i circuiti BASS,
TREBLE, BALANCE, LOUDNESS e
SUBSONIC per ottenere segnale di qualita
superiore. Quando viene selezionato il modo
source direct, l'indicatore si illumina e
solo il comando VOLUME ed i tasti REC
SELECTOR e MUTING sono attivi. Questa
funzione viene mantenuta fino a che il tasto
non viene premuto nuovamente.
@ Tasto SUBSONIC
Quando questo tasto viene premuto, i
disturbi a bassa frequenza dovuti a fluttua-
zioni del motorino, ecc., vengono eliminati,
@ Selettore REC SELECTOR
Questo selettore viene utilizzato per sele-
zionare la fonte dei segnali che vengono
emessi dalla presa TAPE REC (TAPE 3
esclusa) sul pannello posteriore per essere
registrati, Quando il selettore REC SELEC-
TOR si trova nella posizione SOURCE, il
segnale selezionato per mezzo di INPUT
SELECTOR pud essere registrato,
@Selettore INPUT SELECTOR
Ruotare il selettore per selezionare la fonte
in ingresso per la riproduzione tra TAPE 1/
DAT, TAPE 2, TUNER, CD, PHONO ed
AUX,
@ Comando del bilanciamento
(BALANCE)
Questo comando viene utilizzato per
regolare il bilanciamento fra i canali sinistro
e destro, Normalmente deve trovarsi sulla
posizione centrale (a scatto).
@® Tasto MUTING
Premere questo tasto per ridurre tem-
poraneamente il guadagno di —20 dB.
aig
Nota:
Se questo tasto viene rilasciato quando il
livello del volume é troppo alto i diffusori
possono subire dei danni. Prestare atten-
zione,
@ Selettore CARTRIDGE
Premere questo tasto a seconda del tipo di
testina del giradischi (per selezionare MC
(bobina mobile) (<2) 0 MM (magnete
mobile) ( 01 }).
® Comando del volume (VOLUME)
Questo comando viene usato per regolare
il livello dei segnali in uscita versa j sistemi
degli altoparlanti e la cuffia.
® Tasta ADAPTOR/TAPE3
Premere questo tasto per portarlo nella
posizione ON (il LED sopra al tasto si
illumina) quando si utilizzano le prese
ADAPTOR/TAPE 3 sul pannello posteriore,
Se un registratore viene collegato a queste
prese, esse permettono la registrazione della
sola fonte selezionata per mezzo di INPUT
SELECTOR la quale ha la priorita sulle
altre fonti durante la riproduzione
(Comunque, quando il tasto SOURCE
DIRECT si trova nella posizione ON, altre
fonti vengono inviate ai terminali dei
diffusori), Se queste prese non vengono
utilizzate, accertarsi di portare il tasto
ADAPTOR/TAPE 3 sulla posizione OFF
(11) (il LED sopra al tasto @ spento),
Pannello posteriore
@® Terminale per messa a terra (GND)
Collegare a questo terminale il cavo per la
messa a terra del giradischi,
@ Prese di ingresso PHONO
Collegare a queste prese un giradischi.
Se si verificano ronzii durante la riprodu-
zione dei dischi, cid significa che il giradischi
fon é stato messo a terra in modo corretta,
In tal caso controllare che il cavo della
messa a terra sia stato collegato al terminale
GND in modo appropriato.
@ Prese di ingresso TUNER
Collegare le prese di uscita del sintonizza-
tore (T-X3000, ecc.) a queste presse.
@ Prese di ingresso AUX
Collegare le prese di uscita audio del VCR a
queste prese,
® Prese di ingresso CD
Queste prese vengono usate per il collega-
mento di una sorgente addizionale di un
segnale di alto livello, quali lettori per
compact disc, deck per nastri (riproduzione)
ed altro, Collegare a queste prese le prese di
uscita del componente addizionale.
