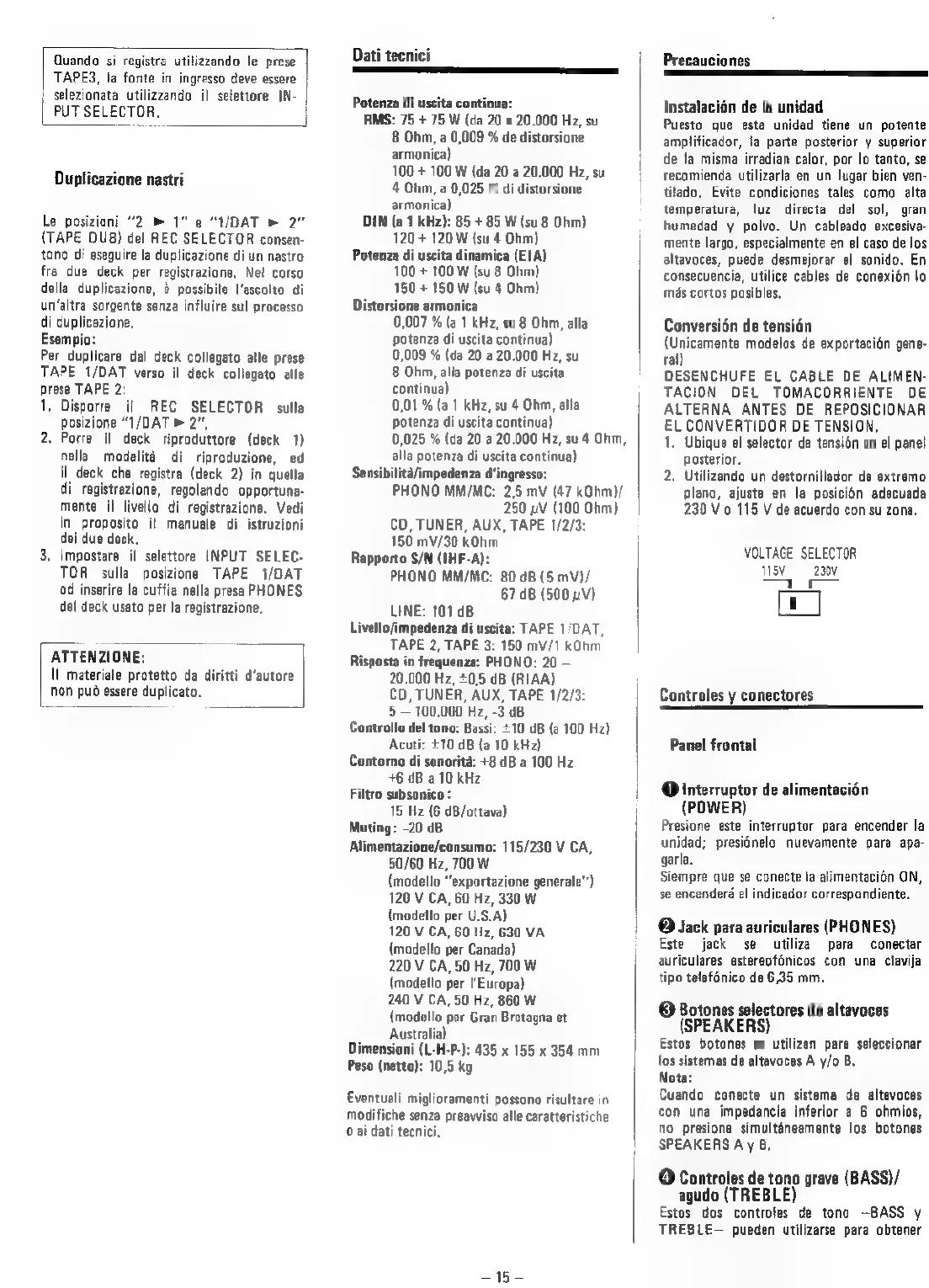

Quando si registra utilizzando le prese
TAPES, la fonte in ingresso deve essere
selezionata utilizzando il selettore IN- |
PUT SELECTOR,
Duplicazione nastri
Le posizioni “2 » 1" e “1/DAT » 2”
{TAPE DUB) del REC SELECTOR consen-
tono di eseguire la duplicazione di un nastro
fra due deck per registrazione. Nel corso
della duplicazione, é possibile Iascolto di
un‘altra sorgente senza influire sul processo
di duplicazione.
Esempio:
Per duplicare dal deck collegato alle prese
TAPE 1/DAT verso il deck collegato alle
prese TAPE 2:
1, Disporre i! REC SELECTOR sulla
posizione “"1/DAT » 2”,
2, Porre il deck riproduttore (deck 1)
nella modalité di riproduzione, ed
il deck che registra (deck 2) in quella
di registrazione, regolando opportuna-
mente il livello di registrazione. Vedi
in proposito il manuale di istruzioni
dei due deck.
Impostare il selettore INPUT SELEC-
TOR sulla posizione TAPE 1/DAT
od inserire la cuffia nella presa PHONES
del deck usato per la registrazione.
we
ATTENZIONE:
ll materiale protetto da diritti d‘autore
non pud essere duplicato.
Dati tecnici
Potenza di uscita continua:
RMS: 75 + 75 W (da 20 a 20.000 Hz, su
8 Ohm, a 0,009 % de distorsione
armonica)
100 + 100 W {da 20 a 20.000 Hz, su
4 Ohm, a 0,025 % di distorsione
armonica)
DIN (a 1 kHz): 85 + 85 W (su 8 Ohm)
120 + 120 W (su 4 Ohm)
Potenza di uscita dinamica (E1A)
100 + 100 W (su 8 Ohm)
150 + 150 W (su 4 Ohm)
Distorsione armonica
0,007 % (a 1 kHz, su 8 Ohm, alla
potenza di uscita continua)
0,009 % (da 20 a 20.000 Hz, su
8 Ohm, alla potenza di uscita
continua)
0,01 % (a 1 kHz, su 4 Ohm, alla
potenza di uscita continua)
0,025 % (da 20 a 20.000 Hz, su 4 Ohm,
alla potenza di uscita continua)
Sensibilita/impedenza d'ingresso:
PHONO MM/MC: 2,5 mV (47 kOhm)/
250 pV (100 Ohm)
CD, TUNER, AUX, TAPE 1/2/3:
150 mV/30 kOhm
Rapporto S/N (IHF-A):
PHONO MM/MC: 80 dB (5 mV)/
67 dB (500 nV)
LINE: 101 dB
Livello/impedenza di uscita: TAPE 1/DAT,
TAPE 2, TAPE 3: 150 mV/1 kOhm
Risposta in frequenza: PHONO: 20 —
20.000 Hz, +0,5 dB (RIAA)
CD, TUNER, AUX, TAPE 1/2/3:
5 — 100.000 Hz, -3 dB
Controllo del tono: Bassi: +10 dB {a 100 Hz)
Acuti: £10 dB {a 10 kHz)
Contorno di sonorita: +8 dB a 100 Hz
+6 dB a 10 kHz
Filtro subsonico
15 Hz (6 dB/ottava)
Muting : -20 dB
Alimentazione/consumo: 115/230 V CA,
50/60 Hz, 700 W
(modello “exportazione generale")
120 V CA, 60 Hz, 330 W
({modello per U.S.A)
120 V CA, 60 liz, 630 VA
({madella per Canada)
220 V CA, 50 Hz, 700 W
(modelo per |'Europa)
240 V CA, 50 Hz, 860 W
(modello per Gran Bretagna et
Australia)
Dimensioni (L-H-P-); 435 x 155 x 354 mm
Peso (neta): 10,5 kg
Eventuali miglioramenti possono risultare in
Modifiche senza preavviso alle caratteristiche
0 ai dati tecnici.
-15-
Precauciones
Instalacion de la unidad
Puesto que esta unidad tiene un potente
amplificador, la parte posterior y superior
de la misma irradian calor, por lo tanto, se
recomienda utilizarla en un lugar bien ven-
tilado, Evite condiciones tales como alta
temperatura, luz directa del sol, gran
humedad y polvo. Un cableado excesiva-
mente largo, especialmente en el caso de los
altavoces, puede desmejorar el sonido. En
consecuencia, utilice cables de conexidn lo
més cortos posibles,
Conversion de tensidn
(Unicamente modelos de exportacién gene-
ral)
DESENCHUFE EL CABLE DE ALIMEN-
TACION DEL TOMACORRIENTE DE
ALTERNA ANTES DE REPOSICIONAR
EL CONVERTIDOR DE TENSION,
1. Ubique el selector de tensién en el panel
posterior.
2. Utilizando un destornillador de extremo
plano, ajuste en la posicién adecuada
230 V o 115 V de acuerdo con su zona.
VOLTAGE SELECTOR
115V 230V.
Controles y conectores
Panel frontal
O Interruptor de alimentacion
(POWER)
Presione este interruptor para encender la
unidad; presidnelo nuevamente para apa-
garla.
Siempre que se conecte la alimentacion ON,
se encenderé el indicador correspondiente.
@ Jack para auriculares (PHONES)
Este jack se utiliza para conectar
auriculares estereofénicos con una clavija
tipo telefénico de 6,35 mm.
© Botones selectores de altavoces
(SPEAKERS)
Estos botones se utilizan para seleccionar
los sistemas de altavoces A y/o B,
Nota:
Cuando conecte un sistema de altavoces
con una impedancia inferior a 6 ohmios,
no prasione simultangamente los botones
SPEAKERS A y B,
© Controles de tono grave (BASS)/
agudo (TREBLE)
Estos dos controles de tono —BASS y
TREBLE— pueden utilizarse para obtener
