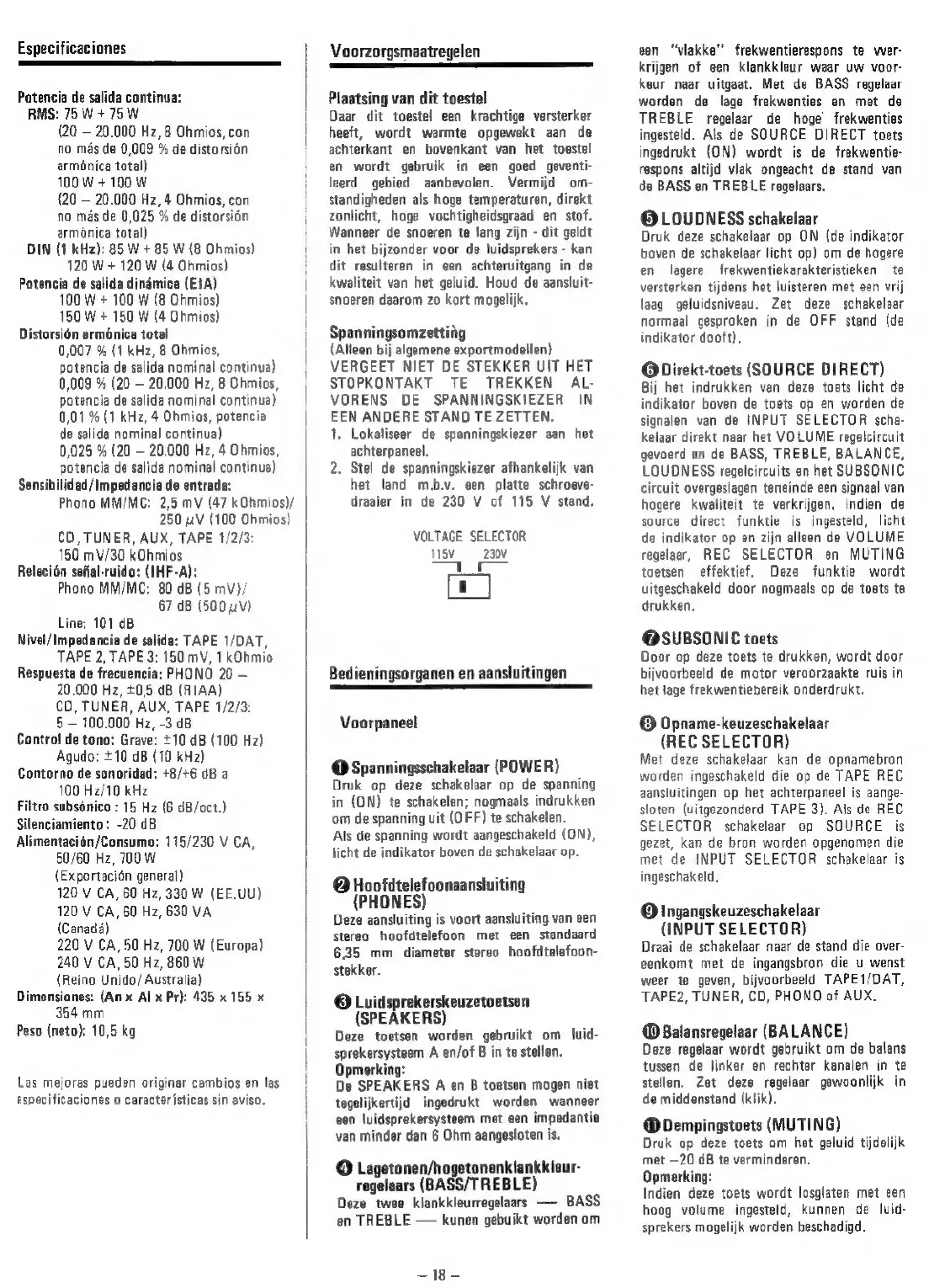

Especificaciones
Potencia de salida continua:
RMS: 75 W + 75 W
(20 — 20.000 Hz, 8 Ohmios, con
no mas de 0,009 % de distorsion
arménica total)
100 W + 100 W
(20 — 20.000 Hz, 4 Ohmios, con
no mas de 0,025 % de distorsidn
arménica total)
DIN (1 kHz): 85 W + 85 W (8 Ohmios)
120 W + 120 W (4 Ohmios)
Potencia de salida dindmica (E1A)
100 W + 100 W (8 Ohmios)
150 W + 150 W (4 Ohmios)
Distorsién armonica total
0,007 % (1 kHz, 8 Ohmios,
potencia de salida nominal continua)
0,009 % (20 — 20.000 Hz, 8 Ohmios,
patencia de salida nominal continua)
0,01 % (1 kHz, 4 Ohmios, potencia
de salida nominal continua)
0,025 % (20 — 20.000 Hz, 4 Ohmios,
potencia de salida nominal continua)
Sensibilidad /Impedancia de entrada:
Phono MM/MC: 2,5 mV (47 kOhmios)/
250 uV (100 Ohmios)
CO, TUNER, AUX, TAPE 1/2/3
150 mV/30 kOhmios
Relacién sefial-ruida: (IHF-A):
Phono MM/MC: 80 dB (5 mV);
67 dB (500 nV)
Line: 101 dB
Nivel/Impedancia de salida: TAPE 1/DAT,
TAPE 2, TAPE 3: 150 mV, 1 kOhmio
Respuesta de frecuencia: PHONO 20 —
20.000 Hz, +0,5 dB (RIAA)
CD, TUNER, AUX, TAPE 1/2/3:
5 — 100.000 Hz, -3 dB
Control de tono: Grave: +10 dB (100 Hz)
Agudo: £10 dB {10 kHz)
Contorno de sonoridad: +8/+6 dB a
100 Hz/10 kHz
Filtro subs6nico : 15 Hz (6 dB/oct.)
Silenciamiento : -20 dB
Alimentacién/Consumo: 115/230 V CA,
50/60 Hz, 700 W
(Exportacidn general)
120 V CA, 60 Hz, 330 W (EE.UU)
120 V CA, 60 Hz, 630 VA
(Canada)
220 V CA, 50 Hz, 700 W (Europa)
240 V CA, 50 Hz, 860 W
(Reino Unido/ Australia)
Dimensiones: (An x Al x Pr): 435 x 155 x
354 mm
Peso (neta): 10,5 kg
Las mejoras pueden originar cambios en las
especificaciones o caracteristicas sin aviso.
Voorzorgsmaatregelen
Plaatsing van dit toestel
Daar dit toestel een krachtige versterker
heeft, wordt warmte opgewekt aan de
achterkant en bovenkant van het toestel
en wordt gebruik in een goed geventi-
leerd gebied aanbevolen. Vermijd om-
standigheden als hoge temperaturen, direkt
zonlicht, hoge vochtigheidsgraad en stof.
Wanneer de snoeren te lang zijn - dit geldt
in het bijzonder voor de luidsprekers - kan
dit resulteren in een achteruitgang in de
kwaliteit van het geluid. Houd de aansluit-
snoeren daarom zo kort mogelijk.
Spanningsomzetting
(Alleen bij algemene exportmodellen)
VERGEET NIET DE STEKKER UIT HET
STOPKONTAKT TE TREKKEN AL-
VORENS DE SPANNINGSKIEZER IN
EEN ANDERE STAND TE ZETTEN.
1, Lokaliseer de spanningskiezer aan het
achterpaneel,
2. Stel de spanningskiezer afhankelijk van
het land m.b.v. een platte schroeve-
draaier in de 230 V of 115 V stand.
VOLTAGE SELECTOR
Hisv_230V
jingsorganen en aansluitingen
Voorpaneel
@ Spanningsschakelaar (POWER)
Druk op deze schakelaar op de spanning
in (ON) te schakelen; nogmaals indrukken
‘om de spanning uit (OFF) te schakelen.
Als de spanning wordt aangeschakeid (ON),
licht de indikator boven de schakelaar op.
@ Hoofdtelefoonaansluiting
(PHONES)
Deze aansluiting is voort aansluiting van een
stereo hoofdtelefoon met een standaard
635 mm diameter stereo hoofdtelefoon-
stekker.
© Luidsprekerskeuzetoetsen
(SPEAKERS)
Deze toetsen worden gebruikt om luid-
sprekersysteem A en/of B in te stellen.
Opmerking:
De SPEAKERS A en B toetsen mogen niet
tegelijkertijd ingedrukt worden wanneer
een luidsprekersysteem met een impedantie
van minder dan 6 Ohm aangesloten is.
© Lagetonen/hogetonenklankkleur-
regelaars (BASS/TREBLE)
Deze twee klankkleurregelaars — BASS
en TREBLE — kunen gebuikt worden om
=18 =
een “vlakke" frekwentierespons te wer-
krijgen of een klankkleur waar uw voor-
keur naar uitgaat. Met de BASS regelaar
worden de lage frekwenties en met de
TREBLE regelaar de hoge frekwenties
ingesteld. Als de SOURCE DIRECT toets
ingedrukt (ON) wordt is de frekwentie-
respons altijd vlak ongeacht de stand van
de BASS en TREBLE regelaars,
@ LOUDNESS schakelaar
Druk deze schakelaar op ON (de indikator
boven de schakelaar licht op) om de hagere
en lagere frekwentiekarakteristieken te
versterken tijdens het luisteren met een vrij
laag geluidsniveau. Zet deze schakelaar
normaal gesproken in de OFF stand (de
indikator dooft).
@ Direkt-toets (SOURCE DIRECT)
Bij het indrukken van deze toets licht de
indikator boven de toets op en worden de
signalen van de INPUT SELECTOR scha-
kelaar direkt naar het VOLUME regelcircuit
gevoerd en de BASS, TREBLE, BALANCE,
LOUDNESS regelcircuits en het SUBSONIC
circuit overgeslagen teneinde een signaal van
hogere kwaliteit te verkrijgen, Indien de
source direct funktie is ingesteld, licht
de indikator op en zijn alleen de VOLUME
regelaar, REC SELECTOR en MUTING
toetsen effektief, Deze funktie wordt
uitgeschakeld door nogmaals op de toets te
drukken.
@SUBSONIC toets
Door op deze toets te drukken, wordt door
bijvoorbeeld de motor veroorzaakte ruis in
het lage frekwentiebereik onderdrukt.
© Opname-keuzeschakelaar
(REC SELECTOR)
Met deze schakelaar kan de opnamebron
worden ingeschakeld die op de TAPE REC
aansluitingen op het achterpaneel is aange-
sloten (uitgezonderd TAPE 3). Als de REC
SELECTOR schakelaar op SOURCE is
gezet, kan de bron worden opgenomen die
met de INPUT SELECTOR schakelaar is
ingeschakeld.
@ Ingangskeuzeschakelaar
(INPUT SELECTOR)
Draai de schakelaar naar de stand die over-
eenkomt met de ingangsbron die u wenst
weer te geven, bijvoorbeeld TAPE1/DAT,
TAPE2, TUNER, CD, PHONO of AUX.
@ Balansregelaar (BALANCE)
Deze regelaar wordt gebruikt om de balans
tussen de linker en rechter kanalen in te
stellen. Zet deze regelaar gewoonlijk in
de middenstand (klik).
@ Dempingstoets (MUTING)
Druk op deze toets om het geluid tijdelijk
met —20 dB te verminderen.
Opmerking:
Indien deze toets wordt losglaten met een
hoog volume ingesteld, kunnen de luid-
sprekers mogelijk worden beschadigd.
