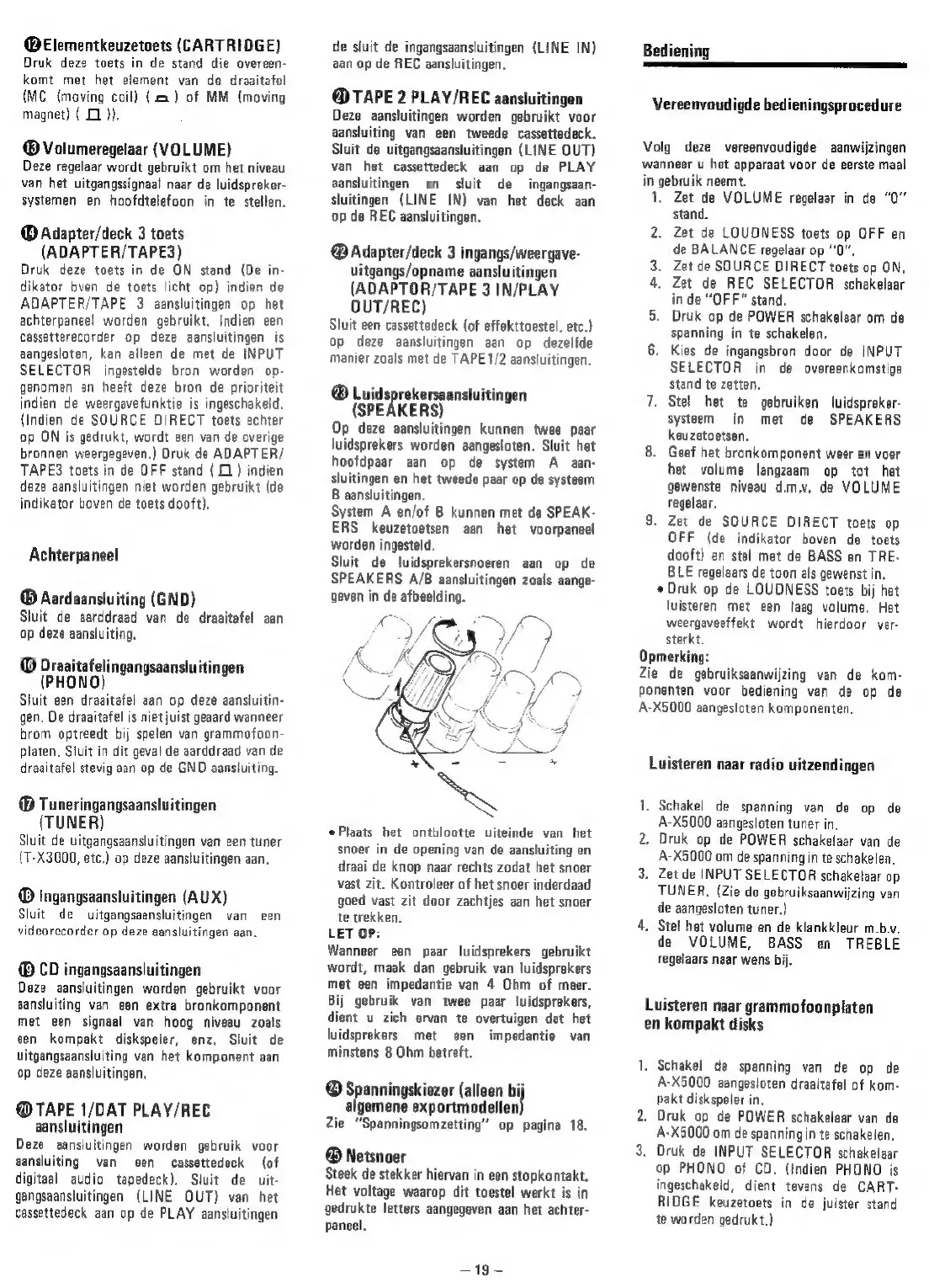

@Elementkeuzetoets (CARTRIDGE)
Druk deze toets in de stand die overeen-
komt met het element van de draaitafel
(MC {moving coil) (2) of MM (moving
magnet) ( 01 )).
® Volumeregelaar (VOLUME)
Deze regelaar wordt gebruikt om het niveau
van het uitgangssignaal naar de luidspreker-
systemen en hoofdtelefoon in te stellen.
@® Adapter/deck 3 toets
(ADAPTER/TAPE3)
Druk deze toets in de ON stand (De in-
dikator bven de toets licht op) indien de
ADAPTER/TAPE 3 aansluitingen op het
achterpaneel worden gebruikt, Indien een
cassetterecorder op deze aansluitingen is
aangesloten, kan alleen de met de INPUT
SELECTOR ingestelde bron worden op-
genomen en heeft deze bron de prioriteit
indien de weergavefunktie is ingeschakeld,
{Indien de SOURCE DIRECT toets echter
op ON is gedrukt, wordt een van de overige
bronnen weergegeven.) Druk de ADAPTER/
TAPES toets in de OFF stand (01) indien
deze aansluitingen niet worden gebruikt (de
indikator boven de toets dooft).
Achterpaneel
@® Aardaansiuiting (GND)
Sluit de aarddraad van de draaitafel aan
op deze aansluiting,
© Draaitafelingangsaansluitingen
(PHONO)
Sluit een draaitafel aan op deze aansluitin-
gen. De draaitafel is niet juist geaard wanneer
brom optreedt bij spelen van grammofoon-
platen, Sluit in dit geval de aarddraad van de
draaitafel stevig aan op de GND aansluiting.
@® Tuneringangsaansluitingen
(TUNER)
Sluit de uitgangsaansluitingen van een tuner
(T-X3000, etc.) op deze aansluitingen aan,
® Ingangsaansluitingen (AUX)
Sluit de uitgangsaanstuitingen van een
videorecorder op deze eansluitingen aan.
® CD ingangsaansluitingen
Deze aansluitingen worden gebruikt voor
aansluiting van een extra bronkomponent
met een signaal van hoog niveau zoals
een kompakt diskspeler, enz. Sluit de
uitgangsaansluiting van het komponent aan
op deze aansluitingen,
@ TAPE 1/DAT PLAY/REC
aansluitingen
Deze aansluitingen worden gebruik voor
aansluiting van ean cassettedeck (of
digitaal audio tapedeck). Sluit de uit-
gangsaansluitingen (LINE QUT) van het
cassettedeck aan op de PLAY aansluitingen
de sluit de ingangsaansluitingen (LINE IN)
aan op de REC aansluitingen,
@ TAPE 2 PLAY/REC aansluitingen
Deze aansluitingen worden gebruikt voor
aansluiting van een tweede cassettedeck.
Sluit de uitgangsaansluitingen (LINE OUT)
van het cassettedeck aan op de PLAY
aansluitingen en sluit de ingangsaan-
sluitingen (LINE IN) van het deck aan
op de REC aansluitingen.
@ Adapter/deck 3 ingangs/weergave-
uitgangs/opname aansluitingen
(ADAPTOR/TAPE 3 IN/PLAY
QUT/REC)
Sluit een cassettedeck (of effekttoestel, etc.)
op deze aansluitingen aan op dezelfde
manier zoals met de TAPE1/2 aansluitingen.
® {idsprekerssansluitingen
(SPEAKERS)
Op deze aansluitingen kunnen twee paar
luidsprekers worden aangesloten. Sluit het
hoofdpaar aan op de system A aan-
sluitingen en het tweede paar op de systeem
B aansluitingen.
System A en/of B kunnen met de SPEAK-
ERS keuzetoetsen aan het voorpaneel
worden ingesteld.
Sluit de luidsprekersnoeren aan op de
SPEAKERS A/B aansluitingen zoals aange-
geven in de afbeelding.
«Plaats het ontblootte uiteinde van het
snoer in de opening van de aansluiting en
draai de knop naar rechts zodat het snoer
vast zit. Kontroleer of het snoer inderdaad
goed vast zit door zachtjes aan het snoer
te trekken.
LET OP:
Wanneer een paar luidsprekers gebruikt
wordt, maak dan gebruik van luidsprekers
met een impedantie van 4 Ohm of meer.
Bij gebruik van twee paar luidsprekers,
dient u zich ervan te overtuigen dat het
luidsprekers met een impedantie van
minstens 8 Ohm betreft.
® Spanningskiezer (alleen bij
algemene exportmodellen
Zie “Spanningsomzetting” op pagina 18.
@® Netsnoer
Steek de stekker hiervan in een stopkontakt.
Het voltage waarop dit toestel werkt is in
gedrukte letters aangegeven aan het achter-
paneel.
-~19-
Bediening
Vereenvoudigde bedieningsprocedure
Volg deze vereenvoudigde aanwijzingen
wanneer u het apparaat voor de eerste maal
in gebruik neemt.
1, Zet de VOLUME regelaar in de “0”
stand.
2. Zet de LOUDNESS toets op OFF en
de BALANCE regelaar op 0",
. Zet de SOURCE DIRECT toets op ON,
4. Zet de REC SELECTOR schakelaar
in de “OFF” stand.
5. Druk op de POWER schakelaar om de
spanning in te schakelen,
6. Kies de ingangsbron door de INPUT
SELECTOR in de overeenkomstige
stand te zetten.
7. Stel het te gebruiken luidspreker-
systeem in met de SPEAKERS
keuzetoetsen.
8. Geef het bronkomponent weer en voer
het volume langzaam op tot het
gewenste niveau d.m.v. de VOLUME
regelaar.
9. Zet de SOURCE DIRECT toets op
OFF (de indikator boven de toets
dooft) en stel met de BASS en TRE-
BLE regelaars de toon als gewenst in.
¢ Druk op de LOUDNESS toets bij het
luisteren met een laag volume. Het
weergaveeffekt wordt hierdoor ver-
sterkt.
Opmerking:
Zie de gebruiksaanwijzing van de kom-
Ponenten voor bediening van de op de
A-X5000 aangesloten komponenten.
eo
Luisteren naar radio uitzendingen
1. Schakel de spanning van de op de
A-X5000 aangesloten tuner in
2, Druk op de POWER schakelaar van de
A-X5000 om de spanning in te schakelen.
3. Zet de INPUT SELECTOR schakelaar op
TUNER, (Zie de gebruiksaanwijzing van
de aangesloten tuner.)
4. Stel het volume en de klankkleur m.b.v.
de VOLUME, BASS en TREBLE
regelaars naar wens bij.
Luisteren naar grammofoonplaten
en kompakt disks
1, Schakel de spanning van de op de
A-X5000
aangesloten
draaitafel
of
kom-
pakt diskspeler in,
2, Druk op de POWER schakelaar van de
A-X5000 om de spanning in te schakelen,
3. Druk de INPUT SELECTOR schakelaar
op PHONO of CD. (Indien PHONO is
ingeschakeld, dient tevens de CART-
RIDGE keuzetoets in de juister stand
te worden gedrukt.)
