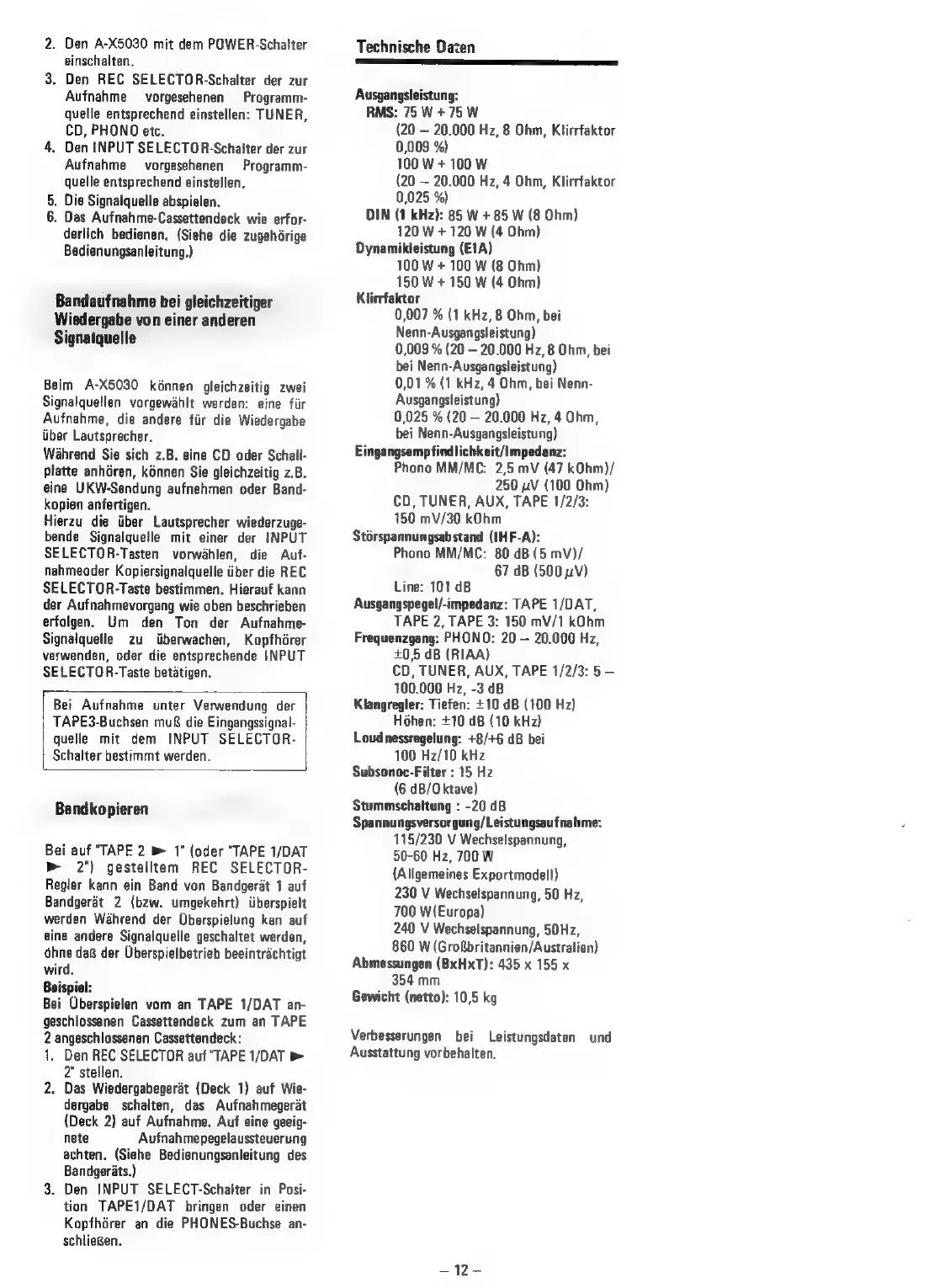

2. Den A-X5030 mit dem POWER-Schalter
einschalten.
3. Den REC SELECTOR-Schalter der zur
Aufnahme vorgesehenen Programm-
quelle entsprechend einstellen: TUNER,
CD, PHONO etc.
4. Den INPUT SELECTOR-Schalter der zur
Aufnahme vorgesehenen Programm-
quelle entsprechend einstellen.
5. Die Signalquelle abspielen.
6. Das Aufnahme-Cassettendeck wie erfor-
derlich bedienen. (Siehe die zugehdrige
Bedienungsanleitung.)
Bandaufnahme bei gleichzeitiger
Wiedergabe von einer anderen
Signaltquelle
Beim A-X5030 kénnen gleichzeitig zwei
Signalquellen vorgewahit werden: eine fiir
Aufnahme, die andere fiir die Wiedergabe
iiber Lautsprecher.
Wahrend Sie sich z.B. eine CD oder Schall-
platte anhéren, kGnnen Sie gleichzeitig z.B.
eine UKW-Sendung aufnehmen oder Band-
kopien anfertigen.
Hierzu die iiber Lautsprecher wiederzuge-
bende Signalquelle mit einer der INPUT
SELECTOR-Tasten vorwahlen, die Auf-
nahmeoder Kopiersignalquelle tiber die REC
SELECTOR-Taste bestimmen. Hierauf kann
der Aufnahmevorgang wie oben beschrieben
erfolgen. Um den Ton der Aufnahme-
Signalquelle zu iiberwachen, Kopfhérer
verwenden, oder die entsprechende INPUT
SELECTOR-Taste betatigen.
Bei Aufnahme unter Verwendung der
TAPE3-Buchsen mu die Eingangssignal-
quelle mit dem INPUT SELECTOR-
Schalter bestimmt werden.
Bandkopieren
Bei auf “TAPE 2 ® 1" (oder "TAPE 1/DAT
m 2") gestelltem REC SELECTOR-
Regler kann ein Band von Bandgerat 1 auf
Bandgeraét 2 (bzw. umgekehrt) iiberspielt
werden Wahrend der Uberspielung kan auf
eine andere Signalquelle geschaltet werden,
ohne dag der Uberspielbetrieb beeintrachtigt
wird,
Beispiel:
Bei Uberspielen vom an TAPE 1/DAT an-
geschlossenen Cassettendeck zum an TAPE
2 angeschlossenen Cassettendeck:
1. Den REC SELECTOR auf “TAPE 1/DAT
2" stellen.
2. Das Wiedergabegeraét (Deck 1) auf Wie-
dergabe schalten, das Aufnahmegerat
(Deck 2) auf Aufnahme. Auf eine geeig-
nete Aufnahmepegelaussteuerung
achten. (Siehe Bedienungsanleitung des
Bandgerats.)
3. Den INPUT SELECT-Schalter in Posi-
tion TAPE1/DAT bringen oder einen
Kopfhérer an die PHONES-Buchse an-
schlieBen.
Technische Daten
—
Ausgangsleistung:
RMS: 75 W +75 W
(20 — 20.000 Hz, 8 Ohm, Klirrfaktor
0,009 %)
100 W + 100 W
(20 — 20.000 Hz, 4 Ohm, Klirrfaktor
0,025 %)
DIN (1 kHz): 85 W + 85 W (8 Ohm)
120 W + 120 W (4 Ohm)
Dynamikleistung (ElA)
100 W + 100 W (8 Ohm)
150 W + 150 W (4 Ohm)
Klirrfaktor
0,007 % (1 kHz, 8 Ohm, bei
Nenn-Ausgangsleistung)
0,009 % (20 — 20.000 Hz, 8 Ohm, bei
bei Nenn-Ausgangsleistung)
0,01 % (1 kHz, 4 Ohm, bei Nenn-
Ausgangsleistung)
0,025 % (20 — 20.000 Hz, 4 Ohm,
bei Nenn-Ausgangsleistung)
Eingangsempfindlichkeit/Impedanz:
Phono MM/MC: 2,5 mV (47 kOhm)/
250 uV (100 Ohm)
CD, TUNER, AUX, TAPE 1/2/3:
150 mV/30 kOhm
Stdrspannungsabstand (IHF-A):
Phono MM/MC: 80 dB (5 mvV)/
67 dB (500 uV)
Line: 101 dB
Ausgangspegel/-impedanz: TAPE 1/DAT,
TAPE 2, TAPE 3: 150 mV/1 kOhm
Frequenzgang: PHONO: 20 — 20.000 Hz,
+0,5 dB (RIAA)
CD, TUNER, AUX, TAPE 1/2/3: 5 —
100.000 Hz, -3 dB
Klangregler: Tiefen: +10 dB (100 Hz)
Hohen: +10 dB (10 kHz)
Loudnessregelung: +8/+6 dB bei
100 Hz/10 kHz
Subsonoc-Filter : 15 Hz
(6 dB/Oktave)
Stummschaltung : -20 dB
Spannungsversorgung/Leistungsaufnahme:
115/230 V Wechselspannung,
50-60 Hz, 700 W
(Allgemeines Exportmodell)
230 V Wechselspannung, 50 Hz,
700 W(Europa)
240 V Wechselspannung, 50Hz,
860 W (Grobritannien/Australien)
Abmessungen (BxHxT): 435 x 155 x
354 mm
Gewicht (netto): 10,5 kg
Verbesserungen bei Leistungsdaten und
Ausstattung vorbehalten.
