Teac WAP-8600 - Průvodce Rychlou Instalací Zařízení

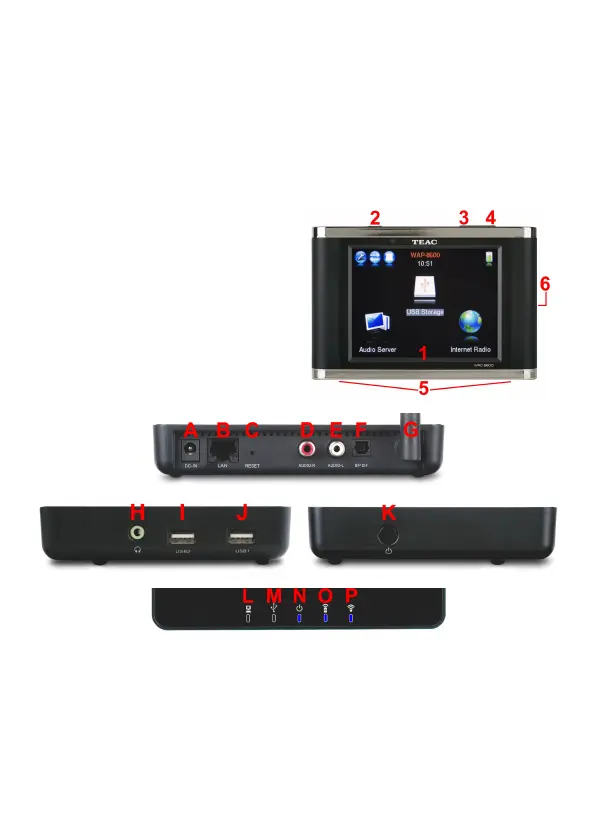

A = DC zdrojový konektor
B = Ethernetový konektor (RJ-45)
C = tlačítko RESET
D = Levý výstup (RCA)
E = Pravý výstup (RCA)
F = S/PDIF digitální optický výstup
G = Anténa
H = Výstup na sluchátka (mini phono)
I = Konektor USB 2
J = Konektor USB 1
K = Hlavní spínač On/off
L = Spojení LED LAN
M = LED úložné zařízení USB
připojeno
N = LED zdroj (modrá)/ Pohotovostní
režim (červená)
O = Spojení zařízení BRC a SMR
P = Spojení LED WLAN
ČEŠTINA
WAP-8600
PRŮVODCE RYCHLOU INSTALACÍ ZAŘÍZENÍ
Přečtěte si podrobnou uživatelskou příručku
(formát PDF) přiloženou na instalačním CD!
Ovladače a konektory
Dvousměrný dálkový ovladač (Bidirectional Remote Control BRC)
Streaming Media Receiver (zařízení SMR)
52
1 = Dotekový LC Displej
2 = Muting / Standby/Config
3 = Snížení hlasitosti (-)
4 = Zvýšení hlasitosti (+)
5 = Konektory pro nabíjení (vespod)
6 = Schránka pro baterie (vzadu)
