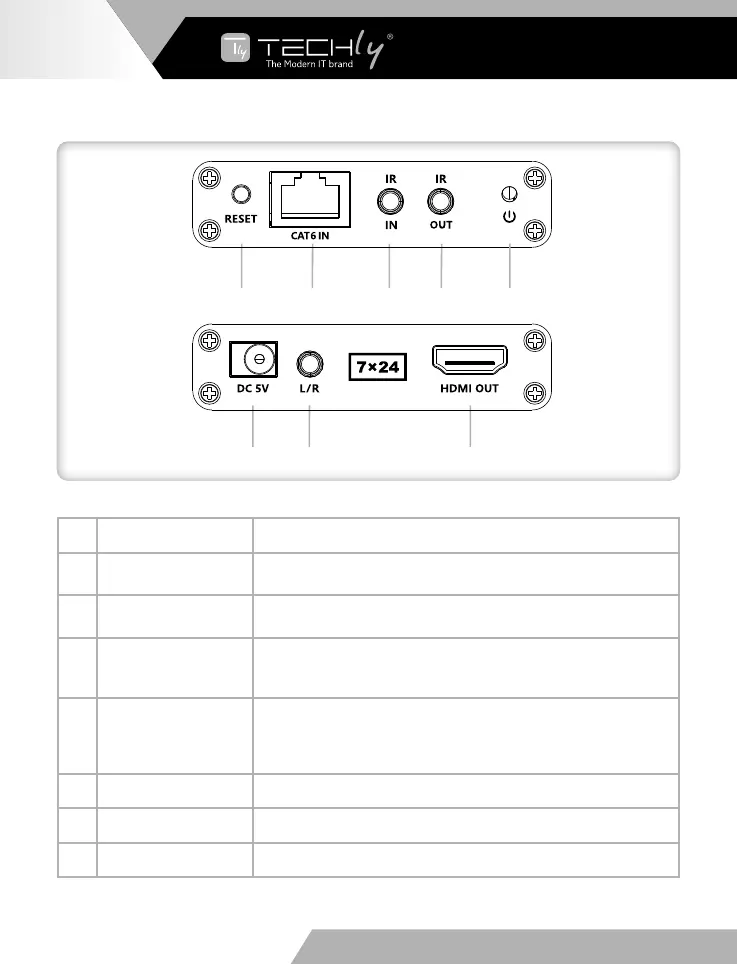

2. Ricevitore (RX)
➊
➏ ➐ ➑
➋ ➌ ➍ ➎
➊
Tasto reset Premere per riavviare il dispositivo
➋
Ingresso segnale
RJ45
Ingresso modulato segnale HDMI
➌
Ingresso IR
Collegare il cavo di estensione IR ed assicurarsi che il
telecomando usato sia entro l’area di ricezione del dispositivo IR
➍
Uscita IR
Collegare il cavo blaster IR, mantenere il trasmettitore ad
infrarossi il più vicino possibile alla sorgente di segnale durante
l’uso
➎
Indicatore
alimentazione/segnale
a. Quando il prodotto è acceso ma c’è trasmissione del segnale
HDMI, l’indicatore lampeggia
b. Quando il prodotto è accesso e c’è trasmissione del segnale
HDMI, l’indicatore rimane sempre acceso
➏
Ingresso DC 5V Collegare all’alimentatore 5V 500mA DC
➐
Uscita 3.5mm L/R Collegare delle cufe o un amplicatore per l’uscita audio stereo
➑
Uscita HDMI Collegare ad uno schermo HDMI
EXTENDER HDMI SU CAVO
CAT.6/7 CON EDID
IT - 12
