PROCEDURE PER L’INSTALLAZIONE
Collegamento
Nota: Quando viene utilizzato un connettore audio stereo da 3.5mm, commutare il formato dell’uscita
audio della sorgente di segnale sul formato PCM
Il cavo di rete dovrebbe seguire lo standard EIA-568B. Si raccomando di selezionare un cavo di rete
con less loss e crosstalk.
1-Arancio/bianco 2-Arancio 3-Verde/bianco
4-Blu 5-Blu/bianco 6-Verde
7- Marrone/bianco 8-Marrone

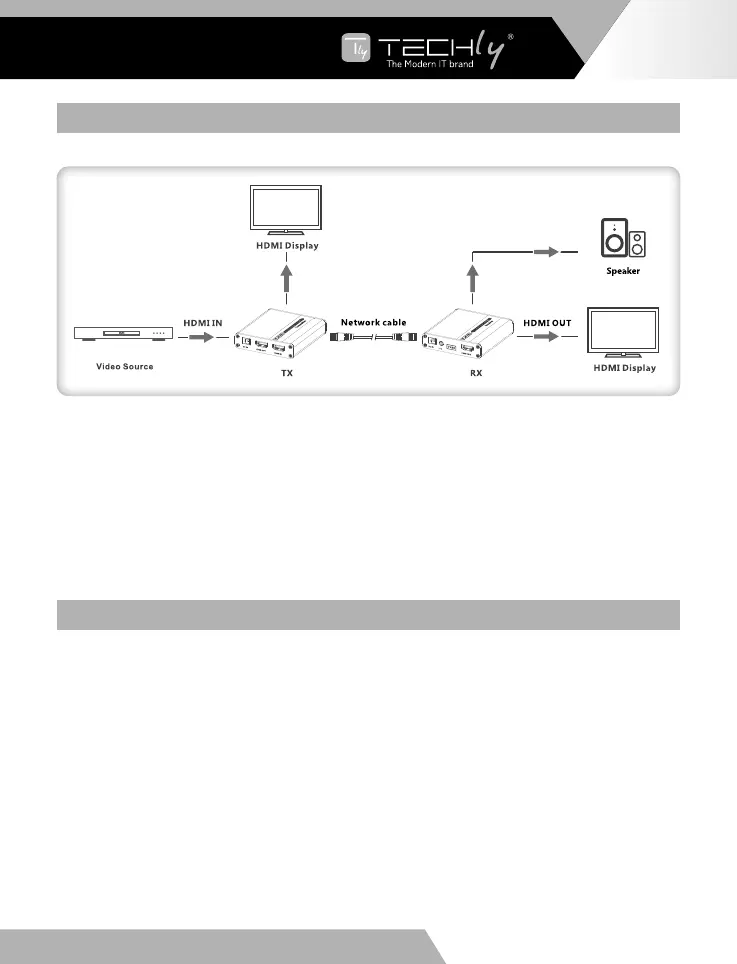

ISTRUZIONI PER IL COLLEGAMENTO
1) Collegare la sorgente alla porta di ingresso HDMI presente sul trasmettitore utilizzando un cavo
HDMI e collegare la porta HDMI di uscita presente sul ricevitore usando un altro cavo HDMI.
2) Collegare la porta di uscita RJ45 CAT sul trasmettitore e la porta di ingresso RJ45 CAT sul ricevitore
utilizzando un cavo di rete (CAT.6, CAT.6A o CAT.7)
3) Se viene utilizzata la porta HDMI in uscita presente sull’unità trasmittente, collegare uno schermo
alla porta HDMI OUT presente sul trasmettitore
4) Collegare l’alimentatore alle periferiche per mettere in funzione i dispositivi
Nota: Si consiglia di utilizzare un cavo di rete di lunghezza compresa tra i 2 e i 70 metri. Se il cavo è
troppo corto, potrebbe non essere visualizzata alcuna immagine perché il segnale è troppo potente.
Se il cavo è invece troppo lungo, l’immagine in uscita potrebbe essere di scarsa qualità
EXTENDER HDMI SU CAVO
CAT.6/7 CON EDID
