EXTENDER HDMI SU CAVO CAT.6/7 40M
IT
EXTENDER HDMI SU CAVO CAT.6/7 40M
4

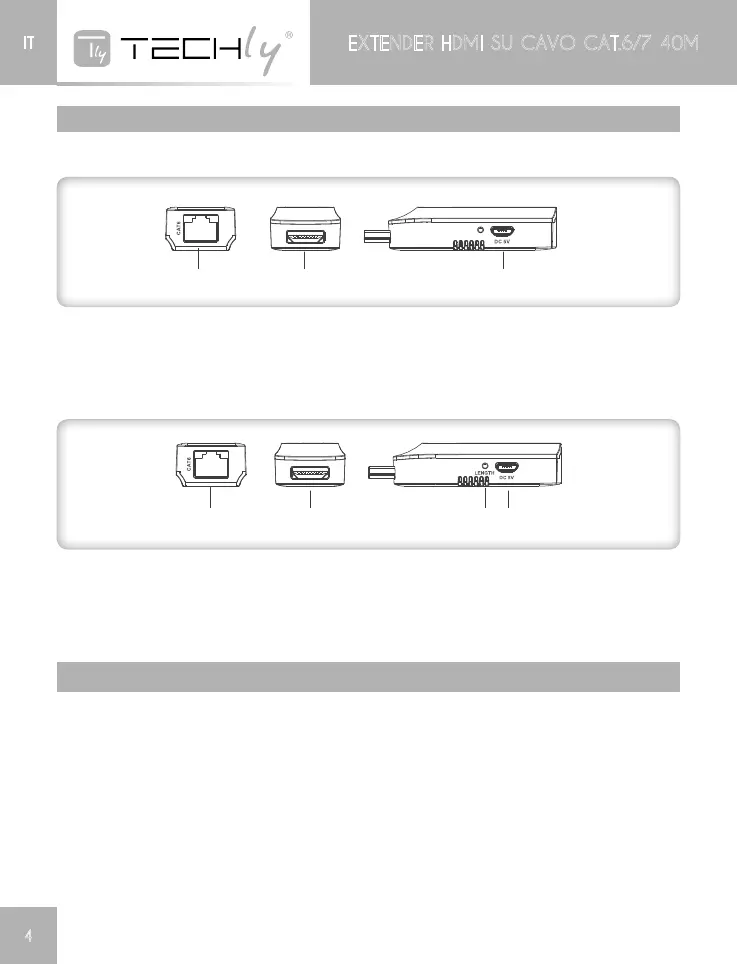

dEscrIZIonE aPParEccHIo
1. Trasmettitore (TX)
➊
➋ ➌
➊
UscitasegnaleRJ45 SegnaleHDMIcodificatoinuscita
➋
IngressoHDMI  Collegareconlasorgente
➌
Ingressoalimentazione CollegareilcavoUSB
2. Ricevitore (RX)
➊
➋ ➌ ➍
➊
IngressosegnaleRJ45 SegnaleHDMIcodificatoinentrata
➋
UscitaHDMI  CollegareconloschermoHDMI
➌
TastoLENGHT  Permettediregolarel’unitàperadeguarla
alla lunghezza del cavo utilizzato
➍
Ingressoalimentazione CollegareconilcavoUSB(opzionale)
ProcEdurE PEr L’InstaLLaZIonE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B:
1-Arancio/bianco 2-Arancio   3-Verde/bianco
4-Blu  5-Blu/bianco  6-Verde
7-Marrone/bianco 8-Marrone
