IT
4
EXTENDER HDMI SU PLACCA A MURO
3) CavoUTP/STPCat6/Cat6A/Cat7inrameconqualitàeccellentee
seguirelostandardEIA/TIA-568B
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone

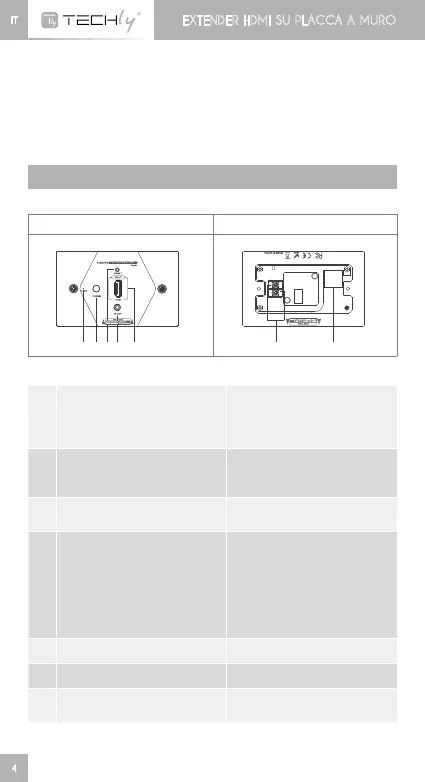

DESCRIZIONE PANNELLO
1. Trasmettitore (TX)
Pannello frontale Pannello posteriore
➊ ➋➌➍ ➎
➏
➐
➊
IndicatoresignaleHDMI
Si accende quando c’è un
segnaleHDMIiningresso,
lampeggia in assegna di
segnaleHDMIiningresso
➋
Interruttore
Premere questo tasto per
accendere o spegnere il
dispositivo
➌
Tasto reset
Premere questo tasto per
resettare il dispositivo
➍
Interfaccia per cavo prolunga
perestensioneIR
Collegare con il cavo
prolungaIRBlaster.
Posizionarel’IRBlasterilpiù
vicino possibile alla sorgente
per ottenere la migliore
trasmissionedelsegnaleIR
dal ricevitore
➎
IngressosegnaleHDMI Collegare con la sorgente
➏
Interfaccia alimentazione Collegare alla linea elettrica
➐
UscitasegnaleRJ45
UscitasegnaleHDMI
codificato
