Techly IDATA EXTIP-314V4 - Collegamento E Funzionamento

4
WWW.TECHLY.COM
EXTENDER SPLITTER HDMI
SU CAVO CAT6 CON IR

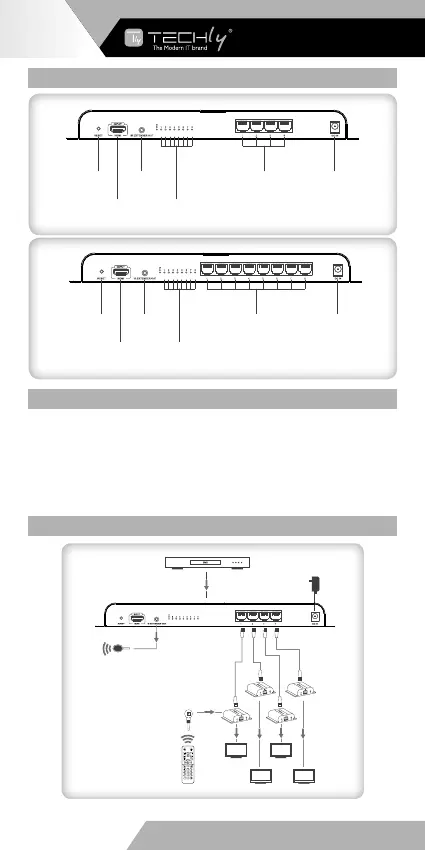

DESCRIZIONE PANNELLO
Tasto reset
Ingresso
HDMI
Porta
di estensione
IR blaster
LED
connessione
segnale
Uscita RJ45 Ingresso
alimentazione
(DC5V)
HDMI EXTENDER TX
(Sender)
HDMI EXTENDER
RX
( Receiver)
DVD
T V T V
T V T V
Cable
Tasto reset
Ingresso
HDMI
Porta
di estensione
IR blaster
LED
connessione
segnale
Uscita RJ45 Ingresso
alimentazione
(DC5V)
COLLEGAMENTO E FUNZIONAMENTO
Cavo di rete
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
COLLEGAMENTO
Tasto reset
Ingresso
HDMI
Porta
di estensione
IR blaster
LED
connessione
segnale
Uscita RJ45 Ingresso
alimentazione
(DC5V)
HDMI EXTENDER TX
(Sender)
HDMI EXTENDER
RX
(R eceiver)
DVD
T V T V
T V T V
Cable
IDATA EXTIP-383RV4
