Techly IDATA EXTIP-383V4 - Descrizione del Pannello; Procedure DI Installazione

5 - Blu/bianco
6 - Verde
7 - Marrone/bianco
8 - Marrone
Reset
Ingresso segnale HDMI
Uscita segnale IR per il collegamento con il cavo prolunga del blaster
Ingresso alimentazione (DC5V)
Spia alimentazione
Uscita segnale RJ45
Spia trasmissione dati
Spia connessione di rete
HDMI EXTENDER RX (Recevitore)
Reset
Uscita segnale HDMI
Ingresso segnale IR per collegare il cavo prolunga del ricevitore IR
Ingresso alimentazione (DC5V)
Spia alimentazione
Ingresso segnale RJ45
Spia trasmissione dati
Spia connessione di rete
PROCEDURE DI INSTALLAZIONE
Come preparare un cavo di rete Cat6
Seguire lo standard EIA-568B
1 - Arancio/bianco
2 - Arancio
3 - Verde/bianco
4 - Blu
7
8
7
8
IT - 9
WWW.TECHLY.COM
EXTENDER HDMI OVER IP

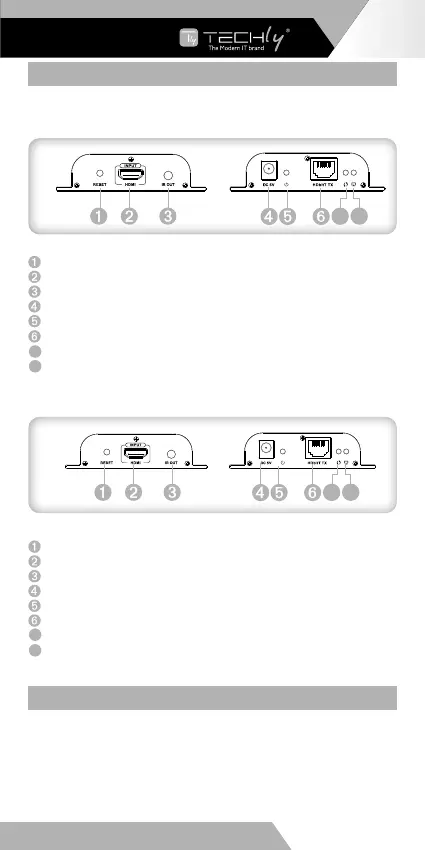

DESCRIZIONE DEL PANNELLO
HDMI EXTENDER TX (Trasmettitore)
7 8
7 8
