Techly IDATA HDMI-KVM3 - Procedure DI Installazione; Schema DI Collegamento

NOME PORTA DESCRIZIONE
HD IN/HD OUT Ingresso/Uscita segnale HDMI
UTP Porta RJ45 per collegare cavo Cat.6
USB Da collegare al PC tramite cavo USB
KVM Collegare a tastiera e mouse
RESET Tasto di reset del sistema, tenere premuto per 5 secondi
DC 5-12V Presa di alimentazione
INDICATORE LED DESCRIZIONE
PWR Indicatore di accensione apparecchio
STA Indicatore segnale video
PROCEDURE DI INSTALLAZIONE
1. Collegare la sorgente HDMI alla porta di ingresso HDMI sul trasmettitore dell’extender HDMI;
collegare la porta HDMI di uscita presente sul trasmettitore ad un monitor locale utilizzando un cavo
HDMI;
2. Collegare il ricevitore dell’extender HDMI al dispositivo di visualizzazione (come televisione in alta
definizione, splicing screen, etc.);
3. Collegare la porta USB Mini-B presente sul trasmettitore al computer usando il cavo fornito in
dotazione; collegare la tastiera e il mouse alle porte USB del ricevitore;
4. Usare un cavo Cat.6 per collegare la porta RJ45 del trasmettitore e del ricevitore;
5. Alimentare il trasmettitore e il ricevitore, quando la luce LED si illumina fissa, il sistema è pronto per
operare regolarmente.

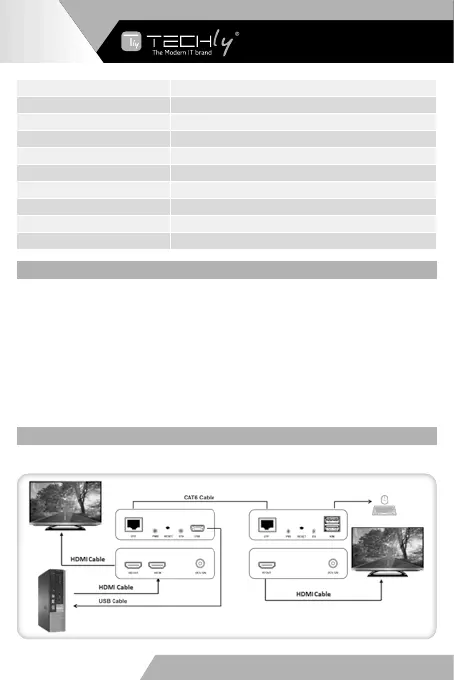

SCHEMA DI COLLEGAMENTO
APPLICAZIONI UNO A UNO
ESTENSIONE FINO A 100 M
WWW.TECHLY.COM
IT - 10
EXTENDER HDMI KVM
OVER IP
