REQUISITI D’INSTALLAZIONE
1. Dispositivo sorgente HDMI (scheda grafica di elaborazione, DVD,
PS3,), apparecchiatura di monitoraggio HD ecc.
2. Display HDMI come SDTV, HDTV, proiettore con porta HDMI.
3. Cavo UTP/STP CAT6/CAT6A/CAT7. Seguire lo standard IEEE-
568B. Si consiglia di selezionare un cavo di rete con minori perdite
e diafonia.

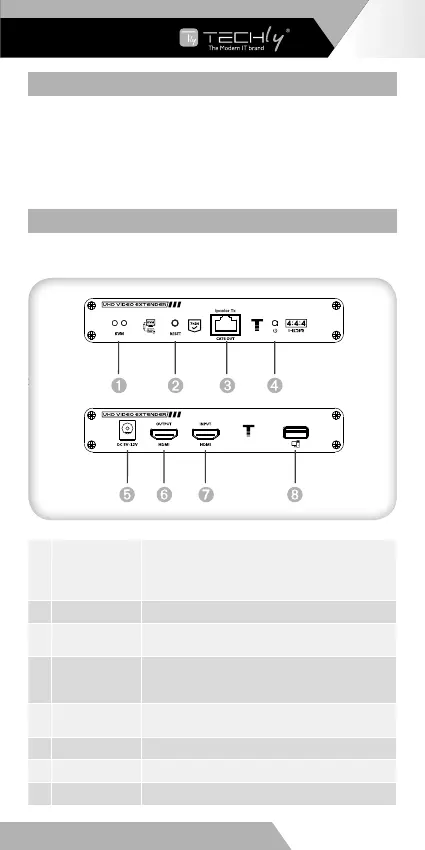

DESCRIZIONE PANNELLO
1. Trasmettitore (TX)
2. Ricevitore (RX)
IT - 11
WWW.TECHLY.COM
HDMI KVM EXTENDER
SU CAVO DI RETE
1 Luce USB
a) Se il mouse e la tastiera sono collegati,
la spia è accesa
b) Se c’è un segnale collegato, la spia
lampeggia
2 Tasto reset Premere per riavviare il dispositivo
3
Uscita segnale
RJ45
Connettere con il cavo di rete
4
Indicatore di
Alimentazione/
Segnale
Quando c'è alimentazione e non c'è segnale
HDMI, l'indicatore lampeggia, quando c'è
segnale HDMI, l'indicatore si illumina di blu
5
Ingresso
DC5V-12V
Connettere con un alimentatore DC5V-12V
6 Uscita HDMI Connettere ad uno schermo HDMI
7 Ingresso HDMI Connettere al dispositivo sorgente
8 Porta USB-A Connettere al computer
