1. Collegamento

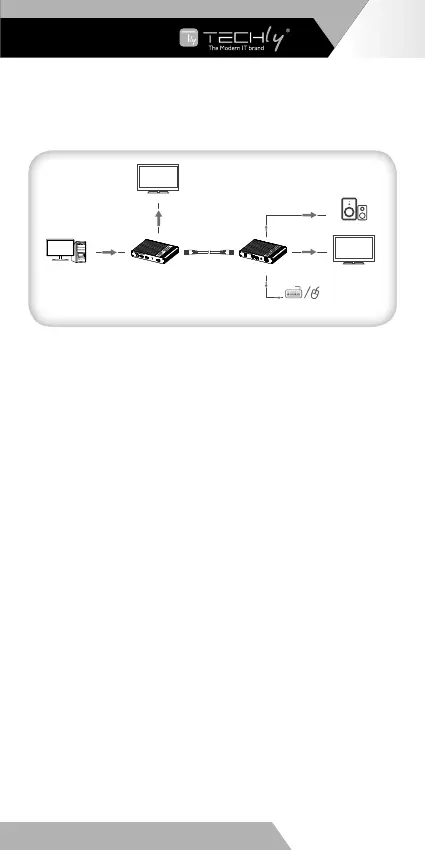

Punto-punto:
Display HDMI
Altoparlante
RX
USB
Tastiera/Mouse
PC TX
Display HDMI
Seguire lo standard EIA-568B. Si consiglia di selezionare un cavo di
rete con minori perdite e diafonia.
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
2. Istruzioni di connessione
1) Collegare il dispositivo sorgente alla porta di ingresso HDMI del
trasmettitore con un cavo HDMI e collegare la porta di uscita
HDMI del ricevitore al Display con un altro cavo HDMI.
2) Collegare la porta di uscita CAT del trasmettitore e la porta di
ingresso CAT del ricevitore tramite un cavo di rete (CAT6/CAT6A/
CAT7).
3) Se si utilizza l'uscita loop HDMI, collegare il display alla porta
HDMI OUT del trasmettitore.
4) Collegare l'alimentatore al dispositivo per iniziare.
Nota: si consiglia di utilizzare un intervallo di lunghezza compreso
tra 2 e 70 m di cavo di rete. Se il cavo è troppo corto, potrebbe non
esserci alcuna uscita del display perché il segnale è troppo forte. Se
il cavo è troppo lungo, l'output potrebbe essere di scarsa qualità.
Cavo di rete
Ingresso
HDMI
Uscita
HDMI
IT - 13
