Revisión 3 Noviembre-07 Manual de instrucciones 50100XXX Pág. 9
Mirando por el ocular derecho enfoque la preparación accionando los mandos macro-
métrico y micrométrico y, una vez enfocada la muestra, mire por el ocular izquierdo y
ajuste con el anillo de compensación dióptrica hasta visualizar una imagen nítida. Si el
observador tiene astigmatismo debe conservar sus gafas puestas, verificando previamen-
te que exista una distancia de observación suficientemente alejada de la lente ocular para
evitar que ésta roce con el cristal de las gafas.
Una vez hallados estos valores será muy útil memorizarlos, sobre todo si el microsco-
pio es compartido por más de un usuario, para evitar tener que repetir la localización de
los valores idóneos cada vez que el microscopio es manipulado.
Antes de colocar la preparación sobre la platina debe bajarse ésta a una distancia superior
a la distancia de trabajo del objetivo de menos aumentos. Hecho esto se coloca la prepara-
ción en el carro mecánico, encajándola en la escuadra de este y sujetándola mediante la
pinza móvil. Mirando por fuera se centra la muestra respecto a la apertura de la platina

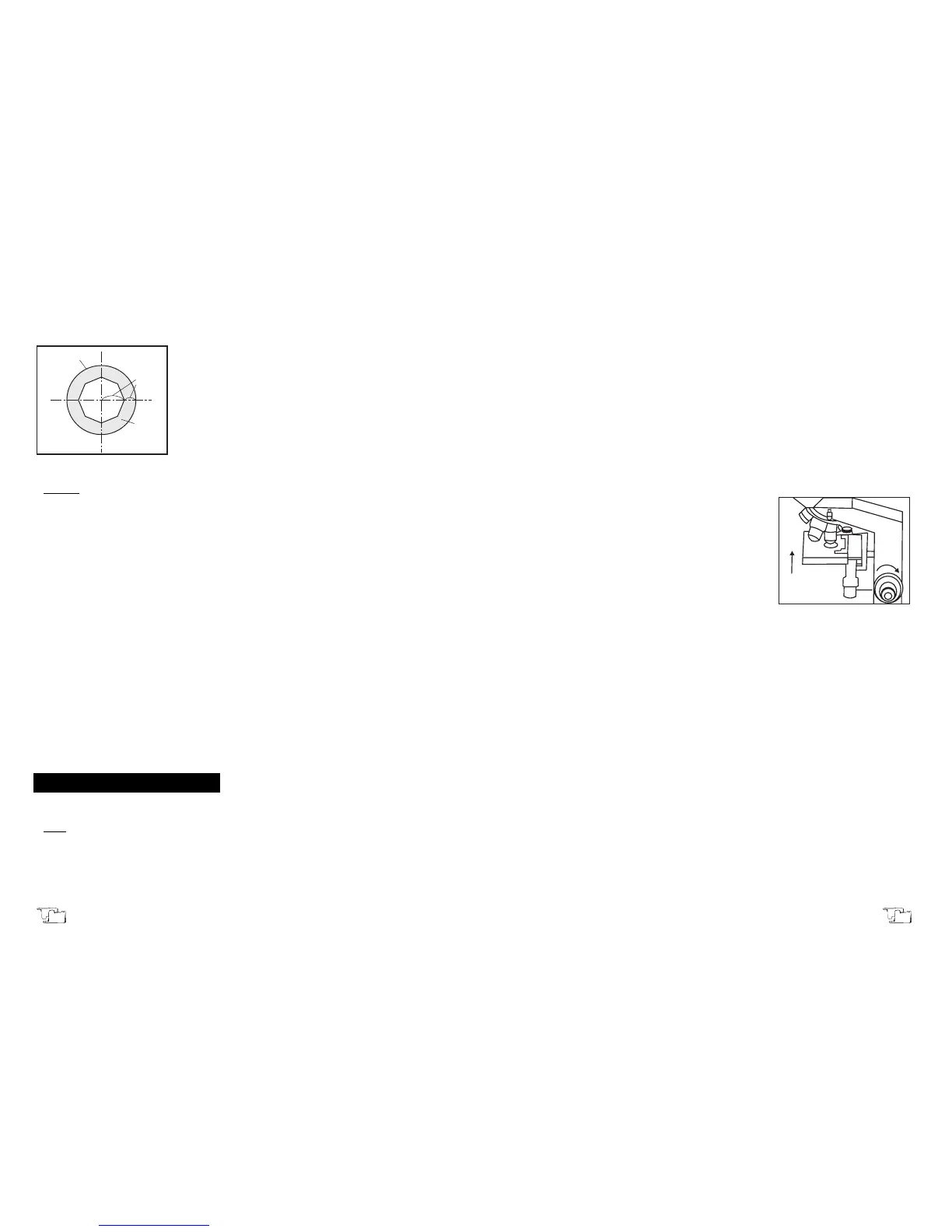

Mirando con el ocular y el objetivo de menos aumentos
suba la platina con el mando macrométrico hasta que
aparezca la imagen, en este momento se empieza a accio-
nar el mando micrométrico hasta conseguir un correcto
enfoque (fig. 6).
IMPORTANTE: Empiece siempre la observación con el
objetivo de menos aumentos, lo que facilita el enfoque,
imposibilita que estropee las preparaciones o ensucie los
objetivos, además es indispensable para regular la iluminación previa a la observación de
mayor aumento y se obtiene una imagen de conjunto de la topografía de la estructura para
centrarse posteriormente en los puntos de mayor interés para su observación a mayores
aumentos.
Accionando el revólver se pasará a otro objetivo de mayor aumento, al ser éstos para-
focales bastará con retocar el enfoque con el mando micrométrico.
Regule la altura del condensador para conseguir iluminar uniformemente el campo de
visión (menor campo cuanto mayor sea el aumento), así la regulación del condensador
será más precisa cuanto mayor sea el aumento: en 40 aumentos (objetivo 4x y ocular 10x)
el condensador se bajará para cubrir un campo más amplio y evitar una iluminación
demasiado intensa. Deberá elevarlo progresivamente con los objetivos mayores para con-
centrar el haz de luz y ganar en iluminación y contraste. Con el objetivo de inmersión
deberá elevar el condensador a su máxima altura.
El diafragma iris permite disminuir la apertura hasta un valor similar al del objetivo, y
de este modo evitar una iluminación marginal que disminuya el contraste. Por lo tanto
estará más cerrado cuando se utilice un objetivo de poco aumento y de escasa apertura
numérica. En realidad, solamente se usará su apertura total con el objetivo de inmersión.
Para realizar el ajuste se debe partir de la máxima apertura. A medida que aumente el
contraste, por estar el diafragma más cerrado, aparecen fenómenos de difracción que limi-
tan la resolución. El ajuste correcto se obtendrá cuando el contraste sea máximo sin que
se altere la resolución.
Figura 6
Page 40 Manual d’usage 50100XXX Revision 3 Novembre-07
Une façon de réaliser le réglage est:
Enlever l'oculaire et observer la pupille de sortie de l'ob-
jective à travers du tube, en réglant l'ouverture du diaph-
ragme. En général, il est préférable de mettre l'ouverture du
diaphragme entre 70-80% de l'ouverture numérique de
l'objective (fig. 7).
La fermeture du diaphragme, en réduisant l'ouverture
numérique du système optique, augmente la profondeur
de la focalisation ou pouvoir de pénétration. Il ne faut pas
dépasser le limite de diffraction sous prétexte de augmen-
ter la profondeur de la focalisation.
Le diaphragme ne doit pas être utilisé pour diminuer l'intensité de l'illumination.
Sécurité
Le microscope doit être utilisée par le personnel compétant pour son bon fonctionnement.
Placez l'équipe sur une table horizontale, stable en créant un espace libre d'au moins 30 cm
de chaque côté.
Ne placez pas le microscope dans des zones proches à des sources de chaleur (Bec bunsen,
chalumeau…). N'exposez pas l'appareil directement au soleil, et évitez les vibrations et la
poussière.
Durant le fonctionnement, aucun matériel dangereux tels que les liquides inflammables ou
le matériel pathologique, ne devront être autour.
Si vous n'utilisez pas l'appareil durant une longue période de temps, débranchez-le à fin
d'éviter d'éventuels accidents.
Pour le nettoyage, vérification des components ou remplisse de quelque component (Ex:
remplisse un fusible) il est indispensable de l'éteindre et de le débrancher.
N'essayez pas de réparer l'appareil vous-même car d'un côté vous perdriez la garantie, et
d'autre part, dans le circuit électronique il peut y avoir un haut voltage pouvant causer des
dommages au fonctionnement général de l'appareil ainsi qu'à l'installation électrique. Cela
peut également causer des lésions corporelles (brûlures, blessures…) et des dommages élec-
triques.
Ne laissez pas rentrer d'eau dans le panneau de contrôle, même si celui-ci est correcte-
ment. Si vous pensez que de l'eau ou autre liquide est entré, débranchez immédiatement
l'appareil (voir la Maintenance).
Fabriqué selon les directives Européennes de sécurité électrique, compatibilité électromag-
nétique et de sécurité en machines.
