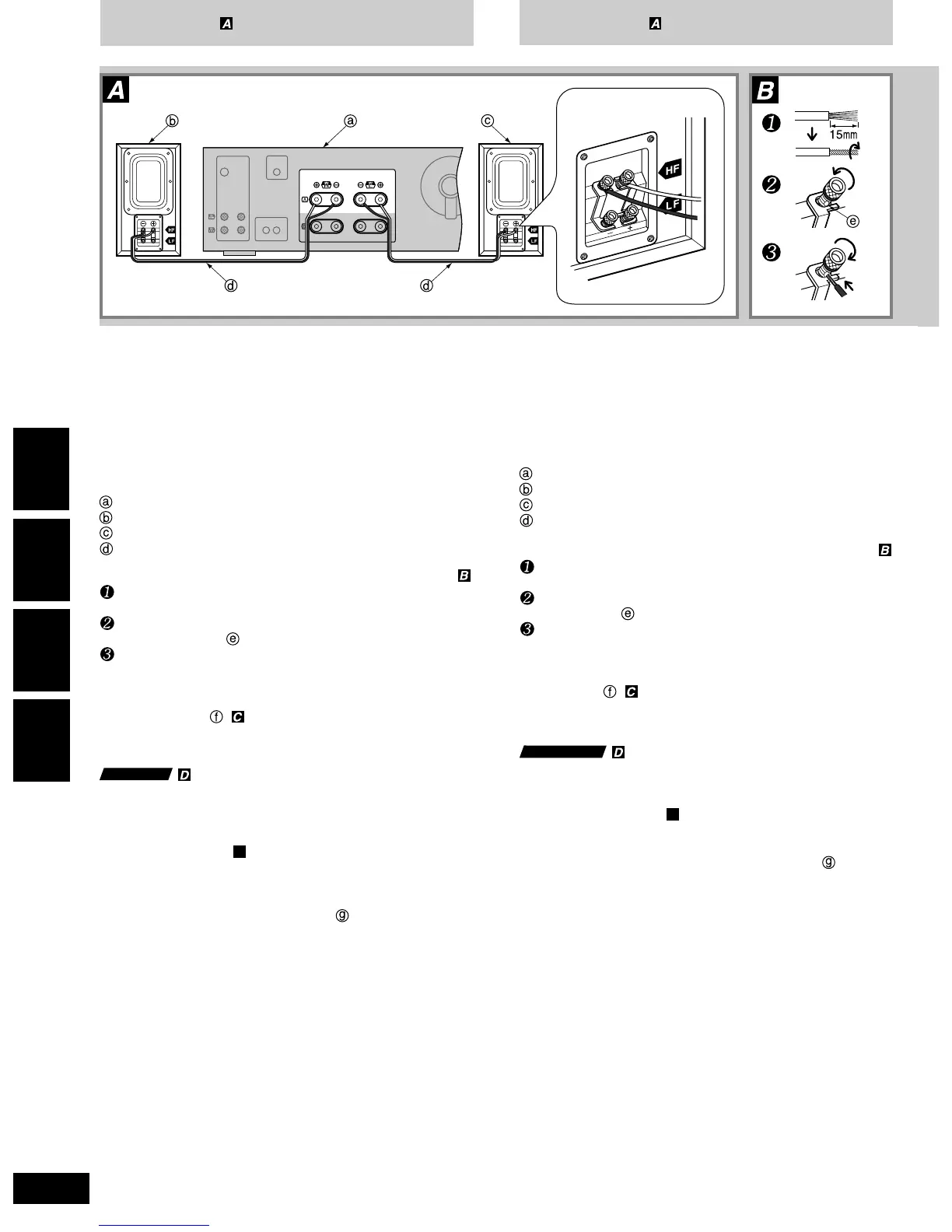

Anschlüsse
•Schalten Sie vor dem Anschließen den Verstärker aus.
•Kontrollieren Sie, ob Sie an den Lautsprecherklemmen des
Verstärkers Lautsprecher mit einer Impedanz von 6 Ω anschließen
können.
•Schließen Sie die positiven (+) Kabel nur an einer positiven (+) Laut-
sprecherklemme und die negativen (–) Kabel nur an einer negativen
(–) Lautsprecherklemme an.
•Schließen Sie die Lautsprecherkabel an die [HF]-Klemmen an, um
eine höhere Klangqualität zu erzielen.
Verstärker (separat erhältlich)
Rechter Lautsprecher
Linker Lautsprecher
Lautsprecherkabel (separat erhältlich)
Anschließen der Lautsprecherkabel an den Lautsprechern
Entfernen Sie ungefähr 15 mm von der Kabelisolierung am Kabel-
ende und verdrehen Sie die Innenlitze.
Drehen Sie den Knopf an der Lautsprecherklemme nach links,
so daß das Loch ( ) sichtbar ist.
Stecken Sie das Kabel in das Loch und drehen Sie den Knopf
nach rechts, um das Kabel zu sichern.
Verwendung eines im Handel erhältlichen Kabels mit
4-mm-Steckern (
)
Ziehen Sie die Lautsprecherklemmenknöpfe fest und stecken Sie die
Kabelstecker in die Klemmenknöpfe.
VORSICHT
Die positiven (+) und negativen (–) Lautsprecherkabel dürfen niemals
kurzgeschlossen werden, weil sonst die Schaltung beschädigt werden
kann.
Doppelverdrahtung
E
Eine Doppelverdrahtung ist möglich, wenn der Leistungsverstärker
über zwei Sätze von Lautsprecherklemmen ([A] und [B] bzw. [MAIN]
und [REMOTE]) verfügt. Entfernen Sie vor dem Anschließen der
Lautsprecherkabel die Kurzschlußbrücken ( ) und bewahren Sie sie
für späteren Gebrauch an einem sicheren Ort auf.
Connessioni
•Prima di realizzare i collegamenti, spegnere l’amplificatore.
•Verificare che ai terminali per gli altoparlanti dell’amplificatore si
possano collegare altoparlanti con una impedenza di 6 Ω.
•Fare attenzione a collegare i fili positivi (+) ai terminali positivi (+) e
i fili negativi (–) ai terminali negativi (–).
•Per una qualità del suono migliore, collegare il cavo ai terminali
[HF].
Amplificatore (non fornito)
Altoparlante destro
Altoparlante sinistro
Cavi per altoparlanti (non forniti)
Collegamento del cavo dell’altoparlante all’altoparlante
Spellare circa 15 mm di guaina dall’estremità del cavo e
attorcigliare il conduttore centrale.
Girare il pomello del terminale dell’altoparlante verso sinistra
finché il foro ( ) diventa visibile.
Inserire nel foro il conduttore centrale, e girare poi il pomello
verso destra in modo da fissare il cavo.
Se si usa un cavo con spina di 4 mm disponibile in
commercio (
)
Avvitare a fondo il pomello del terminale dell’altoparlante e inserire
poi l’estremità del cavo con spina nella parte superiore del pomello.
ATTENZIONE
Per evitare danni ai circuiti, fare sempre attenzione a non corto-
circuitare i poli positivi (+) e negativi (–) dei cavi degli altoparlanti.
Doppio collegamento
E
Il doppio collegamento è possibile se l’amplificatore di potenza è dotato
di due coppie di terminali per altoparlanti ([A] e [B] o [MAIN] e
[REMOTE]). Rimuovere le barrette di cortocircuito ( ) prima di
collegare i cavi per altoparlanti, e conservarle in un posto sicuro per
un eventuale uso futuro.
