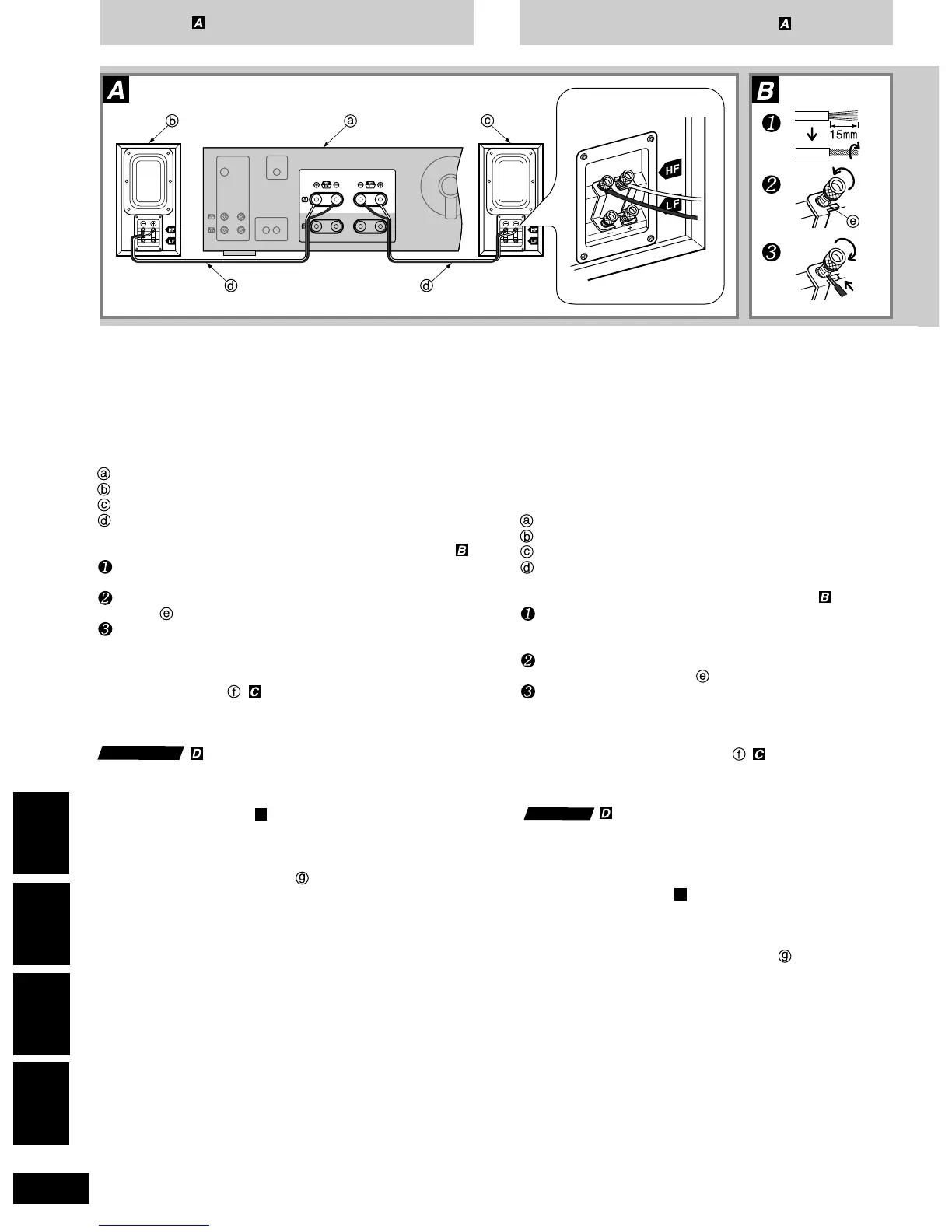

Připojení
•Před připojováním soustav vypněte zesilovač (OFF).
•Zkontrolujte, zda lze k Vašemu zesilovači připojit reproduktorové
soustavy s impedancí 6 Ω.
•Dbejte na to, aby kladný přívod (+) byl připojen ke svorce (+) a
záporný (–) ke svorce (–).
•Připojte reproduktorový kabel do svorek [HF], abyste obdrželi lepší
kvalitu zvuku.
Zesilovač (není v příslušenství)
Pravá reproduktorová soustava
Levá reproduktorová soustava
Reproduktorové kabely (nejsou v příslušenství)
Připojení reproduktorových kabelů k reprosoustavám
Stáhněte z konce kabelu vnější izolaci v délce cca 15 mm a
zkrute drátky dohromady.
Povolte šroubové svorky na soustavě otáčením vlevo, až se objeví
otvor ( ).
Zasuňte do otvoru zkroucený vodič kabelu a otáčením vpravo
svorku utáhněte, aby kabel řádně držel.
Použití komerčně dodávaných reproduktorových kabelů
s banánky ø 4 mm ( )
Šroubovou svorku úplně dotáhněte a pak do jejího otvoru zasuňte
banánek reproduktorového kabelu.
UPOZORNĚNÍ
Aby nedošlo k poškození obvodů zesilovače, vyvarujte se vzájemného
zkratu kabelů (+) a (–).
Dvojvodičové připojení
E
Dvojvodičové připojení je možné, jestliže Váš výkonový zesilovač má
možnost připojení dvou sestav reproduktorových soustav do svorek
([A] a [B] nebo [MAIN] a [REMOTE]). Před připojením reproduktorových
kabelů vyjměte propojovací pásky ( ) a dobře si je uschovejte pro
případné budoucí použití.
Подсоединение динамиков
•Перед подсоединением динамиков следует выключить питание
усилителя.
•Проверьте, можно ли подсоединить динамик с импедансом
6 Ом к разъемам для динамика на усилителе.
•Убедитесь в том, что положительный (+) провод динамика
подсоединен именно к положительному (+) зажиму усилителя,
а отрицательный (–) провод динамика – к отрицательному (–)
зажиму усилителя.
•Для наилучшего качества звука подсоединяйте кабели
динамиков к разъемам [HF].
Усилитель (не показан)
Правый динамик
Левый динамик
Кабели динамиков (не показаны)
Подсоединение кабеля динамиков к динамику
Удалите внешнюю изоляцию с конца кабеля на участке,
равном приблизительно 15 мм, и закрутите центральный
проводник.
Вращайте ручку зажима динамика влево до тех пор, пока
не откроется отверстие ( ).
Введите центральный проводник в отверстие и, вращая
ручку зажима вправо, надежно закрепите его.
При использовании приобретенного пользователем
отдельно кабеля с 4 мм штырем ( )
Плотно затяните ручку зажима динамика, а затем вставьте
штырь кабеля в отверстие наверху ручки.
Внимание
Никогда не допускайте закорачивания положительного (+) и
отрицательного (–) проводов динамика; в противном случае
неизбежно повреждение схем динамика и усилителя.
Двухжильная проводка
E
Если Ваш усилитель мощности имеет две пары разъемов
динамиков ([А] и [В] или [MAIN] и [REMOTE]), то возможно
применение двухжильной проводки. Перед подсоединением
кабелей динамиков снимите перемычки ( ) и храните их в
безопасном месте для использования в будущем.
